Bluetooth mikroskeem

[@ndres]

Selline võimendi

AIYIMA TPA3116 Subwoofer Amplifier Board 2.1

Sisendiga majandab tilluke plaadil olev QSOP24 korpuses mikroskeem
AC23C073744-65A4
Ehk siis nupust saab valida bluetooth või line in (tegelikult lühike vajutus sekkub miskitmoodi ka arvutis olevasse pleierisse).

Mind huvitab, kuidas liigub arvuti kõrvaklapiväljundist tulev analoogsignaal läbi selle kivi?
Tekkis kahtlus, et kõigepealt tehakse analoogist digisignaal, mis siis omakorda väljundis muundatakse uuesti analoogiks?

AC23C073744-65A4 kohta midagi otseselt leida ei õnnestunud, küll aga tundub, et bluetoothi funktsionaalsus on ainult üks paljudest võimalustest.

[Vinyylimees]

Tundub et mingi hiina bluetooth kiip on sisendis. Selle tootja - JL, Jerry, Jielie - kiibid on levinud https://github.com/kagaimiq/jielie

Ei oska öelda, kas mõni neist on ka sisendivalikuvõimalusega, sisendit võib vahetada mingi transistorlüliti. Kuna need kiibid on varustatud mikrokontrolleriga, siis võib see kiip asendada mikrokontrollerit, mis sisendilülitit kontrollib. Nagu seal kirjelduses öeldud, pole kiipidel õiget markeeringut peal. Sama tootja kiipidega bluetooth mooduleid on Alis nagu seeni.

Kõige kindlam on muidugi uurida ja mõõta sisendist tulevaid signaaliradu.

[@ndres]

Kõige kindlam on muidugi uurida ja mõõta sisendist tulevaid signaaliradu.

Silmanägemine on tönts ja käed värisevad
Ühe sarnase plaadi ja kivi liiga optimistlik torkimine lõppes mul kurvalt, kontroller enam ei tööta, annab ainult kuuma.

Aga sellele kogemusele tuginedes julgen arvata, et line in kanalid jooksevad otse kivile ja väljund tuleb ka otse kivist. Mingeid lisalüliteid ei ole. Bluetoothi või line in valik tehakse kivis sees.

Markeeringutega on vist nii, et pigem ei oska me neid dešifreerida.

Pole päris kindel, aga võimalik, et AC23C0737744-65A4 on põhimõtteliselt sama, mis AC6965A. Viimase datasheet on täiesti leitav.

[olavsu1]

Silmanägemine on tönts ja käed värisevad

just selle probleemiga võitlemiseks said hangitud sellised asjad.

1. https://www.amazon.de/-/en/dp/B071S1P7JY
2. https://www.teval.ee/shop/product/66...140856,5140855

üks selleks et näeks kuskohast haarata, teine selleks et oleks millega haarata.

nood haaratsid tuleb paika sättida siis kui seadmes pole voolu......

[Kaits]

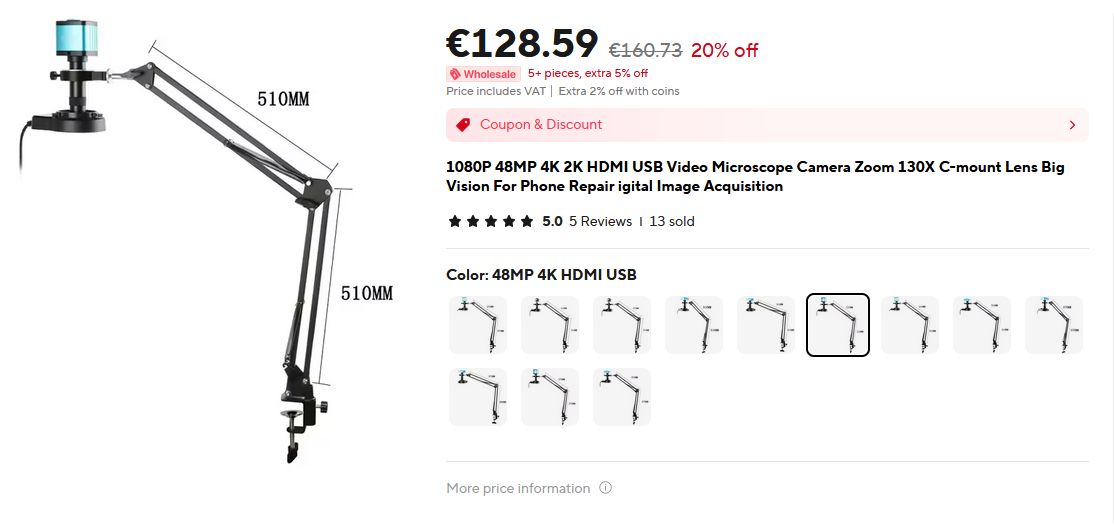

olavsu1, saab ka odavamalt...ei näe põhjust nende okulaaride või kuidas neid nimetatakse eest üle maksta..omal sama ja 32" monitori taga .suurepärane ja väga rahul -> alist tellisin aga poola laost tuli paari päevaga kohale...

[olavsu1]

[ot]

Saaks kindlasti soodsamalt. Käisin ka alis tuhnimas kuid siis ali mõistlikke tulemusi ei pakkunud, ka seda laualambi statiiviga asja mitte. Vad anti lehekülgede viisi veel kipakamaid kaamerat meenutavaid asju. selliseid, käeshoitavaid versioone
Algul ma sihtisin kaameravõimalusega kuid ilma kaamerata mudelit. See rabati nimaailt ära.
Odavamate ja ebamugavamatena näivate statiividega asju ei tahtnud. Jäigi too kallim kaameraga variant.
Oleks ma teadnud või saanud kuskilt lugeda, et see kaamera (minul siis 16 Mpix, USB3), mis kaasa antakse on sigahea pildiga kuid tiguaeglane, poleks võtnudki.
Milleks selline kaamera, mille peab kohe väljavahetama. selle raha eest tahaks ikka tublisti kiiremat kaadrisagedust kui on sellel kaameral.



Mikroskoobi enda kohta ei saa ühtegi paha sõna ütelda.
Väga raske statiiviga ja stabiilne, olgu või maavärin mikroskoop seisab seal kus on. Kõik mis vaja näha, näeb ära. Komplektis leidub kaks objektiivi, mida saab vajadusel panna üksteise järgi, et saada suurimat suurendust.
Kaameraga on kaasas kari mitemesuguseid üleminekuid ja üks kalibreerimis slaid. Kaamera soft oskab mõõta, mõõtmise õnestumiseks tuleb, kalibreerimisslaidi kasutada. Lubatud tarkvara cd asemel oli karbis usb mälupulk.

Nüüd märkan, et igasugustes teadusartiklites/videotes paistab vahest sama mikroskoop igasuguste muude kaameratega, kuid mitte Amscope originaaliga.

Eks näis mida too endast ette kujutab...

//uus kamera saabus ja see on suurepärane tükk. kordades kiirem kui originaal.

[/ot]

[Vinyylimees]

AC6965A ei võimalda andmelehe järgi stereosisendit. Kui heli ikkagi käib ka line-in sisendi puhul läbi kivi, peab see olema mingi teine kivi.

Andmelehes on kirjas nõnda

Audio Codec:
Two channels 16-bit DAC, SNR >= 95dB
One channels 16-bit ADC , SNR >= 90dB

Sellel JL-il on neid kivikesi päris hulgi, alis on neid BT mooduleid, mis toimivad nii saatja kui ka vastuvõtjana. Võib-olla mõni niisugune universaalkivi koos kohaldatud tarkvaraga sööb signaali sisse ja selleasemel et signaal BT saatjast väljutada, väljub see hoopis DAC väljundist.

[@ndres]

Kõigepealt väike vigade parandus - kivi mark on AC23C073744-65A4 (üks 7 sai algselt ülearu). Suurt tarkust sellest paraku juurde ei tule, otsing annab mõned pildid.

AC6965A ma arvan ikka võimaldab stereosisendit, kui vaadata jalgade kirjeldusi, siis 13 ja 14 on omistatud funktsionaalsused

SD0CLKF：SD0Clock(F)
AMUX1R：Analog Channel1Right;
SPI2DOA：SPI2 Data Out(A);
IIC_SDA_C：IIC DAT(C);
ADC9：ADC Input Channel 9;
PWM5：Timer5 PWM Output；
UART1RXA：Uart1 Data In(A);

Mis need kõik on, ei tea, aga Analog Channel1Right ja Analog Channel1Left viitaks justkui stereo võimalusele. Ilmselt samad jalad võivad töötada vastavalt vajadusele nii sisendi kui ka väljundina?
Ka jalgade 5 ja 6 kirjeldused viitavad vasaku ja parema kanali olemasolule.
DAC on enesestmõistetavalt 2 - 11 DAC Left Channel ja 12 DAC Right Channel

See plaat, mille ma ära rikkusin, omas sarnast 24 jalaga kivi (AC23BP0G649 25A4), mille jalgadele 13 ja 14 tuli läbi eralduskondekate analoogsignaal. Kuhugi mujale see signaal justkui ei läinud.
Ja kivist välja tuli signaal DAC väljunditelt, jällegi eralduskondensaatorid ja helitugevuse potele.
Signaalivalik line in või bluetooth toimus kivis.

Ehk siis jätkuvalt tahaks teada, kuidas analoogsignaal läbi bluetooth kivi liigub. Mis temaga sellel teekonnal juhtub?
