Pioneer A702R

[mar]

On selline vana võimendi kasutuses. Vahest ei tahtnud ühte kanalit järgi võtta(arvatavasti vajab kõlarite relee vahetust vist). Mõnikord alguses üks kanal ragises, aga paar korda kõvemaks keerates kadus ära. Puhastasin tolmust enam vähem(jupid ei paistnud väljagi enam). Vahetasin lüüte mingi koguse ja proovisin vahepeal. Üks kanal vait ja enam tööle ei lähe. Liigutasin pistikuid ja siis lükkas vist kaitsme peale. Voolu sisse võtab, aga releed järgi ei tõmba enam. Viitsiv keegi selle ette võtta? ise ei riski torkida enam. Tallinnas Mustamäel.

[martk]

Kas vahetasid/näppisid neid kõlari kaitseploki lüüte?
C301/302 4,7uFx50V
C303/304 470uFx6V
C306 2,2uFx50V
C308/309/310 4,7uFx50V

[mar]

Power Amp plaati pole näppinud. Vahetasin input plaadil kondekad(üks oligi vigane testri järgi.Üle mõõtsin kõik). Volume ja Voltage AMP sai ka vahetatud. Siis proovisin igaks juhuks ja üks kanal oli läinud. Ka kõrvaklappidest ei tulnud ühte kanalit. Siis liigutasin pistikuid ja voltage plaadil üks kolme soonega pistik (cn22 peaks vist olema). Korra vajutasin sinna peale näpuga ja siis lõigi välja. Neli dioodi seal plaadil põlevad ka tuhmilt peale seda. Kõlarid olid välja lülitatud sel ajal juba. Äkki tappis toites ära midagi, pole jõudnud seda mõõta. Plaan oli veel tämbribloki kondad ka ära vahetada, aga sinnani ei jõudnud kahjuks.

[madis64]

Siis liigutasin pistikuid ja voltage plaadil üks kolme soonega pistik (cn22 peaks vist olema).

Kui ma õige võimendi skeemi vaatan, siis CN22 viib toitepinged lõppvõimendi pingevõimendusplaadile ja kui sa seal mõne nendest juhtmetest/kontaktidest oma sudimisega pingestatud olekus korraks katkestusse viisid, siis hävingut võib leiduda kapaga (kaasa arvatud lõputransside mahapõlemine).
Olukorra kaardistamiseks võiksid üle mõõta takistused (saab teha ilma välja jootmata) kõigi lõputransistorideplaadil olevate transistoride (nii lõputransid kui nende draiverid) kõigi (sama transistori) jalgade vahel - kui multimeeter lühisepiiksu hakkab andma, siis esimeseks mureks (sinul või remontijal) saab olema asenduskomponentide hankimine. Kui see osutub realistlikuks, on teil mõtet selle võimendiga edasi tegeleda.

[mar]

Lõpud ei ole lühises. Vähemalt veel ei ole

[madis64]

Hea seegi.

[mar]

Natuke tuhnimist. -48v ei jõua kuskile .R444 4.7ohm katkestuses. Põlenud ei ole.

[madis64]

Kontrolli üle toited kõigil plaatidel - neid katkiseid takisteid võib olla enam kui üks.
Et võimendi seni maha ei põleks, toida teda sel ajal läbi hõõglambi ("dim bulb tester") ja lülita sisse lühikesteks ajahetkedeks.

[mar]

Praeguseks enam vähem korras. Õnneks midagi maha ei põlenud -50v puudumise töttu. Takk vahetatud ja sai korda. Enne muidugi mõõtsin transid ka üle lõpus. See, et üks kanal ära kadus, oli oma lollus. ei kontrollinud lüüdi jootekohta korralikult üle. Vaja oleks puhastada veel sisendi selektor. Iseasi, kas ma seda tahan lahti lammutada . Tänud kaasamõtlejatele.

[madis64]

Vaja oleks puhastada veel sisendi selektor. Iseasi, kas ma seda tahan lahti lammutada

Pane selektorist mõni pilt üles, siis oskaks midagi arvata. Service manuali plaadijoonise põhjal võiks pöördlüliti olla.

Edit:
Kas see on selline nagu selles oksjonis piltidel näha on:
www.ebay.com/itm/254835789321
?
Edit 2:
Kui jah, siis pilte selle hooldusest ja ehitusest on netis piisavalt - näiteks:

https://old-fidelity.de/thread-26508.html

[mar]

Puhastasin selektori ka ikka ära. Paar tundi läks.

[madis64]

Aga pilte (teistele juhendmaterjaliks) ei täi ikka üles panna

[mar]

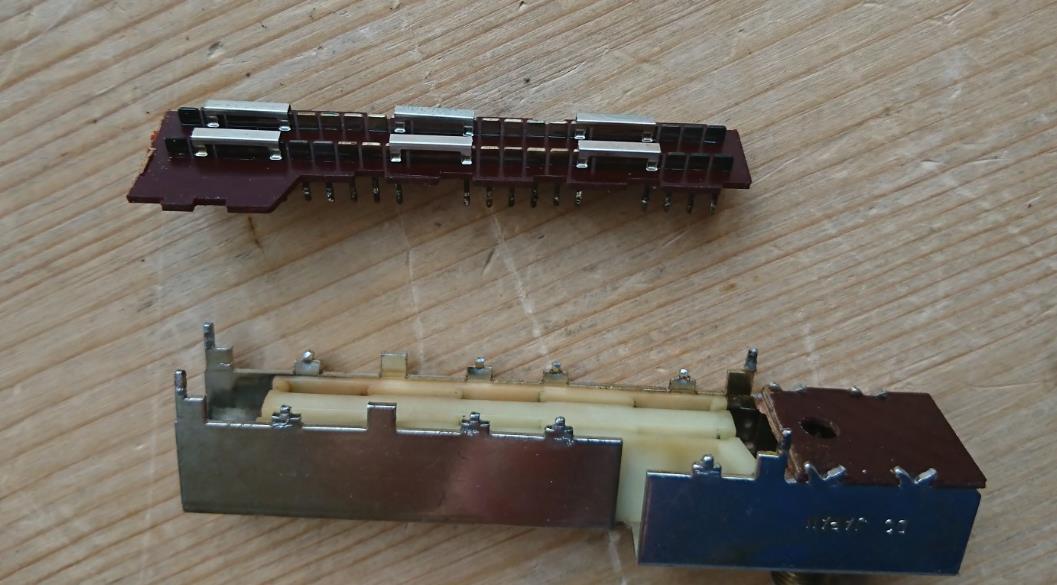

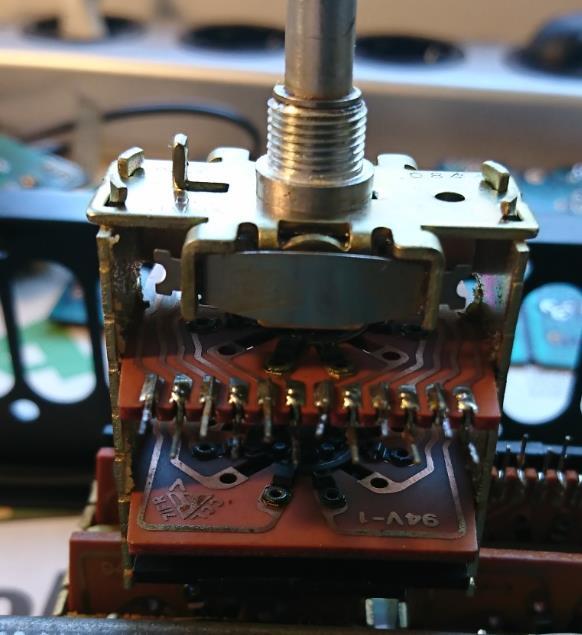

Ei teinud pilte kahjuks. Aga eelpool olev link näitab kõik ära. Selektor on suht sarnane, Üks kontaktirida oli rohkem. Tuleb plaadilt ära joota, muidu pole midagi teha.

[madis64]

Tuleb plaadilt ära joota, muidu pole midagi teha.

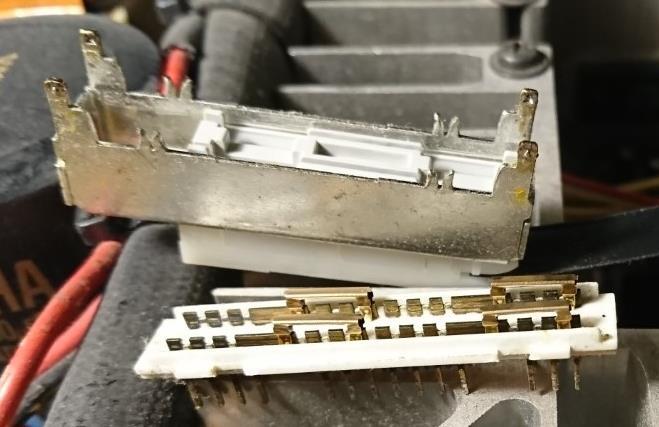

Ega jah, ilma plaadilt maha jootmata on tihti raske korralikust puhastamisest rääkida:

[mar]

Nüüdseks kõlarite releed ka vahetatud. Vahetus tasus ära. Lülitab nüüd korralikult sisse välja, mitte ei kao üks kanal ära

https://www.ebay.com/itm/112254414065
