    Kassetika probleem Technics RS-BX747

    Sõbra kassetikas on minu juures 'remondis'. Algne probleem oli selles et paremas kanalis vahepeal heli jääb nõrgemaks, kaasneb mühin. See viga korras, helipea küljes juhe ühe kiuga kinni ainult.

    Nüüd otsin abi teise vea kõrvaldamisel - ikka samas paremas kanalis peale 10-15 min mängimist tekib kolmekordne krõps, tundub et mootori pöörete sagedusel. Pole nii pikalt kuulanud et teada saada kas ära ka kaob. Krõps on nõrk, vaevu muusika taustal kuulda aga ainult paremas kanalis. Kust viga otsida?

    Skeem, täpsemalt remondijuhend on siin: https://www.dropbox.com/sh/xym4jer9fr86qdd/AADN4S9iETABE6ucmUiUuIIja?dl=0

    #2
    Vs: Kassetika probleem Technics RS-BX747

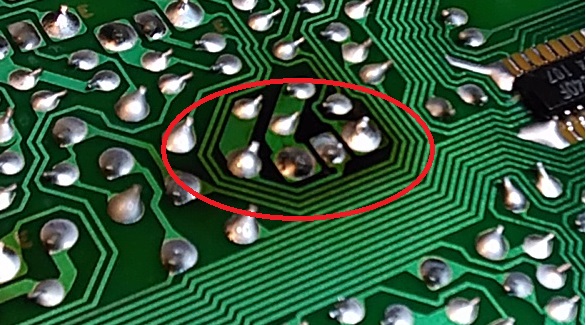

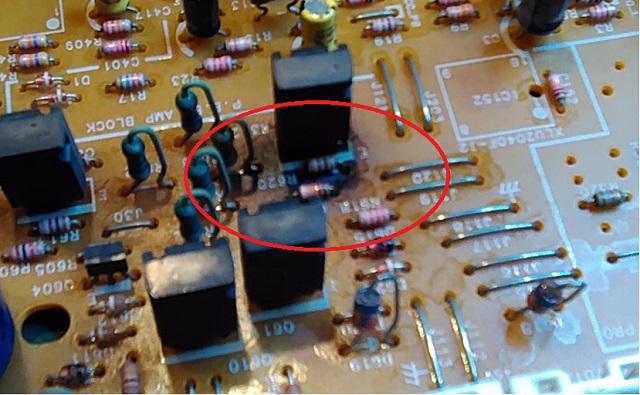

    Kaevasin maki sees, mõõtsin lüüte mis signaali teel ja leidsin kõrbenud koha. Q608 kerge liigutamise peale viskas ühe jala jootest lahti. Võtsin välja, mõõtsin üle, transs (2SD2037EFTA) töötab. Jootsin tagasi... Miks see transs kuumaks läheb? Näpuga üle 10sek ei suuda hoida, samuti R620 läheb hästi kuumaks. Edit: Samas enam ei krõpsu mängimisel.
    Click image for larger version

Name:	01.jpg
Views:	1
Size:	104,4 KB
ID:	869685
    Click image for larger version

Name:	02.jpg
Views:	1
Size:	104,0 KB
ID:	869686

    Comment


      #3
      Vs: Kassetika probleem Technics RS-BX747

      Ei saa skeemi lahti .
      Saan dropboxi sisse, kuid näen enda kraami ainult.
      Elu on nagu lintmakilt muusika kuulamine. Mida lõpupoole, seda kiiremini hakkab linti äraandev ketas pöörlema...

      Comment


        #4
        Vs: Kassetika probleem Technics RS-BX747

        Esmalt postitatud znif poolt Vaata postitust
        Võtsin välja, mõõtsin üle, transs (2SD2037EFTA) töötab. Jootsin tagasi... samuti R620 läheb hästi kuumaks..
        Kas pinged Q608 juures klapivad skeemis olevatega ?


        Esmalt postitatud martinj poolt Vaata postitust
        Ei saa skeemi lahti .

        http://diagramas.diagramasde.com/aud... cass deck.pdf
        viimati muutis kasutaja Starfish; 27 July 2016, 18:11.
        http://hparchive.com/
        https://worldradiohistory.com/index.htm

        Comment


          #5
          Vs: Kassetika probleem Technics RS-BX747

          Noh, Q608 on pingestabilisaator. Kas ongi piiripeale dimensioneeritud või miski koormab liiga palju.
          Elu on nagu lintmakilt muusika kuulamine. Mida lõpupoole, seda kiiremini hakkab linti äraandev ketas pöörlema...

          Comment


            #6
            Vs: Kassetika probleem Technics RS-BX747

            Esmalt postitatud martinj poolt Vaata postitust
            Ei saa skeemi lahti .
            Saan dropboxi sisse, kuid näen enda kraami ainult.
            Ma ei tea mis pull seal on, link otse ei avagi, kui dropboxi avalehel lähen ja lingi sinna kopeerin, siis avab ilusti. Ei pea olema sisse logitud.

            Pingeid pole mõõtnud veel, mõõtsin väljajoodetuna seda transsi, oli korras. Täna enam maki juurde ei lähe, uurin homme.
            Seda ka, et sama transiga maadles üks poolakas ka aga ei saa keelest aru niipalju, jutt käib temeratuuridest küll - http://www.elektroda.pl/rtvforum/topic1968748.html

            E
            dit: ingliskeelne jutt: Found on the net that for 2SD2037 max temp is 150C, MCPD is 20W and MCC is 3A
            viimati muutis kasutaja znif; 27 July 2016, 19:25.

            Comment


              #7
              Vs: Kassetika probleem Technics RS-BX747

              Mõõtsin veidi - Q608 peab olema E 5.4V, C 9.9V, B 6V. B ja E on korras, C peal aga 13.4V.

              Comment


                #8
                Vs: Kassetika probleem Technics RS-BX747

                Pingelangus takistil R616 sõltub selle 5.4V regulaatori koormusvoolust, kui seal 9.9V asemel on 13.4 siis on tarbimine väiksem.
                See muidugi ei seleta miks see transistor ja baasitakisti üle kuumenevad.

                Palju on pinge R618 ja R620 vahel ?
                viimati muutis kasutaja Starfish; 29 July 2016, 14:04.
                http://hparchive.com/
                https://worldradiohistory.com/index.htm

                Comment


                  #9
                  Vs: Kassetika probleem Technics RS-BX747

                  Esmalt postitatud Starfish poolt Vaata postitust
                  Palju on pinge R618 ja R620 vahel ?
                  Kui baasil on 6,02V, siis R618 ja R620 vahel on 6,07V.

                  Comment


                    #10
                    Vs: Kassetika probleem Technics RS-BX747

                    Mis pinge on Q604 emitteril ? . Ehk mis tuleb sildalaldist välja ? Üleliigne läheb soojuseks.
                    Kuyi muud pähe ei tule, hakkaks takisti asemele suuremat nominaali otsima.
                    viimati muutis kasutaja martinj; 29 July 2016, 22:47.
                    Elu on nagu lintmakilt muusika kuulamine. Mida lõpupoole, seda kiiremini hakkab linti äraandev ketas pöörlema...

                    Comment


                      #11
                      Vs: Kassetika probleem Technics RS-BX747

                      Esmalt postitatud martinj poolt Vaata postitust
                      Mis pinge on Q604 emitteril ?
                      peab olema on
                      E 12,5V 15,4V
                      B 11,7V 14,8V
                      C 12,4V 15,6V

                      Comment


                        #12
                        Vs: Kassetika probleem Technics RS-BX747

                        Mis on võrgupinge ?

                        Näha on, et et alaldist tuleb liiga palju. Transistorid teevad oma tööd.
                        Toitetrafo on originaal ?
                        Elu on nagu lintmakilt muusika kuulamine. Mida lõpupoole, seda kiiremini hakkab linti äraandev ketas pöörlema...

                        Comment


                          #13
                          Vs: Kassetika probleem Technics RS-BX747

                          Ajab see pinge langus transistori kuumaks.

                          Palju on trafo sekundaarmähiste pinged ?
                          http://hparchive.com/
                          https://worldradiohistory.com/index.htm

                          Comment


                            #14
                            Vs: Kassetika probleem Technics RS-BX747

                            Esmalt postitatud martinj poolt Vaata postitust
                            Mis on võrgupinge ?

                            Näha on, et et alaldist tuleb liiga palju. Transistorid teevad oma tööd.
                            Toitetrafo on originaal ?
                            Võrgupinge on 228V, kõik on originaal mis sees makil, ma esimene kes lahti teeb teist.

                            Esmalt postitatud Starfish poolt Vaata postitust
                            Ajab see pinge langus transistori kuumaks.

                            Palju on trafo sekundaarmähiste pinged ?
                            Q608 kannatab 4-5sek näppu peal hoida, kõrbemisjäljed plaadil mis võivad ka R620'st olla, samuti läheb kuumaks Q606, sealpool pole kõrbenud. Teistel transsidel ei tuvasta kuumenemist.
                            Sekundaar annab 13,4V, peaks olema 11,3V

                            Lisan: kui kassett tööle panna on sekundaaril 12,8V ja transsidel ülepinged langevd 0,8V madalamaks. Q608 B ja E pinged jäävad normi.
                            viimati muutis kasutaja znif; 30 July 2016, 14:21.

                            Comment


                              #15
                              Vs: Kassetika probleem Technics RS-BX747

                              Tundub, et pole ainuke juhus: http://www.elektroda.pl/rtvforum/topic1968748.html
                              Ilmselt tehasest sisse "projekteeritud". Võib panna transile radika või asendada takisti veidi suurema väärtusega võimsamaga (trans hakkab vähem kuumenema, küll aga takisti vanaviisi), aga võib jätta nii nagu on, töötab samamoodi edasi.
