Helikasseti mehaanika kontroller

[dB321]

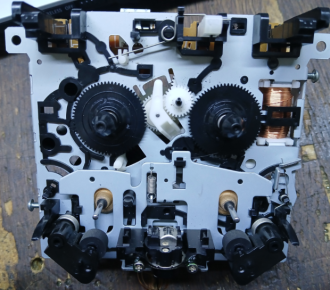

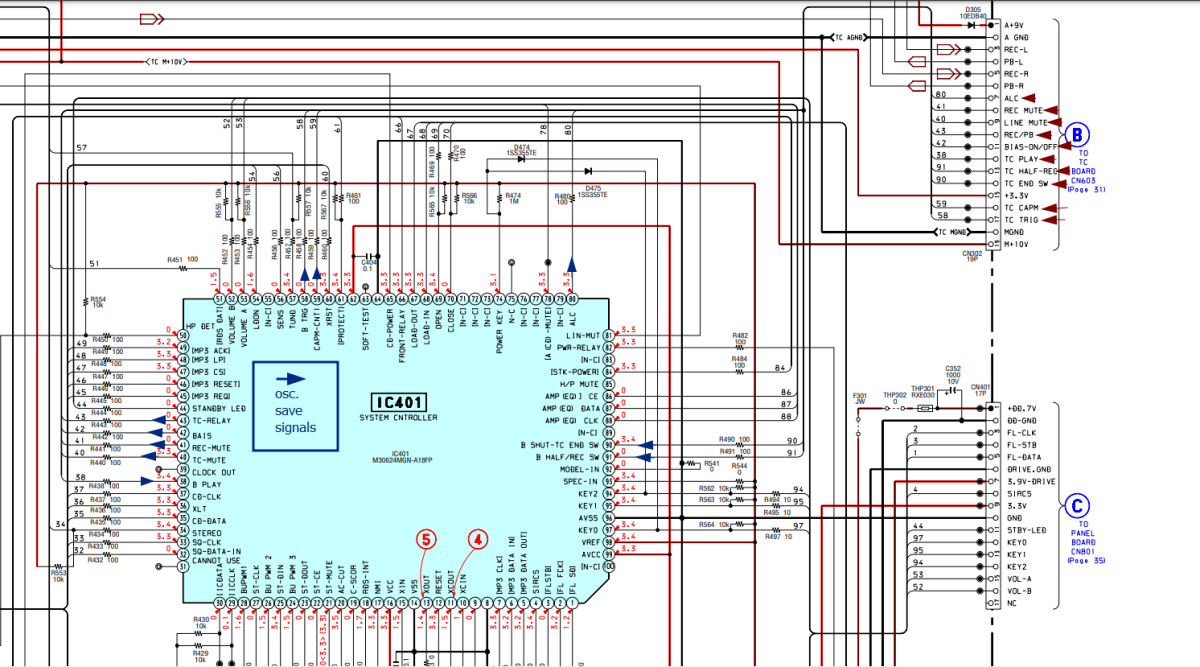

mul on üks digitaalse juhtimisega reversiga kasseti mehaanika, nagu need muusikakeskuste sees on.
aga see on mul mingi maki seest saadud. kontroller on alles, ja trükkplaat, kus on helipea võimendus ja lindistus ja kustutuse skeem.
aga kasseti klahvistiku plaati ei ole, mis kontrolleri külge läheb.

kas leidub selle kontrolleri skeemi netist, või annaks uus kontroller ehitada ?
selle maki nime ja mudelit ma ei tea. ja uue kontrolleri ehitamine eeldab kivi programmeerimist. mis juhib mehaanikal kahte releed, vastava nupu käsule.

ma isegi tean, kuidas see mehaanika jookseb, teatud tegevuseks. see süsteem on lihtne. üks relee tegeleb Play, Stop ja Reversiga < - [] - > ja , ja teine relee tegeleb edasi/tagasi kerimisega ja Stop-iga << - [] - >> Play <, Stop [], Play >, Rewind. <<, Wind. >>
ma tean kuidas tuleb teatud tegevuseks releesid liigutada.

[olavsu1]

Vs: helikasseti mehaanika kontroller

ja uue kontrolleri ehitamine eeldab kivi programmeerimist. mis juhib mehaanikal kahte releed, vastava nupu käsule.

ei eelda kivi progemist, piisab loogikatest. nota mp220 loogikatega peaks hakkama saama.

elektromagneteid on kindlasti rohkem. kolm vähemalt.

[dB321]

Vs: helikasseti mehaanika kontroller

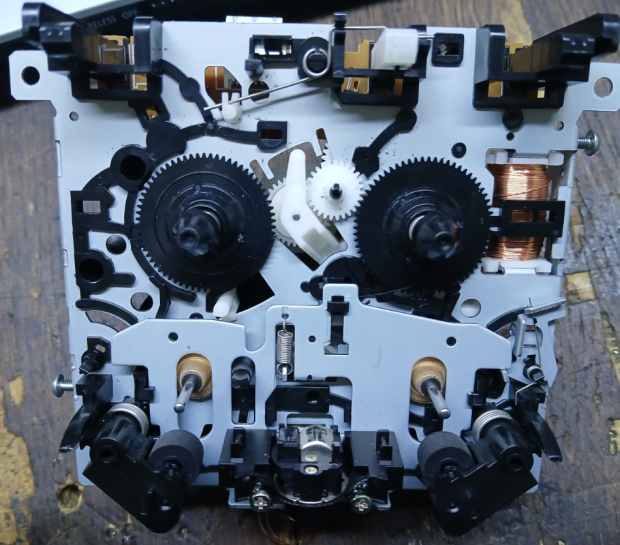

sellel mehaanikal on kaks elektromagnetit, nende kahega juhitakse kogu mehaanikat. ja mehaanika keskel on kaks suurt hammasketast üksteise peal.
üks ketas juhib Play, reversit ja teine ketas juhib wind/rewind-i.
ja muusikakeskuste kaseti mehaanikal on üldse ükss elektromagnet, mis peab üksi kogu mehaanikat juhtima

[olavsu1]

Vs: helikasseti mehaanika kontroller

ojehh, eksentrikutega kettad...

neil ketastel peavad teekonnalülitid olema, muidu ei tea, mis hetkel mis relee klõpsu peab tegema.

mis asi neid kettaid ringi ajab?

[dB321]

Vs: helikasseti mehaanika kontroller

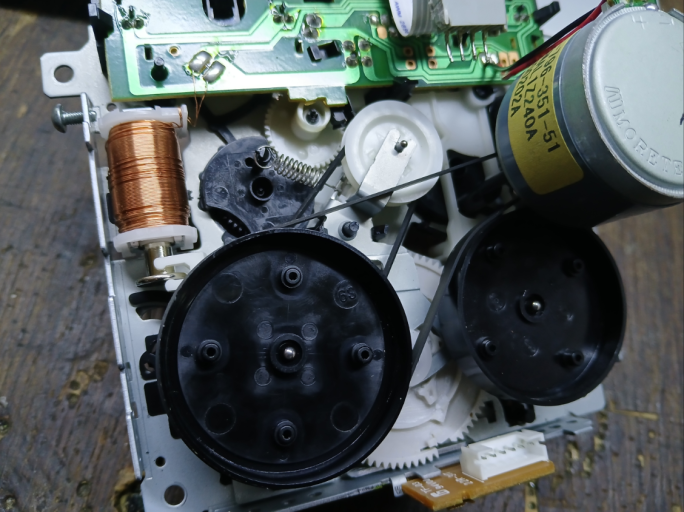

neid suuri hammaskettaid üksteise peal, neid vead üks suur lindi veo ketas, mis rihmaga mootorist tuleb.
relee laseb ketta lahti, ja ketas läheb ise veo ketta hammastesse ja jookseb ketas teise asendisse. ja relee hoob hoiab seda ketast asendis - nimodi mõlemal releel ja kettal.

mõlemat releed tuleb juhtida ainult kahte moodi, et saada vastav tegevus.

panen mootori käima -
Vajutan ühte releed hästi korraks - hakkab Play< kassetti ühelepoole mängima.
Vajuten teist korda hasti korraks releed - läheb Stop[] asendisse tagasi.
Vajutan releed natuke pikemalt... mingi veerand sekundit - hakkab Play> kassetti teiselepoole mängima.
Vajutan veel hästi korraks releed - läheb Stop[] asendisse.

kerimine Rewind<< ja Wind>> käib teise releega, täpselt samamoodi.

[olavsu1]

Vs: helikasseti mehaanika kontroller

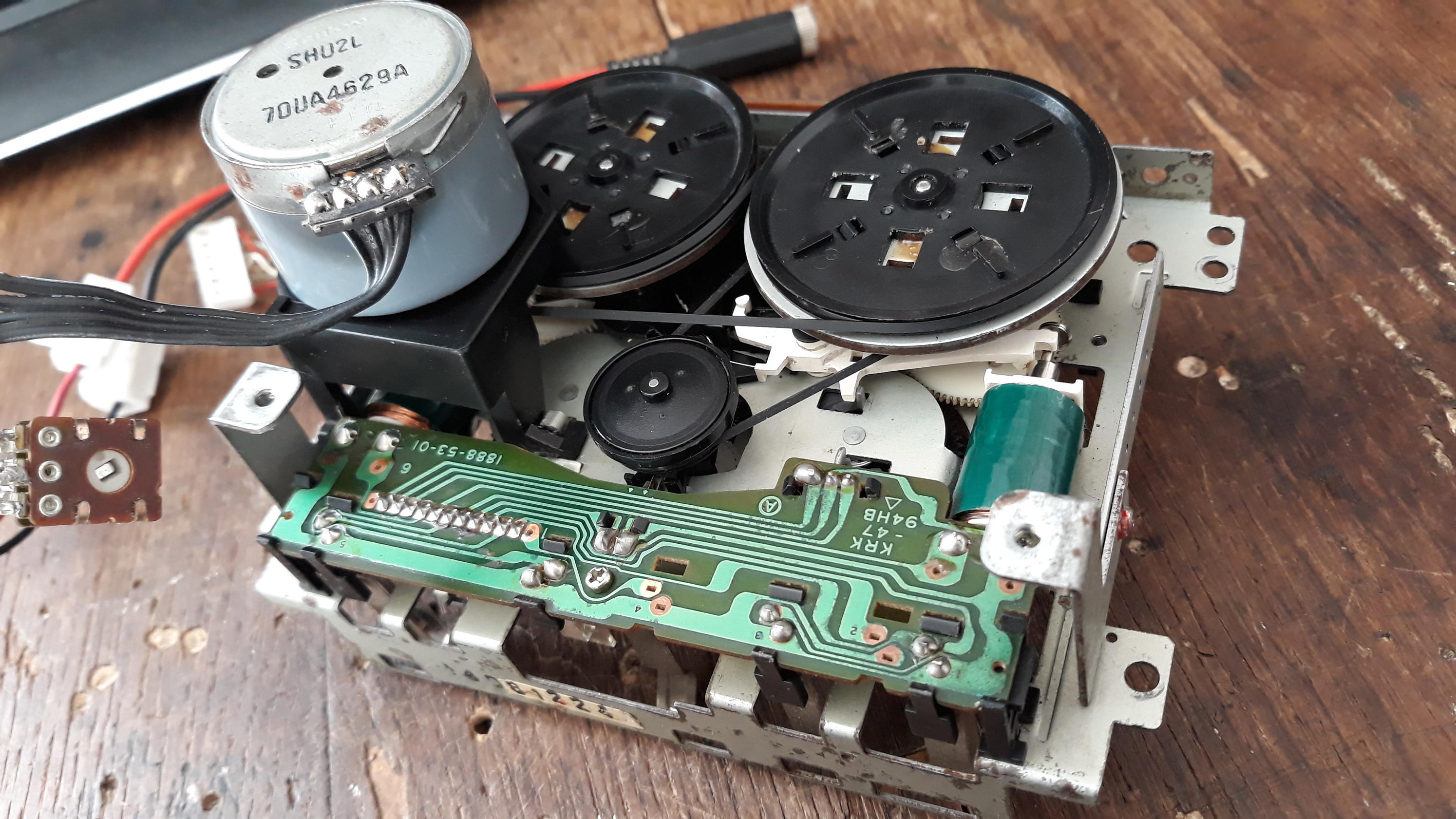

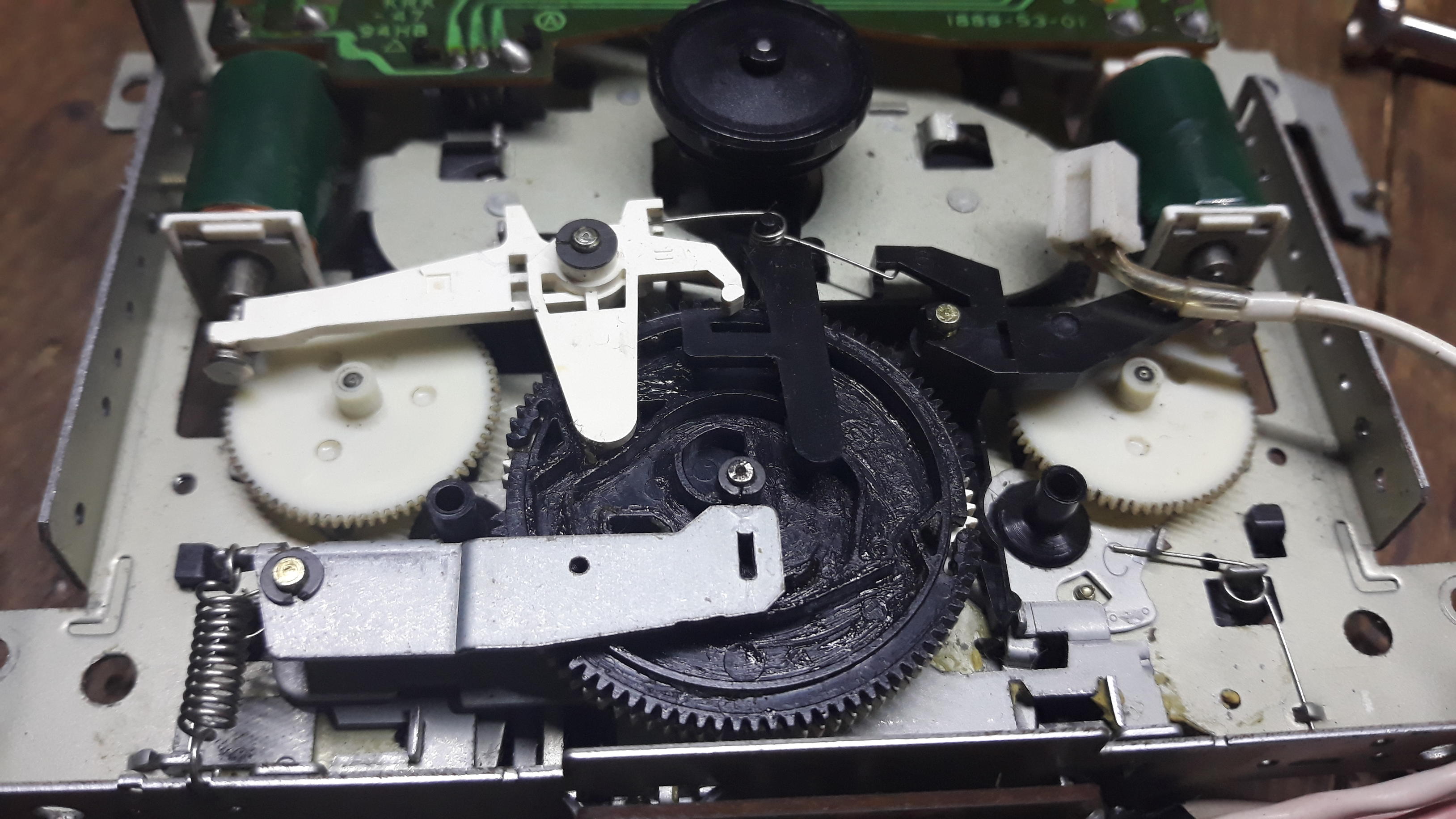

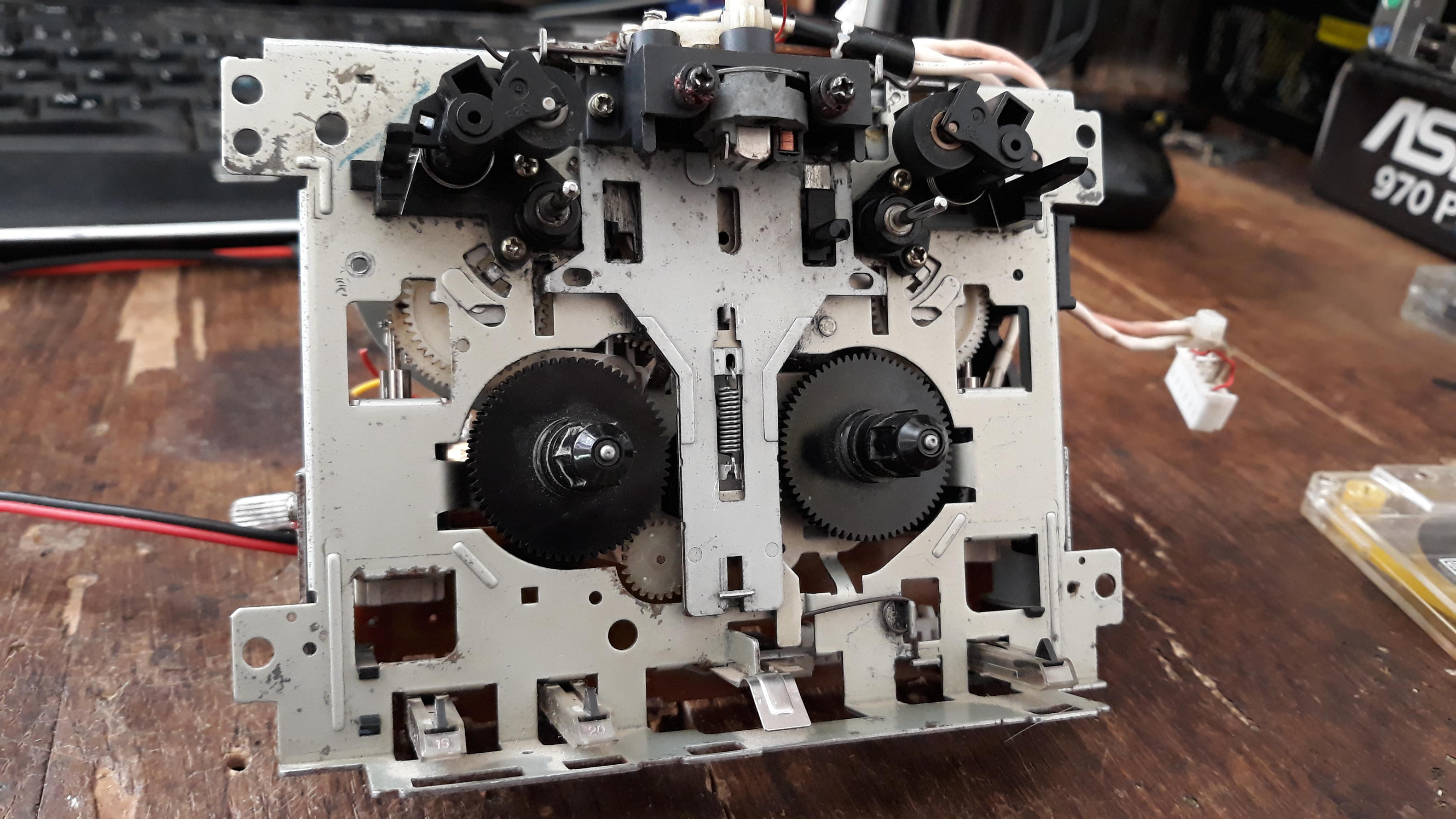

sellest mehhanismist teiselt poolt pilti on?

praegusel hetkel kõlbab ta aint varuosadeks.

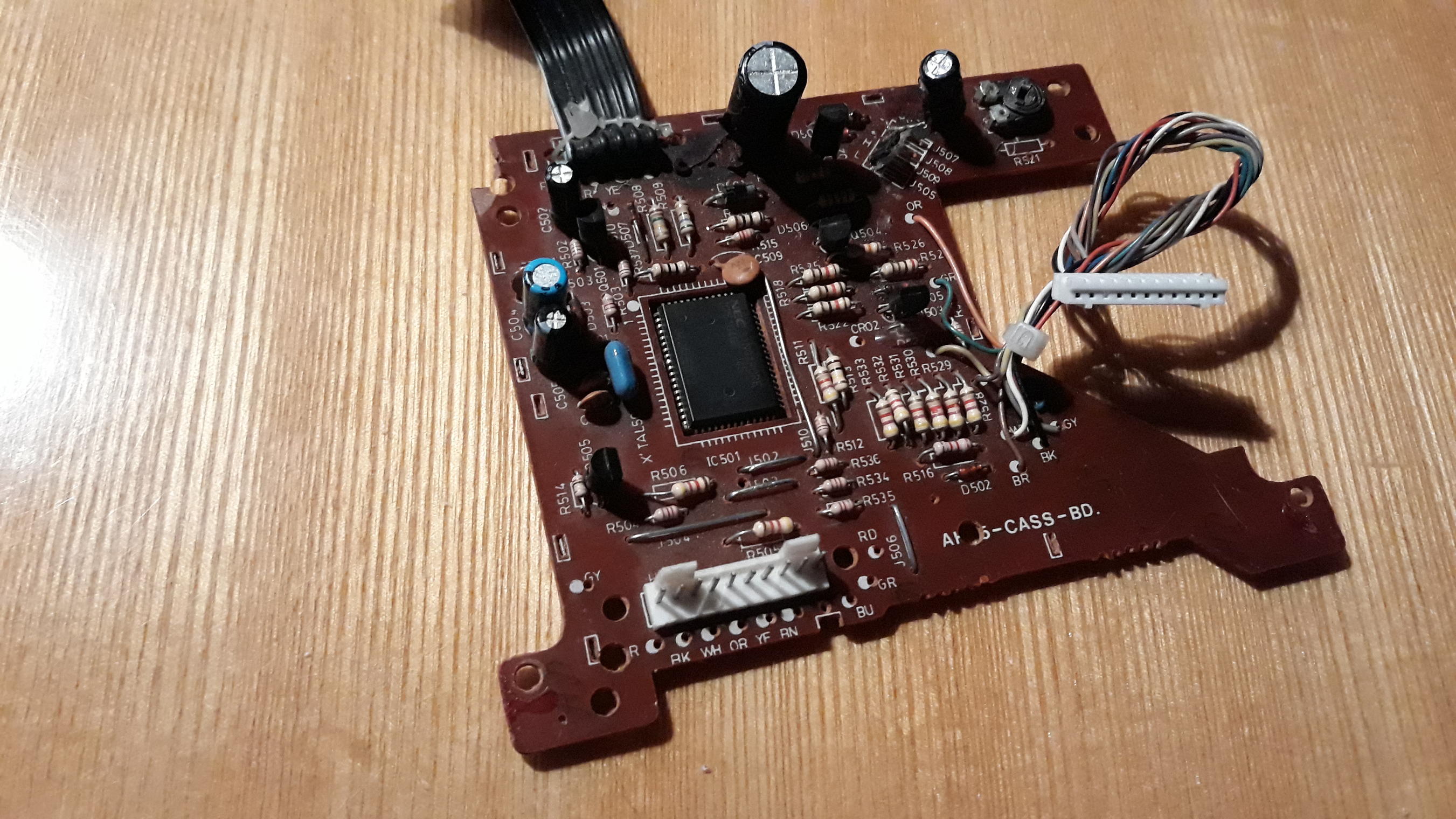

trükiplaadil on miski vidin pauku teinud, nii et vidina jalakohad on aint alles.

[dB321]

Vs: helikasseti mehaanika kontroller



pauku ta küll teinud ei ole.
seal pote kõrval on takisti puudu, mille ma kunagi sealt välja nokkisin - läks kuskile vaja seda. seal ainult saad mootori kiirust reguleerida, mis on ühentuses ainult mootoriga.
ja seal lähedal nelja jalaga koht, see on mootori juhe.
ja toite kondeka ja musta lintkaabli vahel must latakas on mingi liimi sitt seal.

[olavsu1]

Vs: helikasseti mehaanika kontroller

see on miski sony süsteem. enda sonyl on sama helipea aga sony tükkidel on kindlasti kirjas, et tegu just sony tükkidega.

suurema plaadi värv viitab piraat tootele...

[dB321]

Vs: helikasseti mehaanika kontroller

helipea on kõigil nendel revelitel samad, mehaanika on teine.
sony oma see kindlasti ei ole, see makk oli mingi X nimega, mida vaevalt kurat teab mis tootja see selline on. minagi ei mäleta seda nime.

siuke lihtne mehaanika on muusikakeskuste sees tavaliselt. dekkide sees on juba üldse teistmoodi ja palju keerulisem. igatahes keskuse seest see mehaanika ei ole.
