Estonia 008 aktiivkastide järeleaitamine

[madis64]

Vs: Estonia 008 aktiivkastide järeleaitamine

Kus kohast sa selliseid tükke eskiiside alusel tellid - kui saladus pole?

[Ints]

Vs: Estonia 008 aktiivkastide järeleaitamine

Äkki lasta selliseid tükke natukene rohkem teha?Mul ka mõned samad kastid,mis tahaksid kohendamist.

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

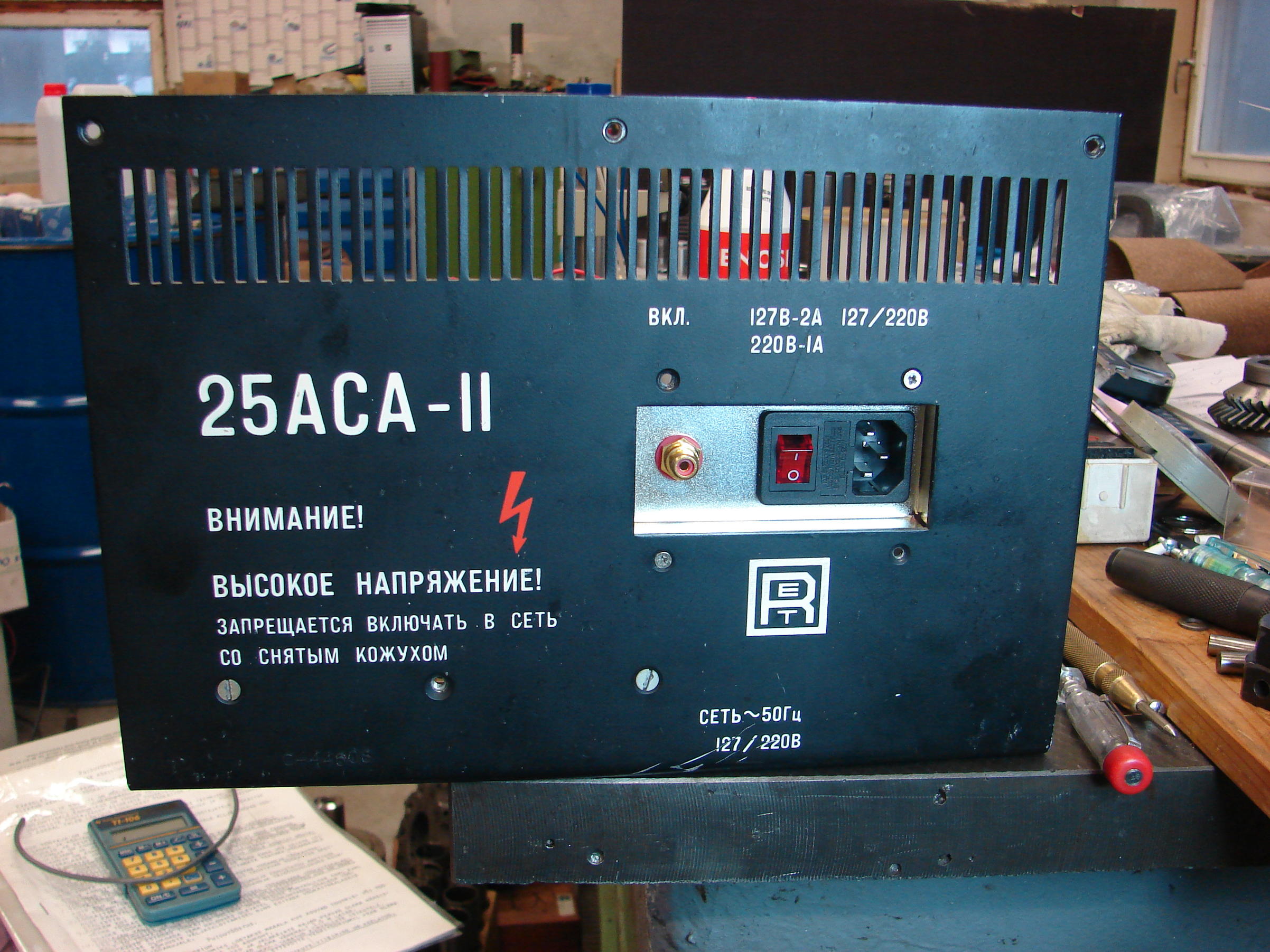

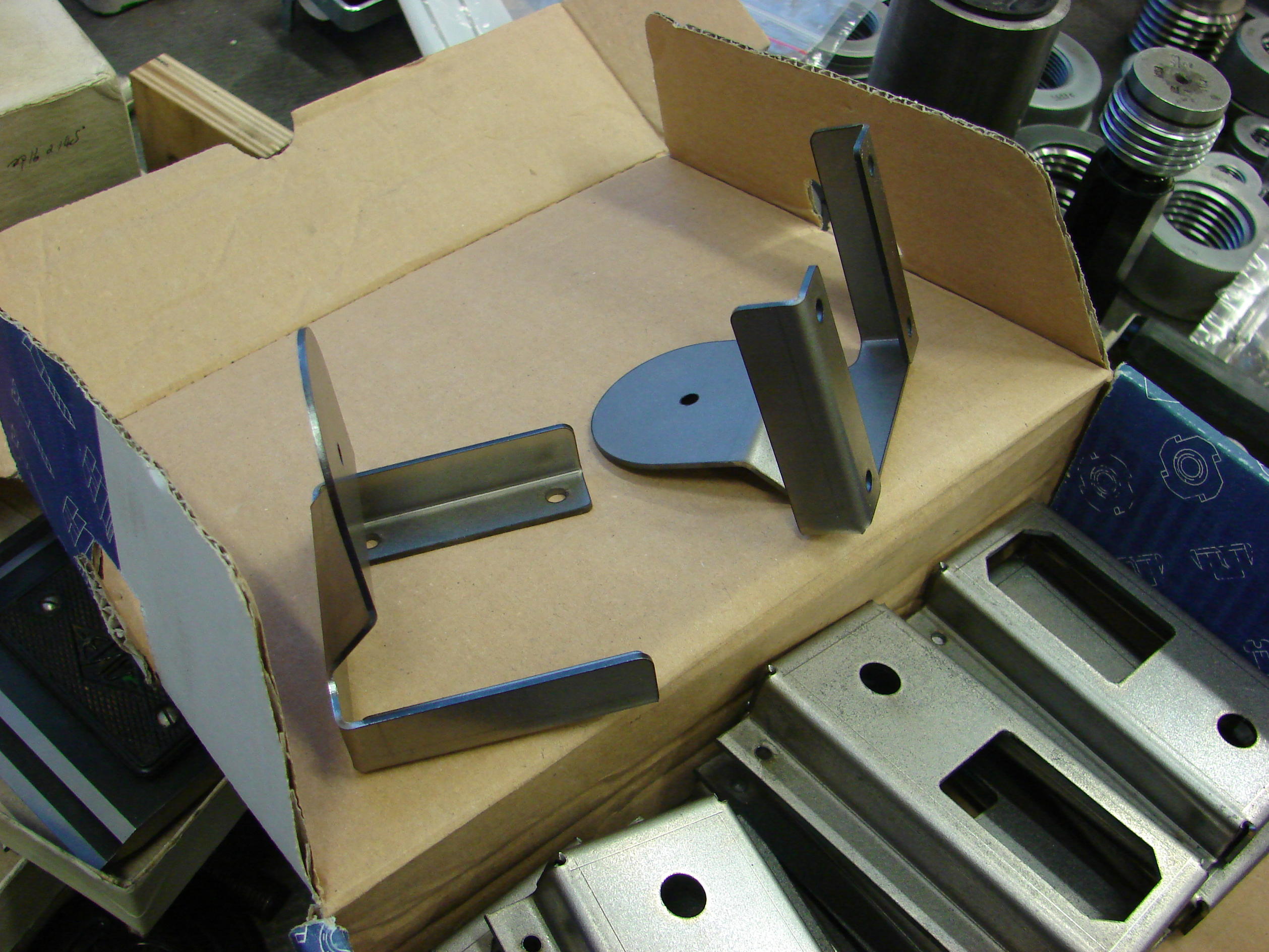

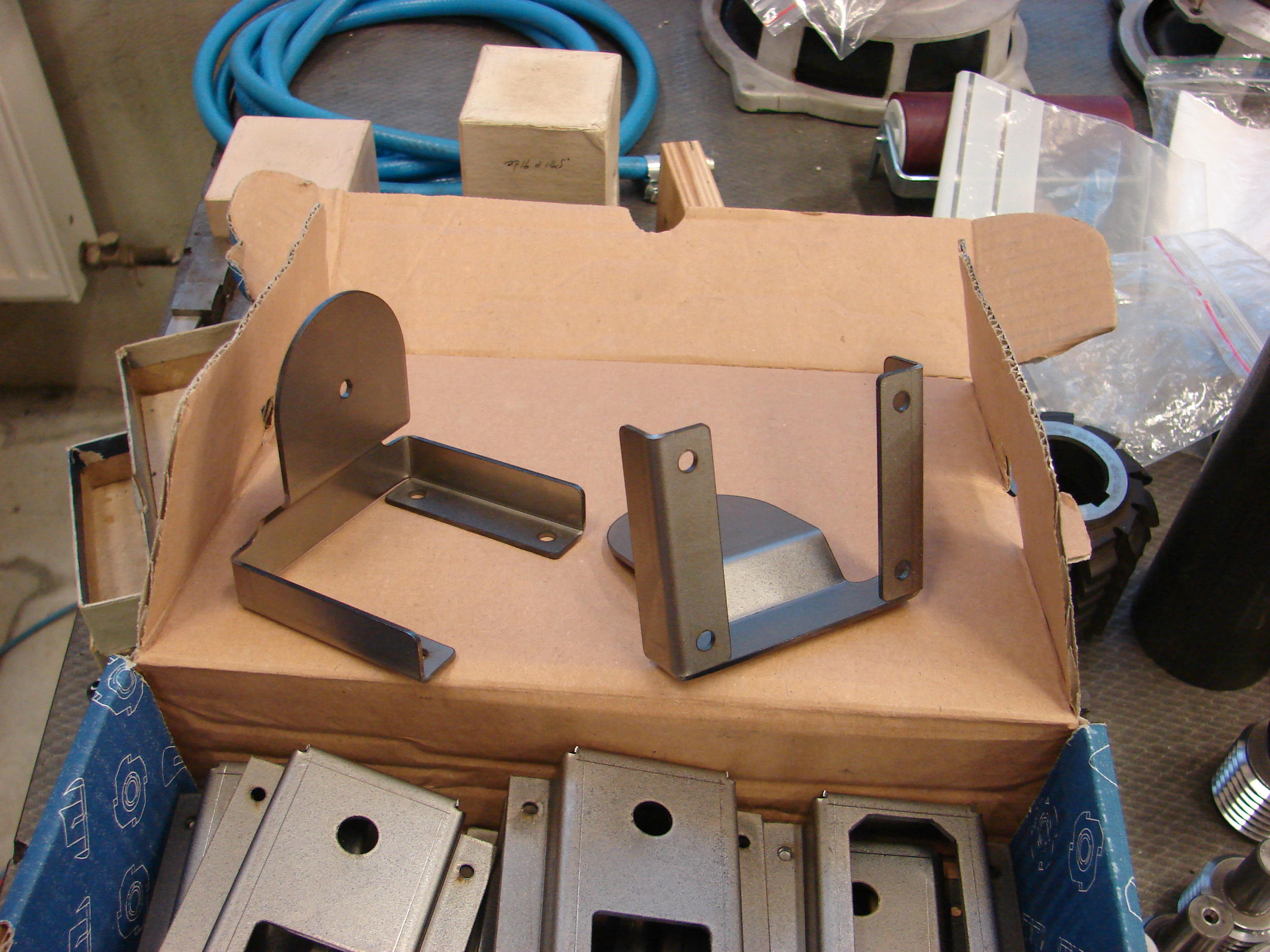

Täna sain kohandatud paneeli tükid kätte ja trafo algse variandi alusraamist samuti.

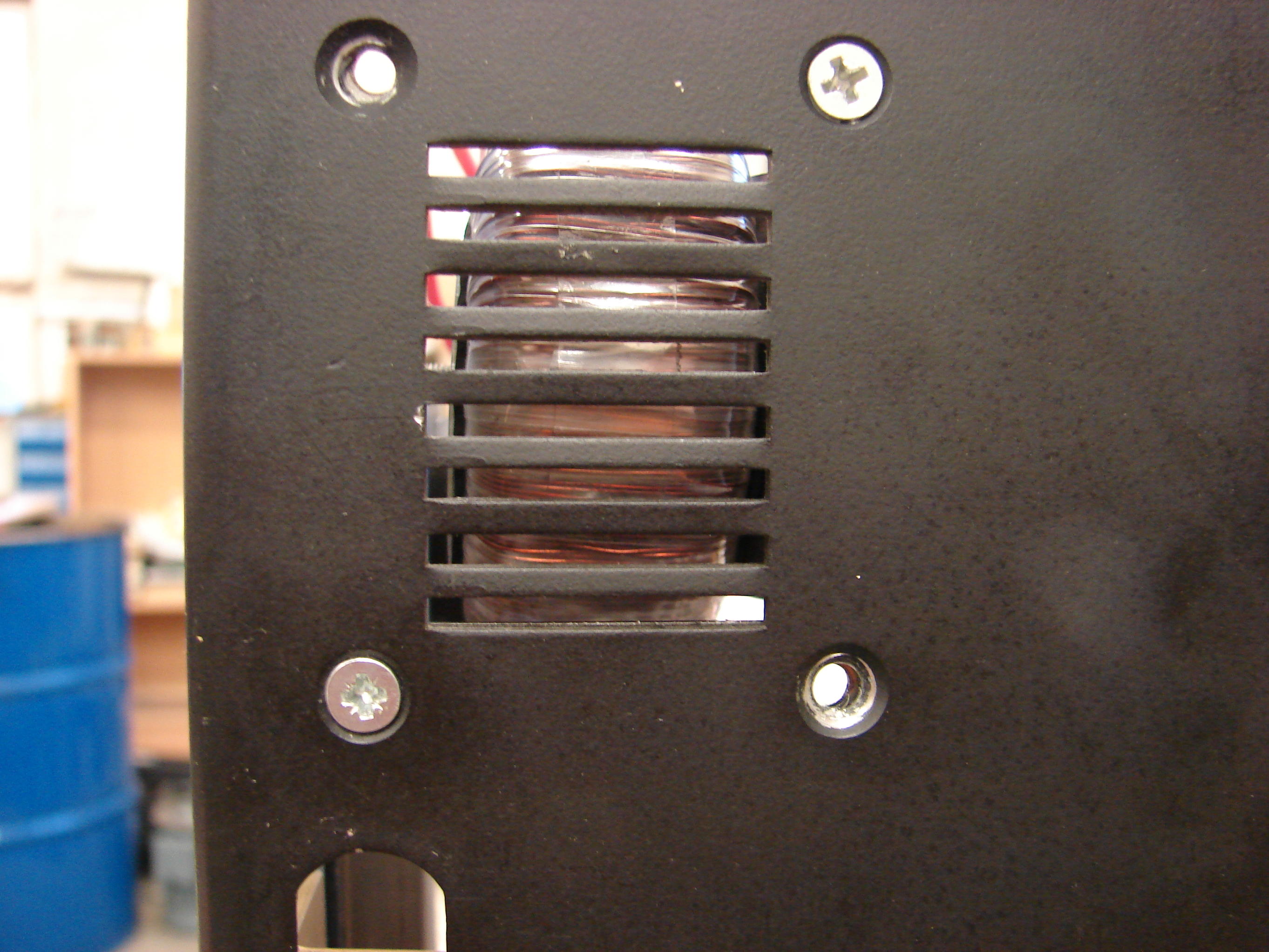

Traforaamil samuti vaja väiksed korrektuurid teha, aga muidu sai ilusti ventilatsiooniribide kohale.



Paneel sai nii nagu tahtsin, nüüd ootame korrigeeritud traforaami järgi ja viime tüdrukute juurde tsinki.

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

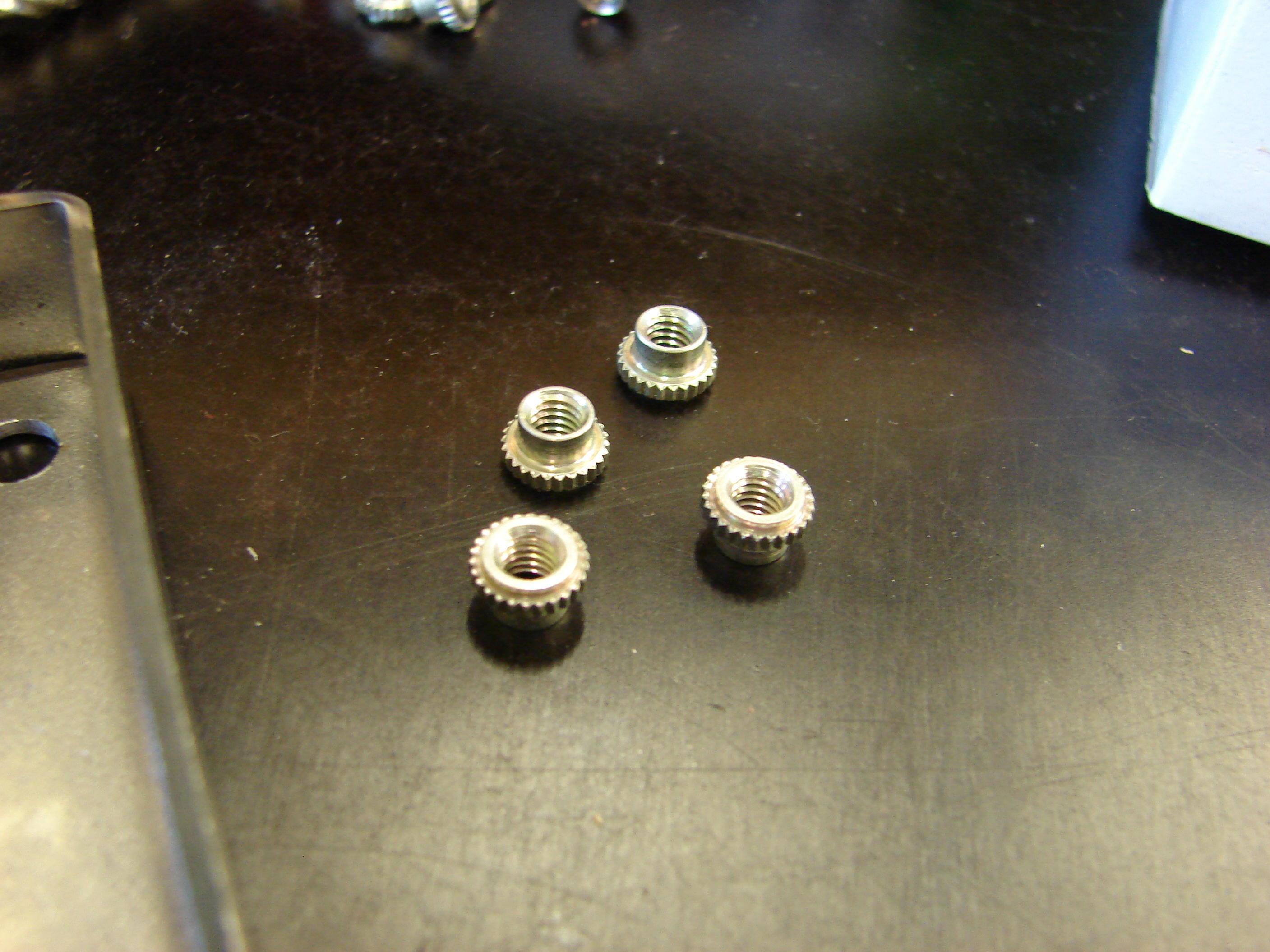

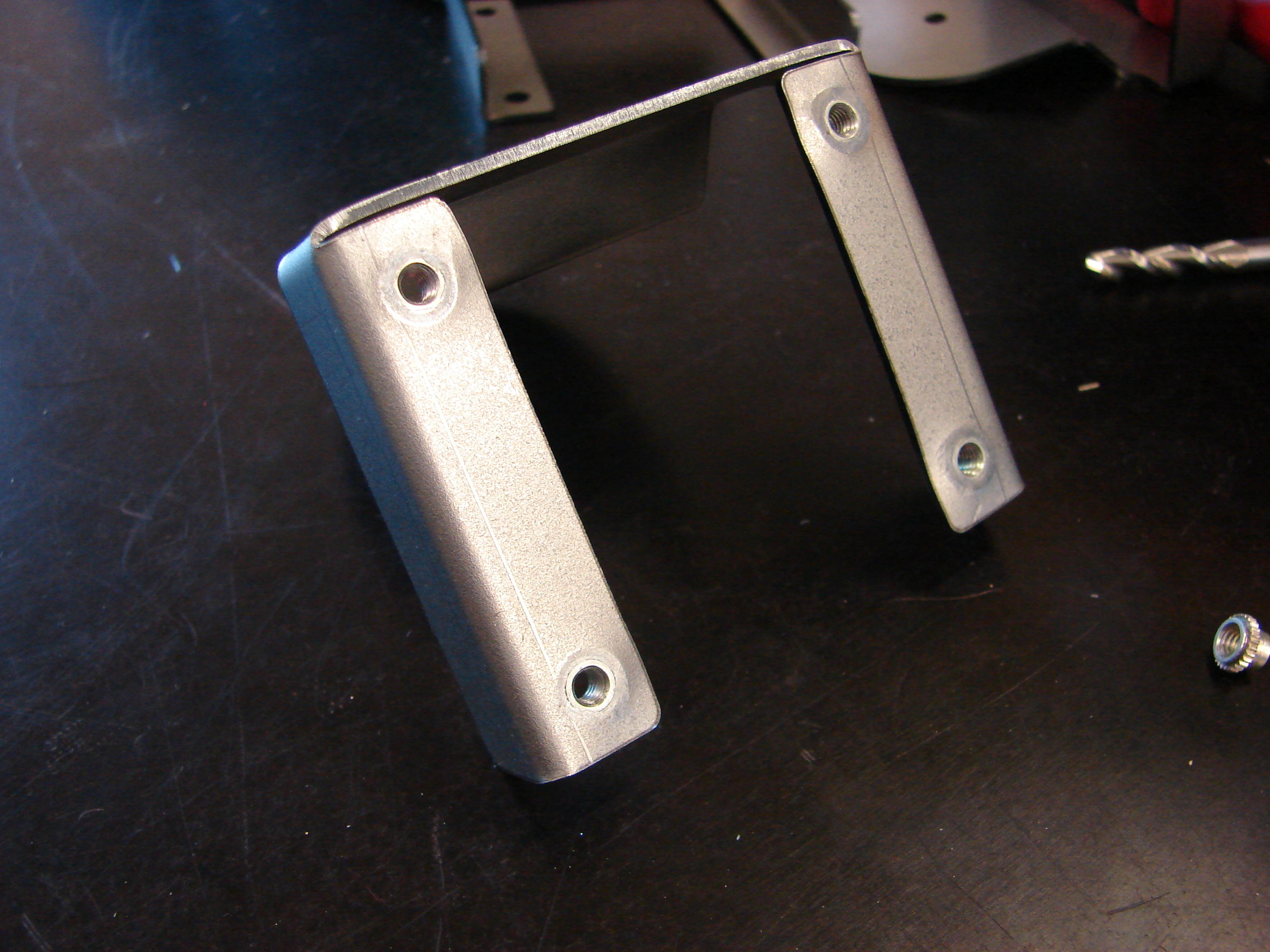

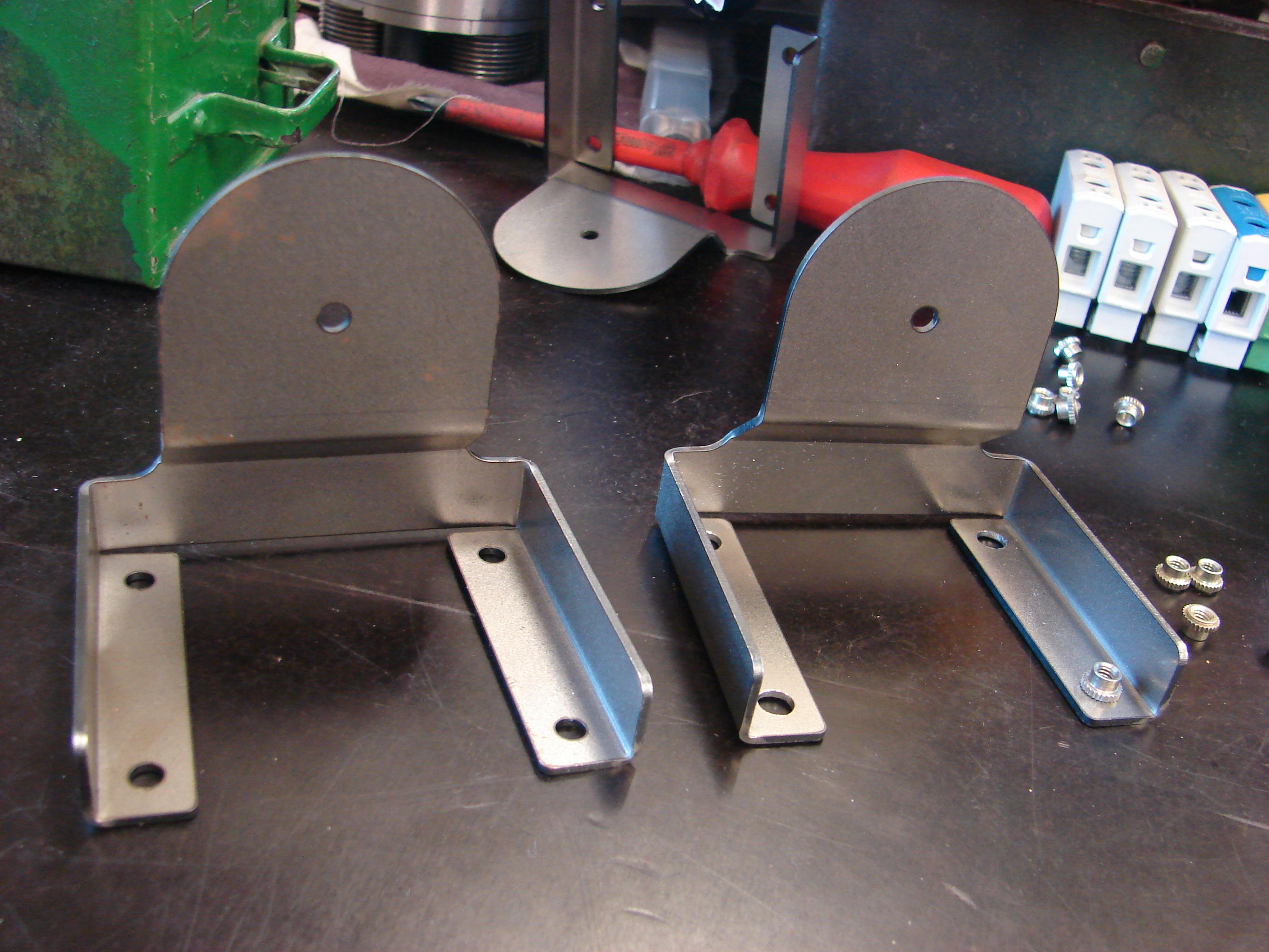

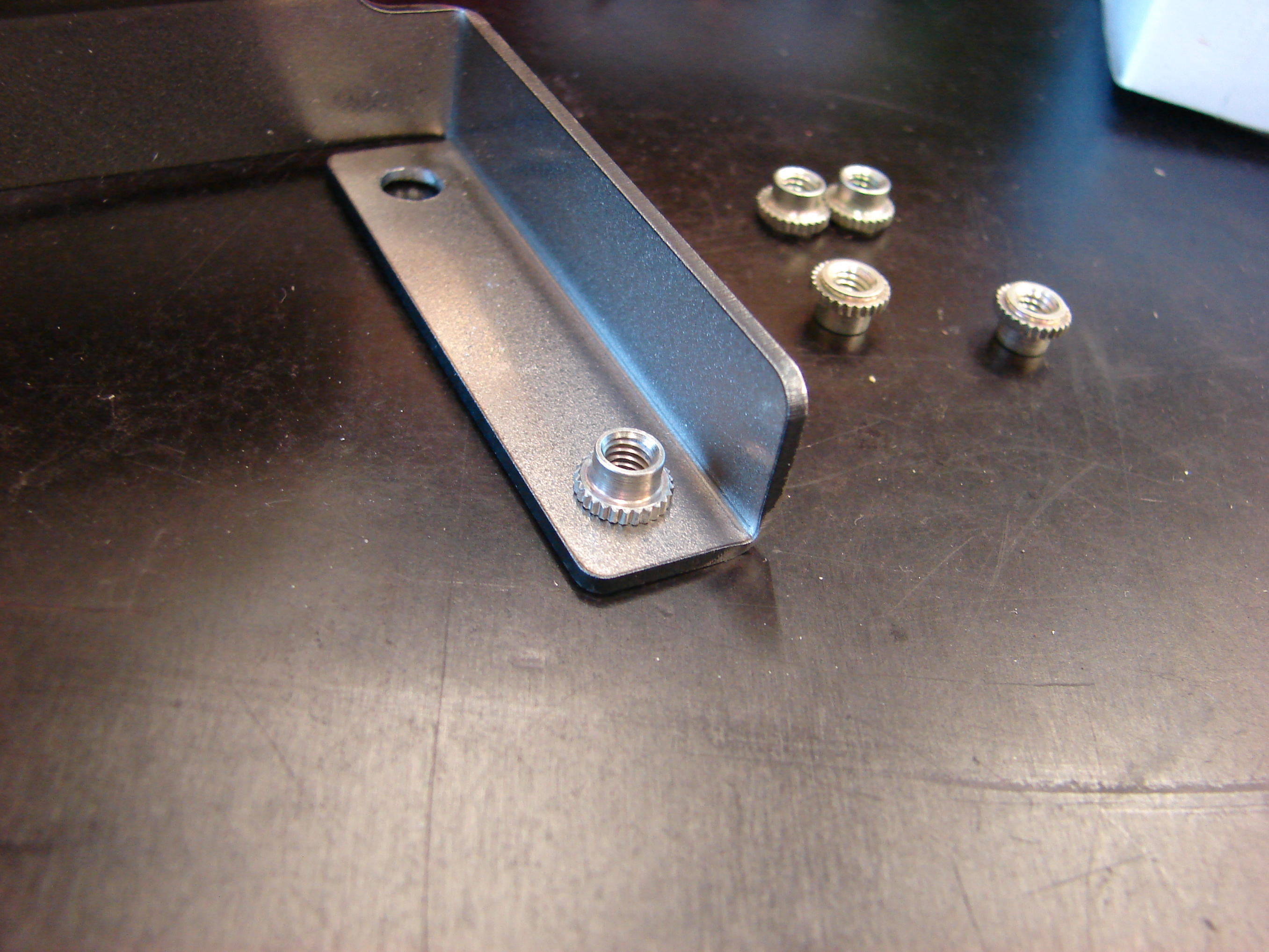

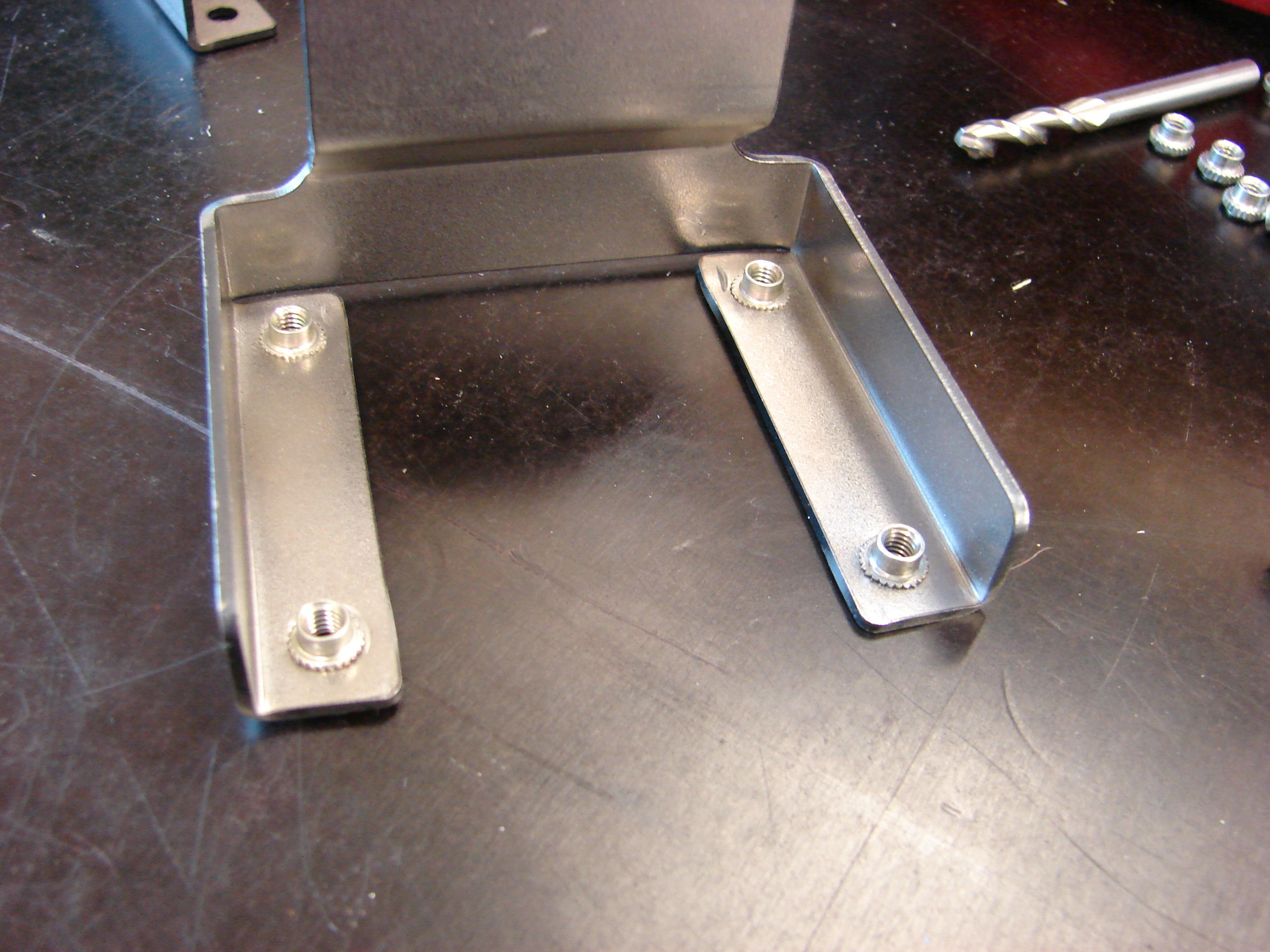

Oli vahepeal võimalust asjaga tegeleda, traforaami ei hakanud ümber tegema. Leidsin parema lahenduse pressitavate mutrite näol.
Probleem seisnes selles, et väga kehva oli raami kinnituseks mutreid kruvidele otsa saada kui trafo paigas.
Sai hea. Homme viin asjad tüdrukute juurde tsinki.

[martk]

Vs: Estonia 008 aktiivkastide järeleaitamine

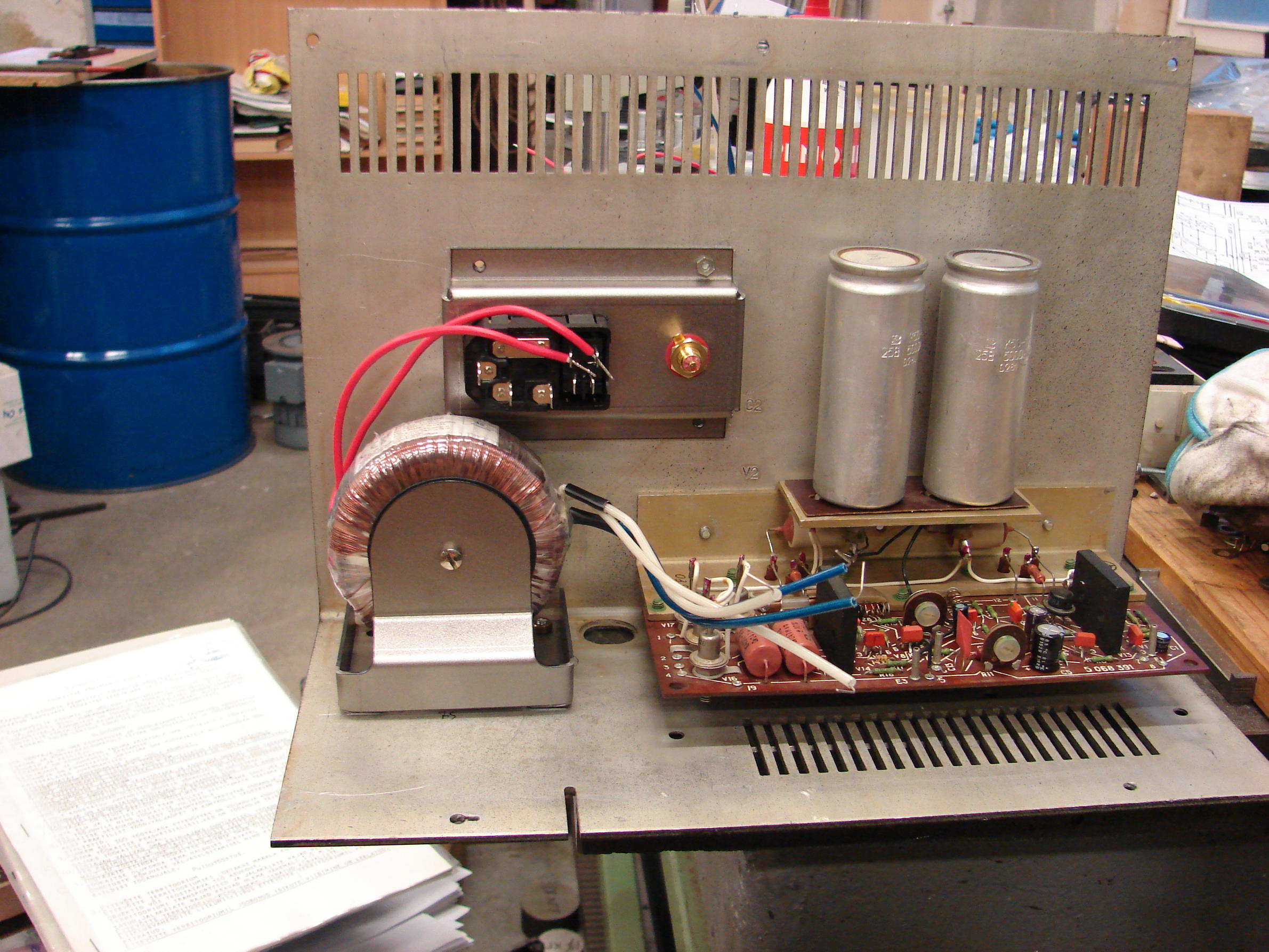

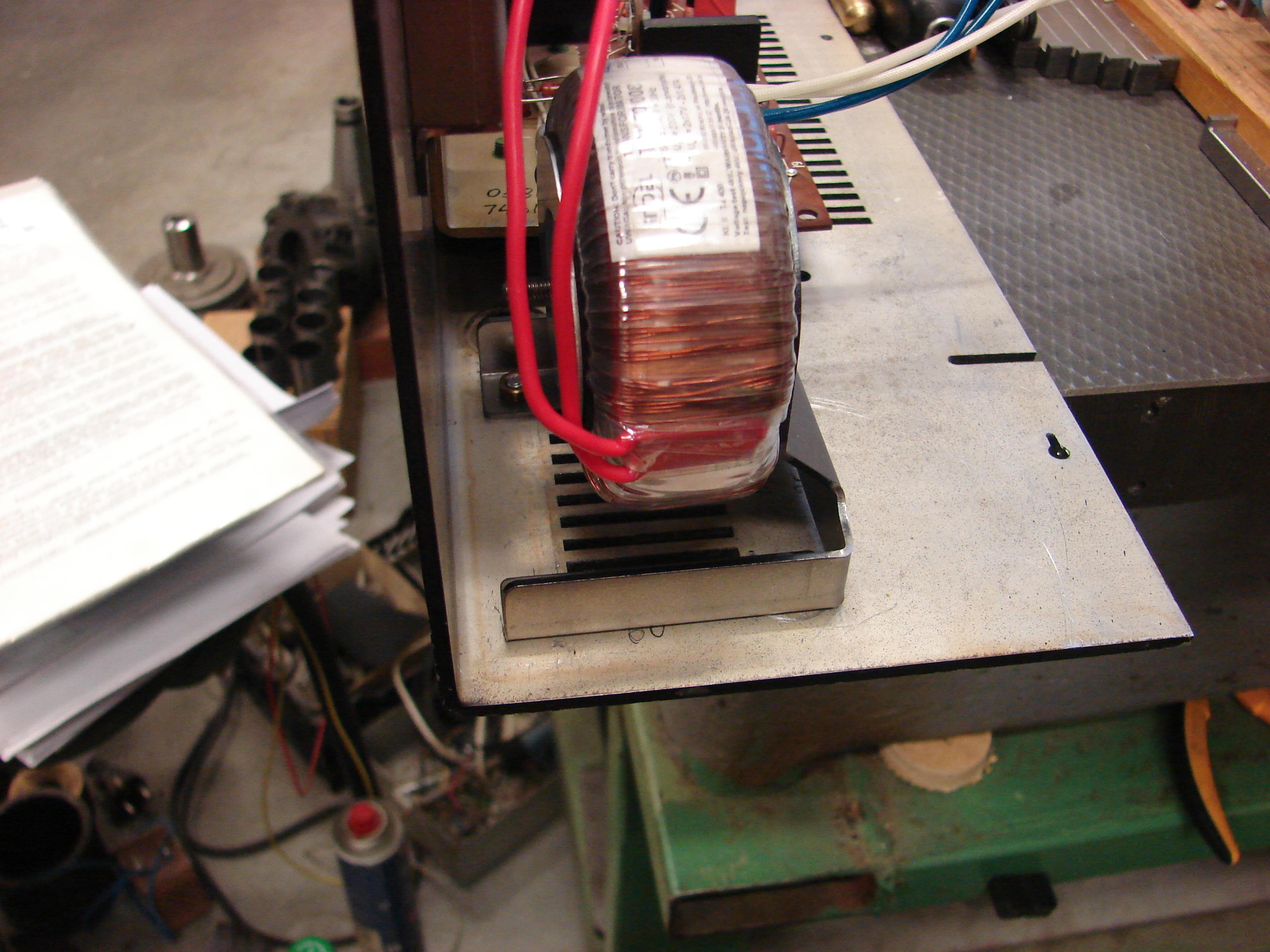

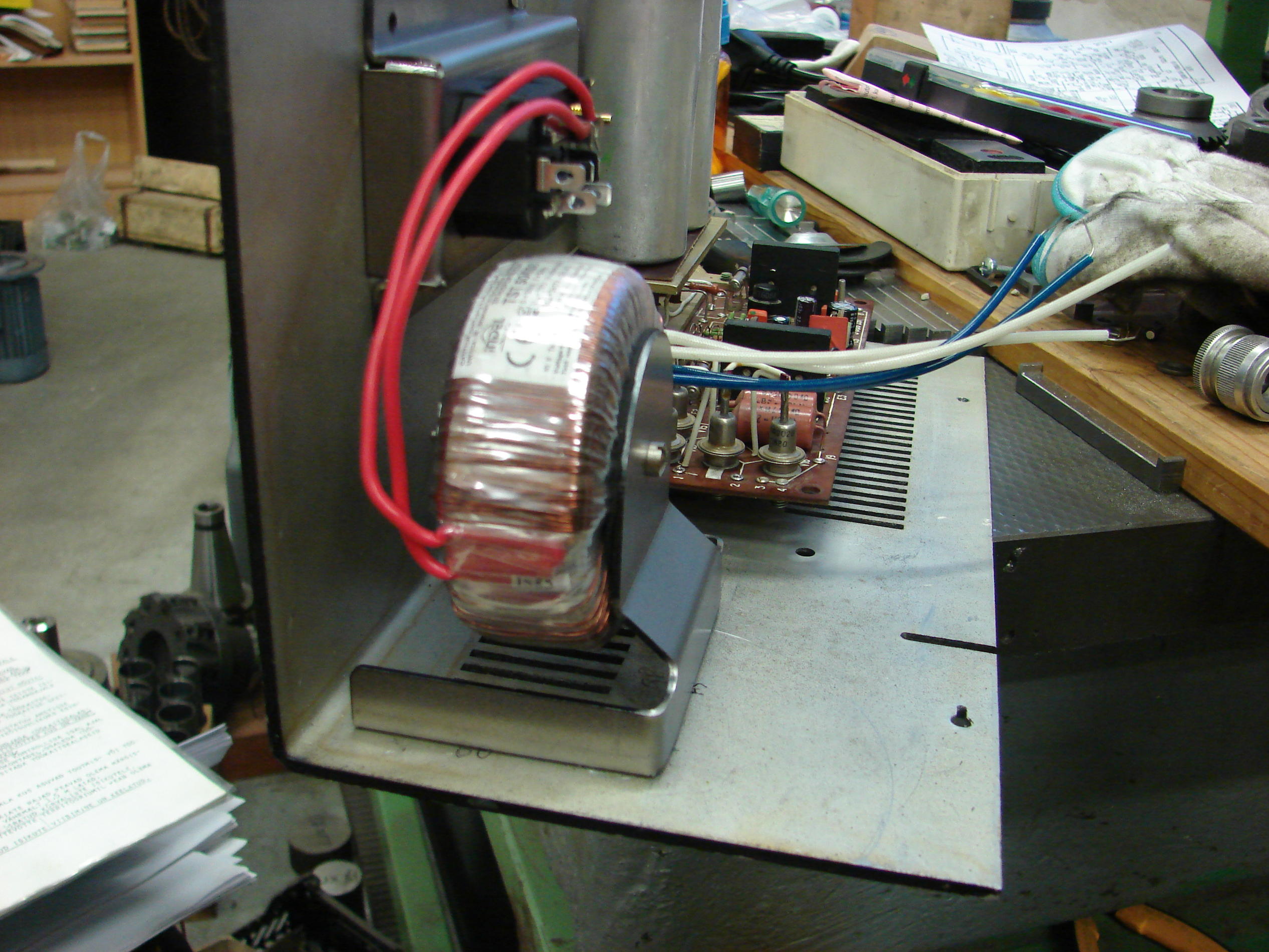

Soovitan, et tõmba masin enne trafo hoidjate tsinkimist sellesama trafoga käima.

https://www.elfafoorum.eu/attachment.php?attachmentid=20245&d=1601053392

Nutusemal juhul pritsib see toroid kogu ümbruskonna häiret täis ja pead temast eemalduma.

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

Mul on teadmine, et toroidi puiste on väiksem kui tavalisel trafol.
Või on see Indel-i toroid... ee... kehvake?

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

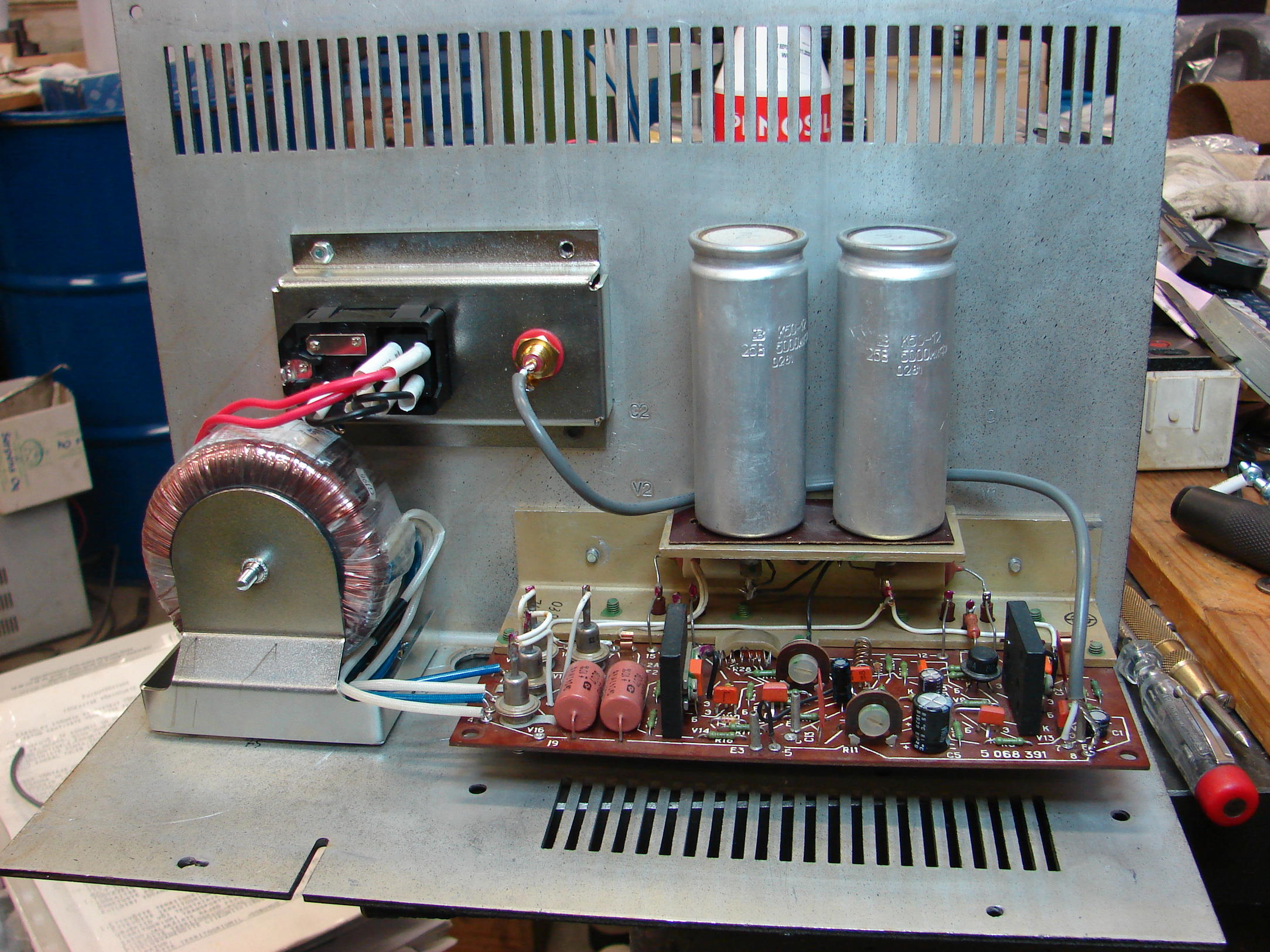

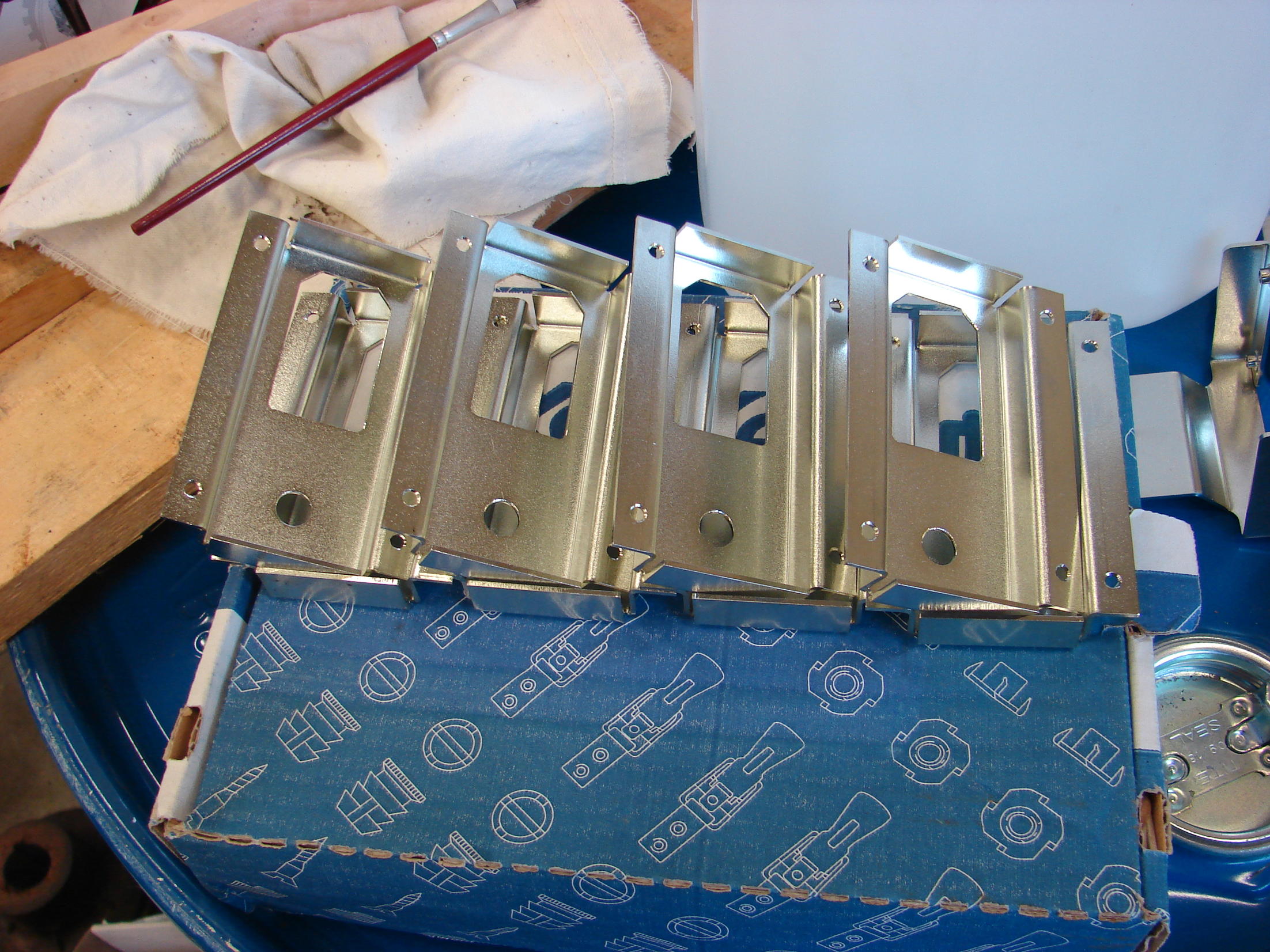

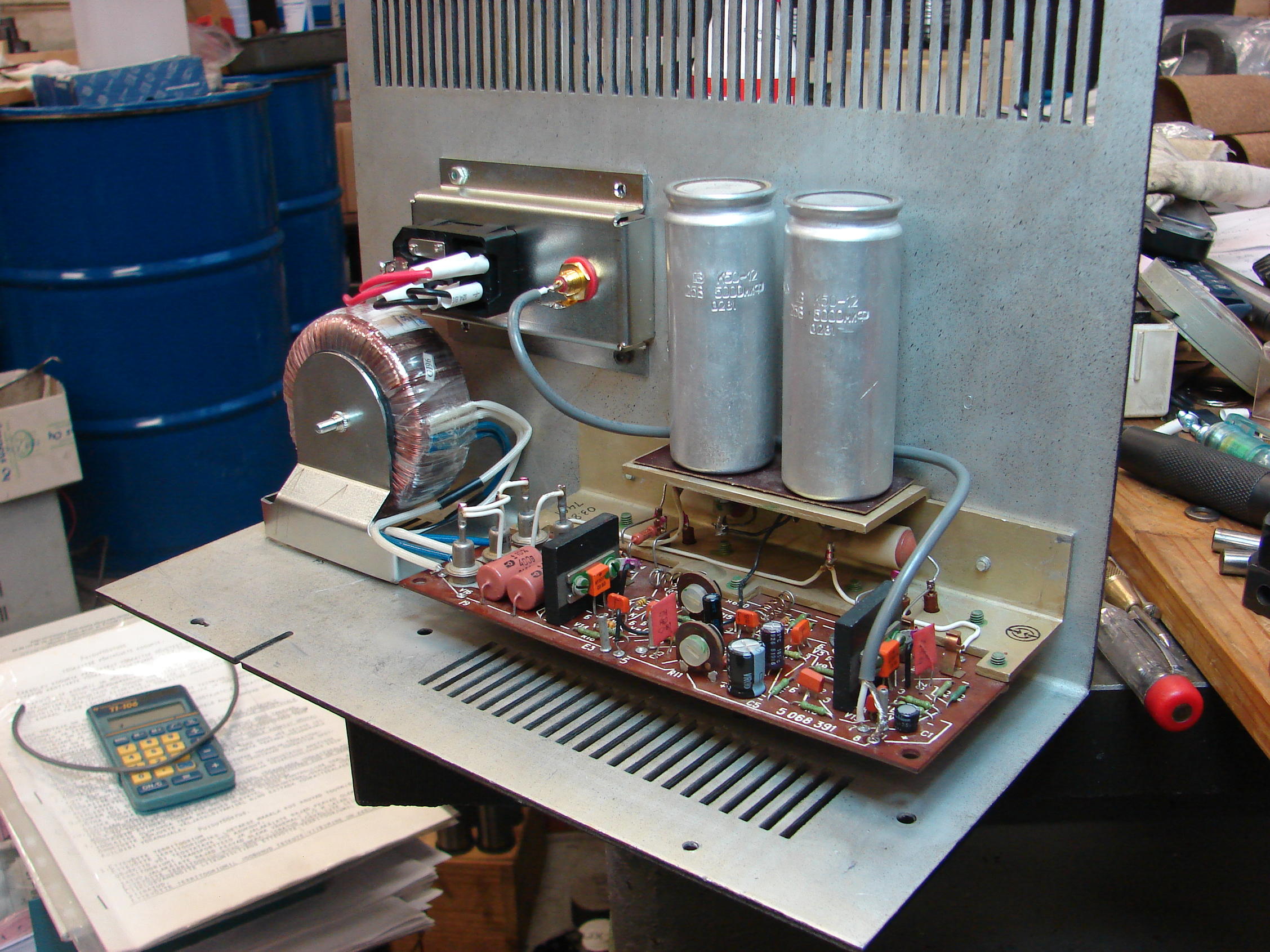

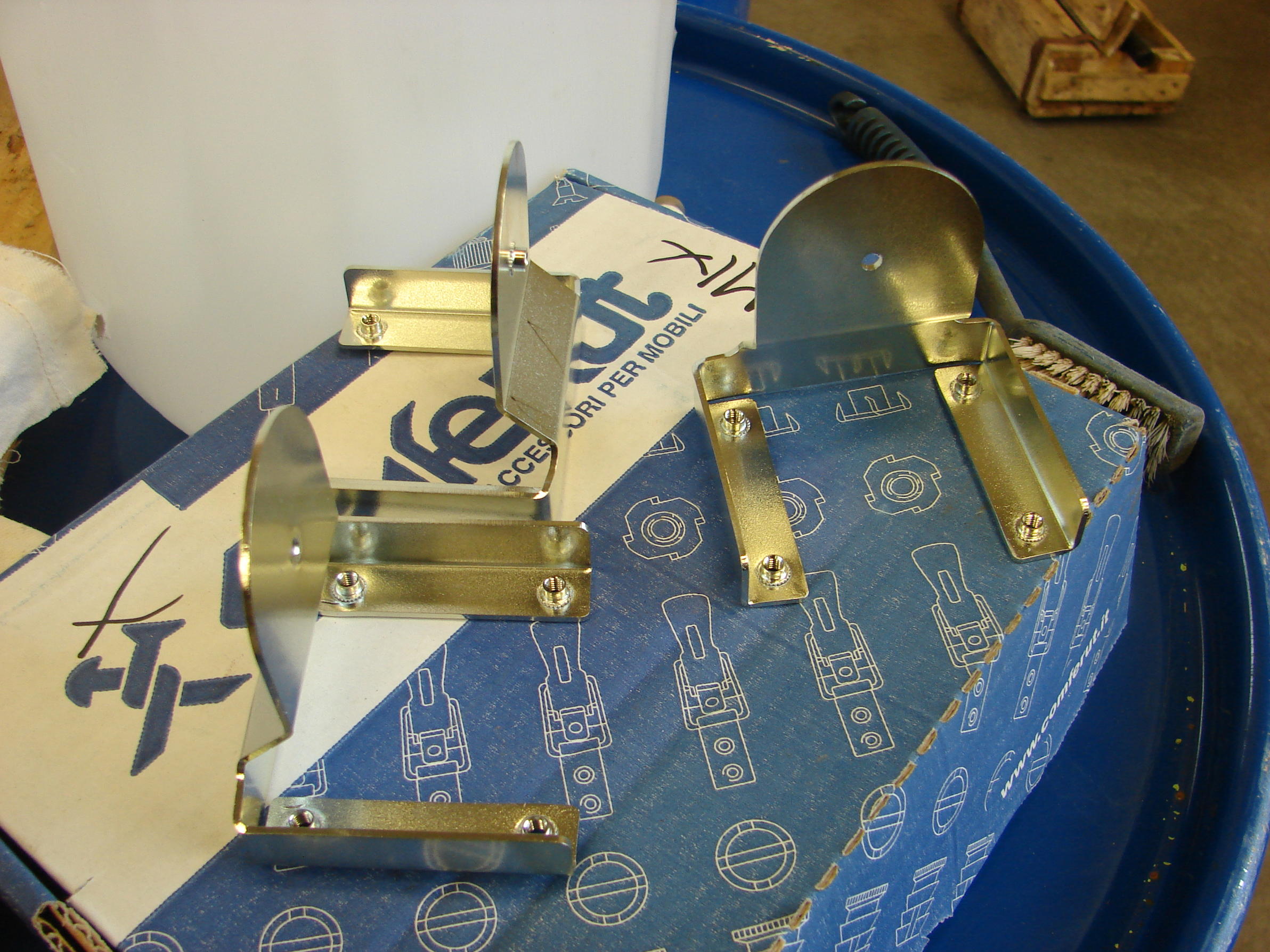

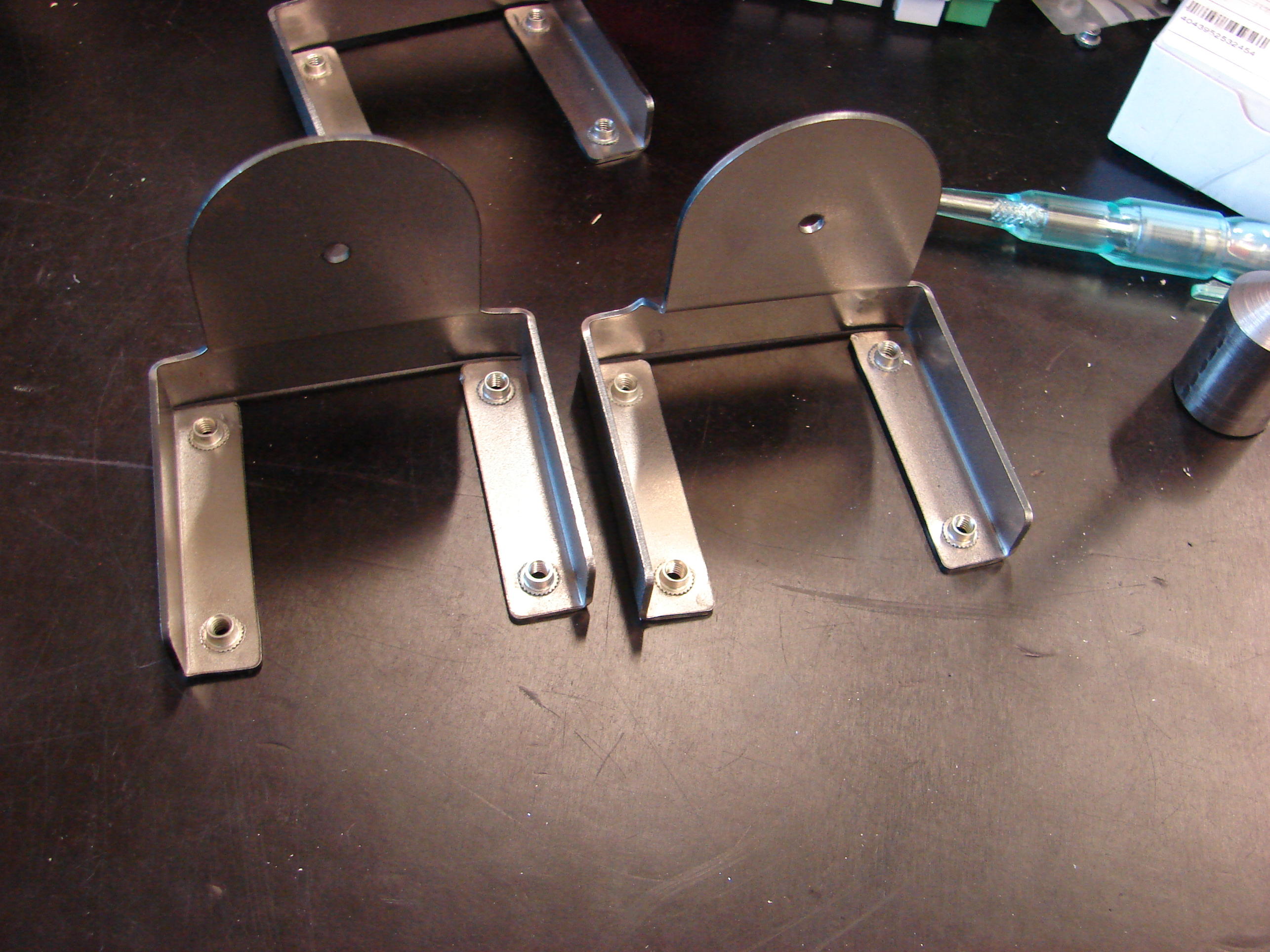

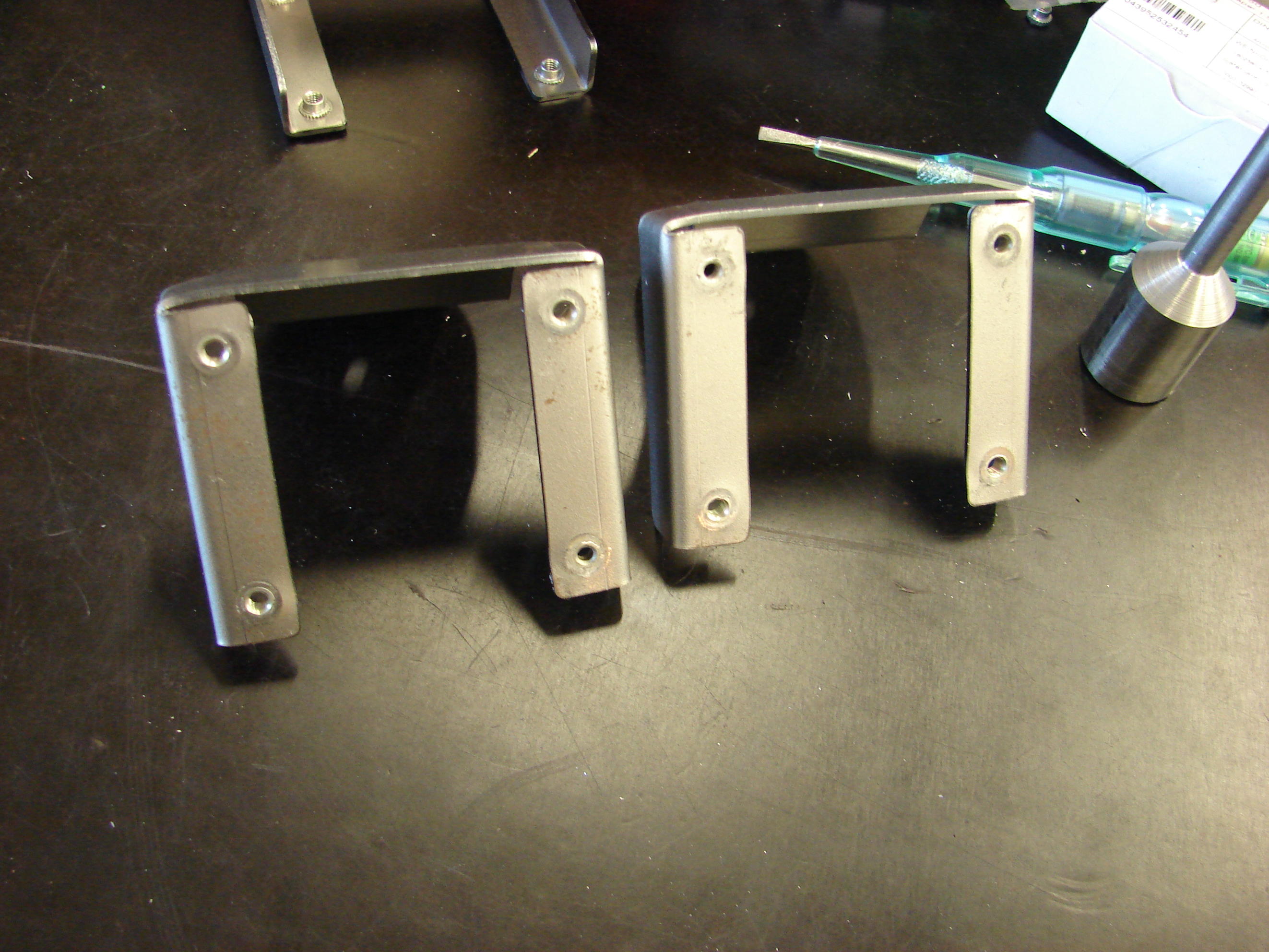

Sain täna tüdrukute käest tsingitud tükid kätte.



Tegin ka väikse proovikoostamise. Homme vaja puuduvad kruvid-poldid hankida ja
paneme asja kokku. Ja laseme särtsu ka sisse.

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

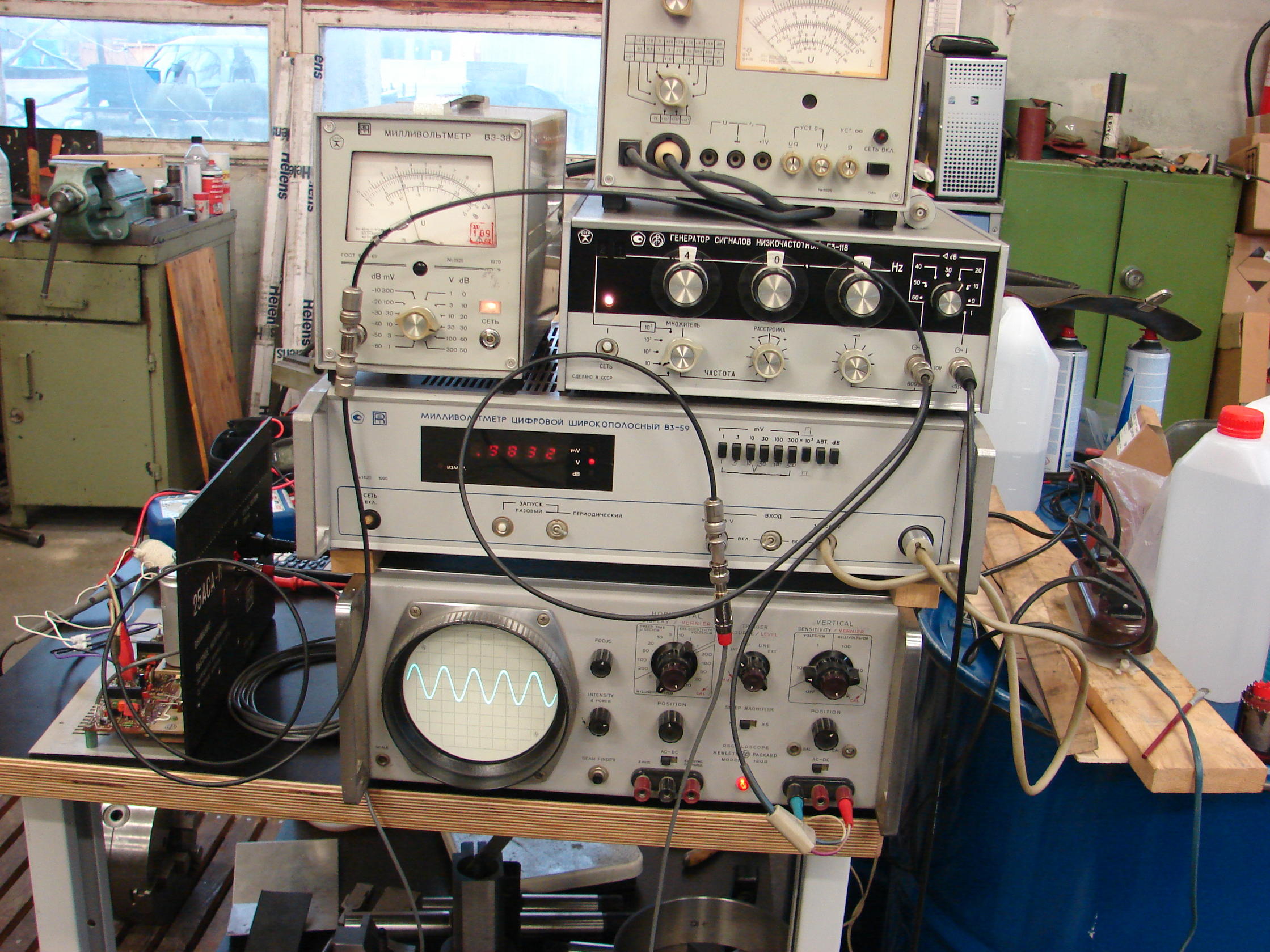

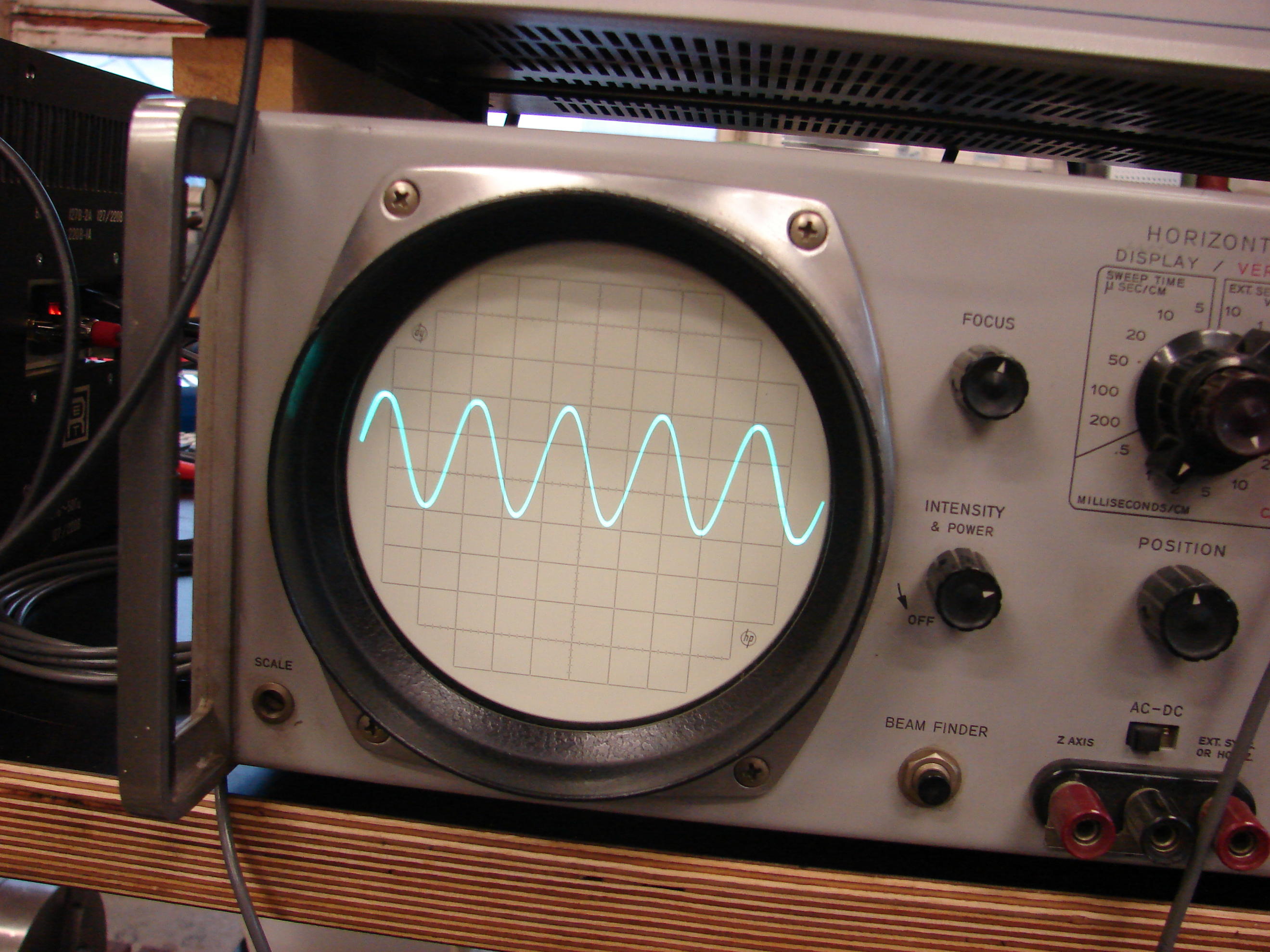

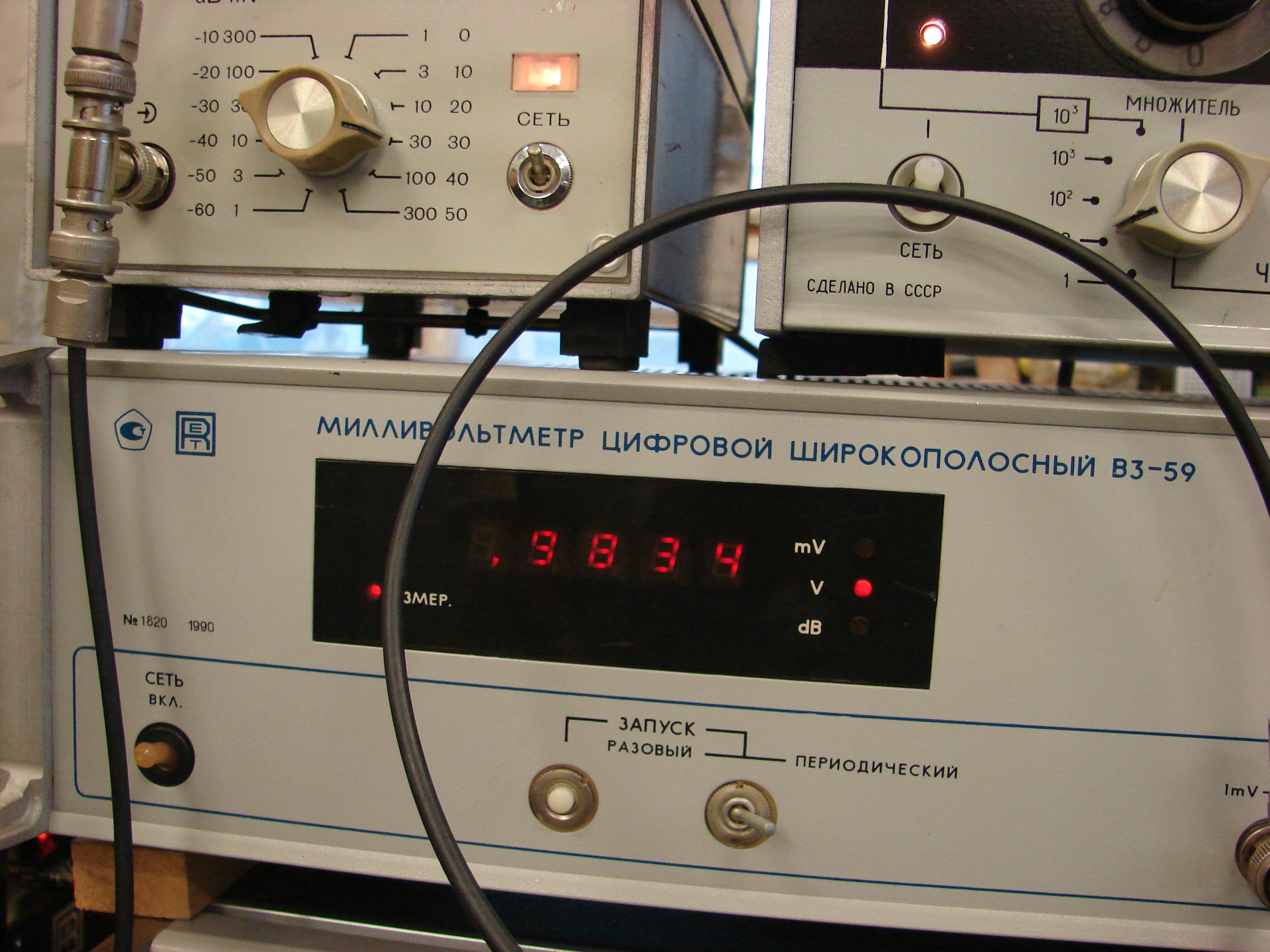

Nii, täna tarisin kapi tagant ja voodi alt välja mõned mõõtevahendid, et vaadata mida estonia võimendi ka teeb kui särts sisse lasta.
Algatuseks lülitasin generaatori paralleeli voltmeetriga ja lasin võimendi sisendisse 400Hz/300mV. Väljundisse lülitasin vahelduvpinge

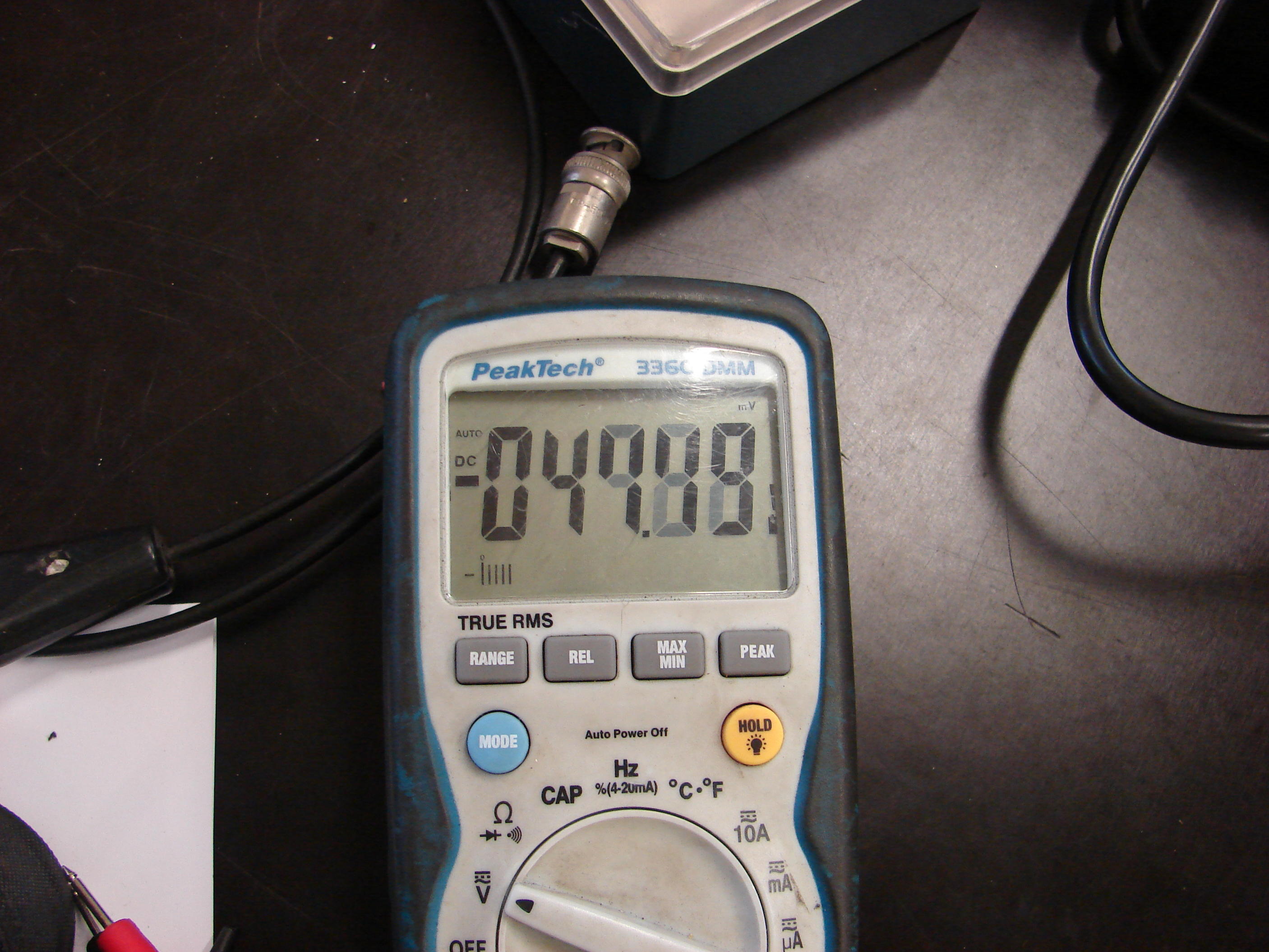

voltmeetri ja ka testri alaslispinge mõõtmiseks. 300mV sisendis andis väljundisse enamvähem 3V, alalispinge -47mV. Koormuseks üks

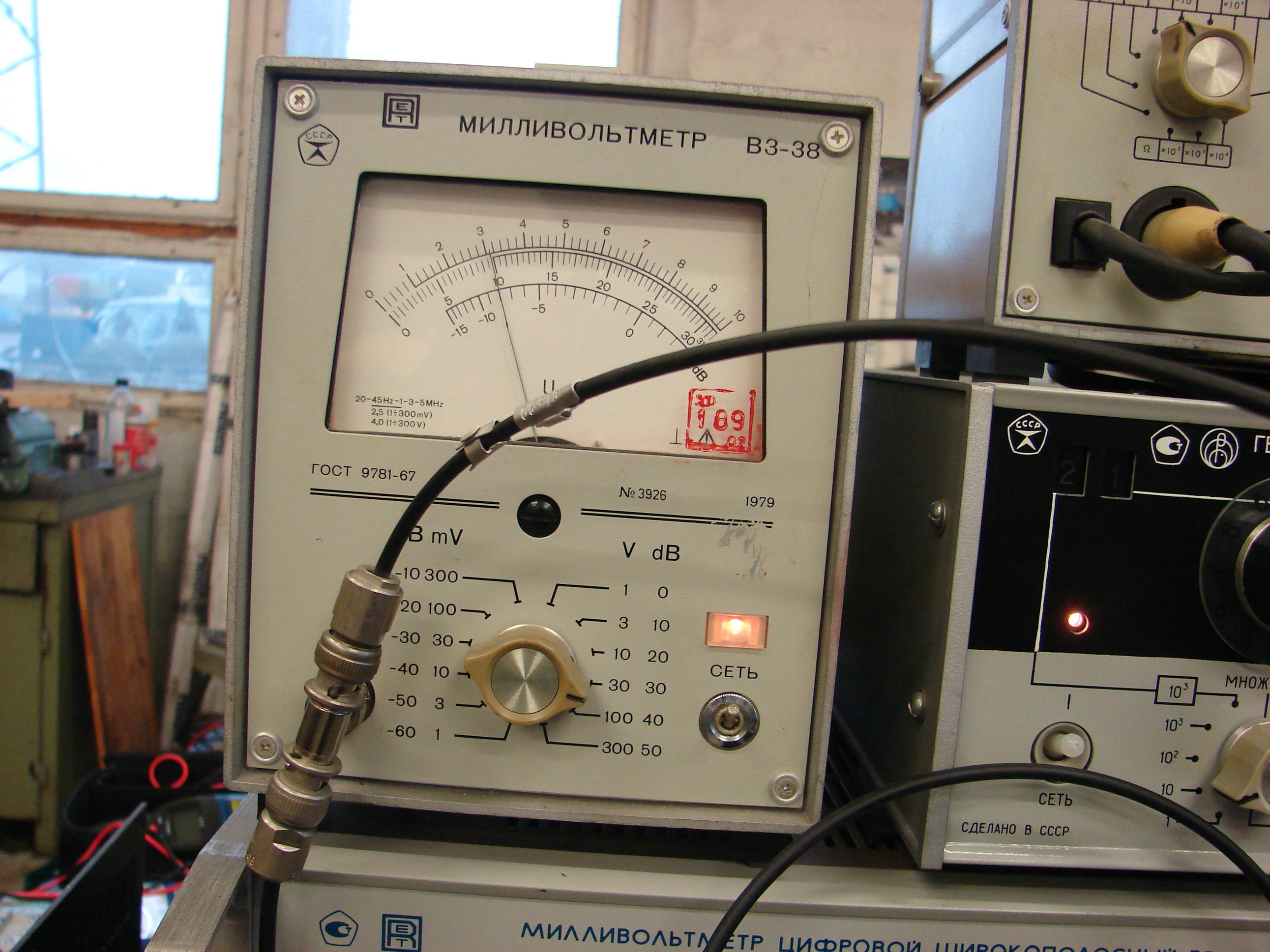

isetehtud 4 oomine takistuskeha. Aga oli soov ka oss väljundisse saada vahelduvpinge voltmeetrile paralleeli. Westbaltis BNC kolmikut ei olnud
Oomis oli. Võtsin igaks petteks 2tk ligi. Hind 1,5 euri. Tulin ringilt tagasi töökotta ja sättisin ossi ka järgi. Ja mida fakki, võlusuits väljas.

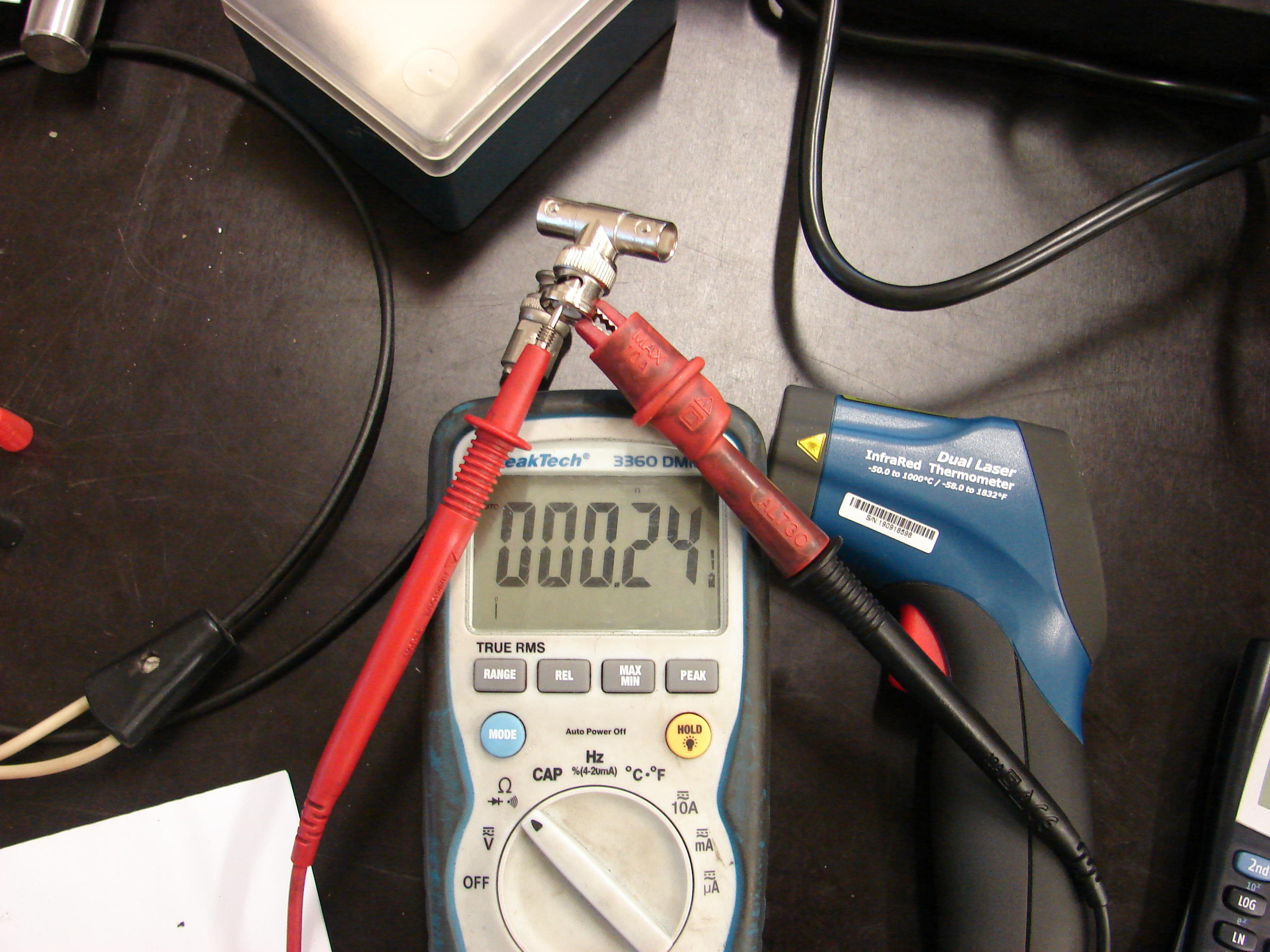

Tuleb välja, et oomi BNC kolmik evib takistust korpuse ja soone vahel 0,4 oomi. No on kuradi tyrblid, isegi sellist asja ei saa tehtud.
Hea et kaks sai võetud, teine evis lõpmatut takistust.



Õnneks olid algatuseks 2 A kaitsmete asemel 630mA kaitsmed ja need ei lasknud kõigel suitsul väljuda.
Peale BNC vahetust sai asja tunnike erinevatel võimsustel soojaks lastud ja uuesti parameetreid mõõdetud.
Lõpptulemusena siis 1V sisendis annab väljundisse enamvähem 10V ja on ka põhimõtteliselt piirajas.



Maksimaalsel koormusel alalispinge väljundis on umbes 20mV, tühijooksul umbes 50mV
Lahtise sisendiga on väljundis vahelduvat 36mV, lühistatud sisendiga 12mV. Toitepinge maksimaalsel võimsusel
on +/-16 volti. Kas nüüd trafo võimsus väike või sekundaarpinge madal, ei tea, aga ega ta sellisel reziimil kogu aeg ei toimeta ka.

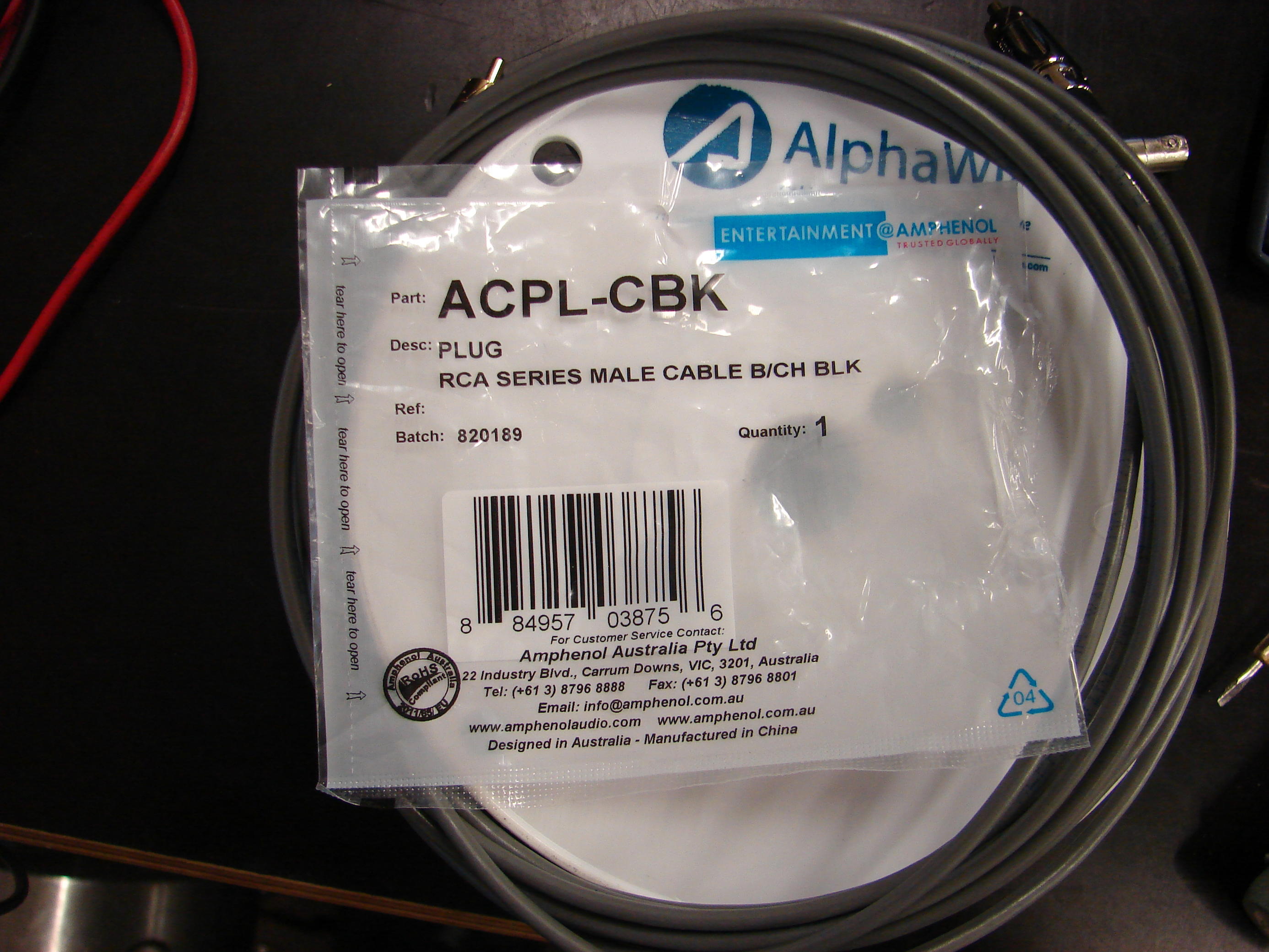

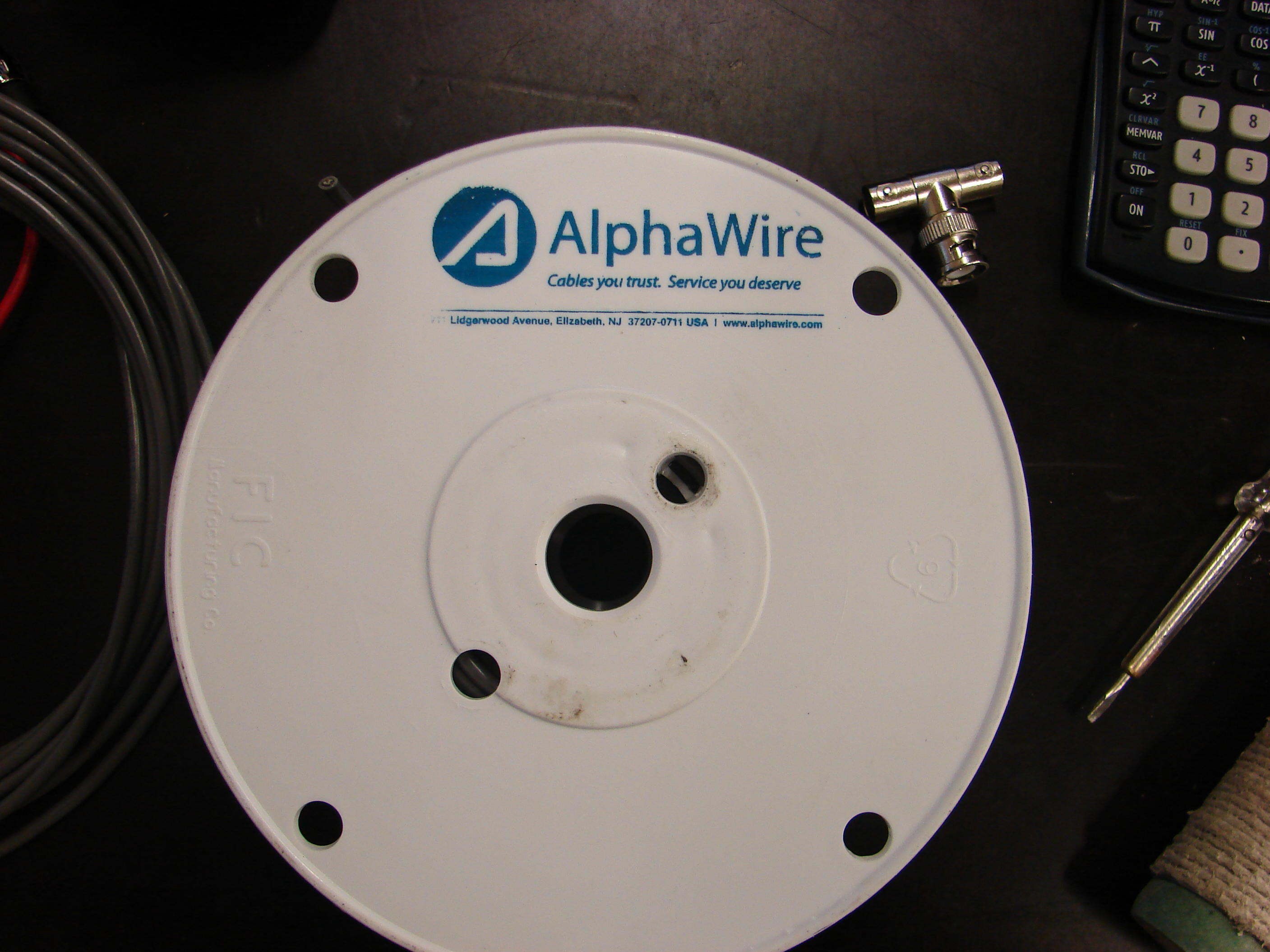

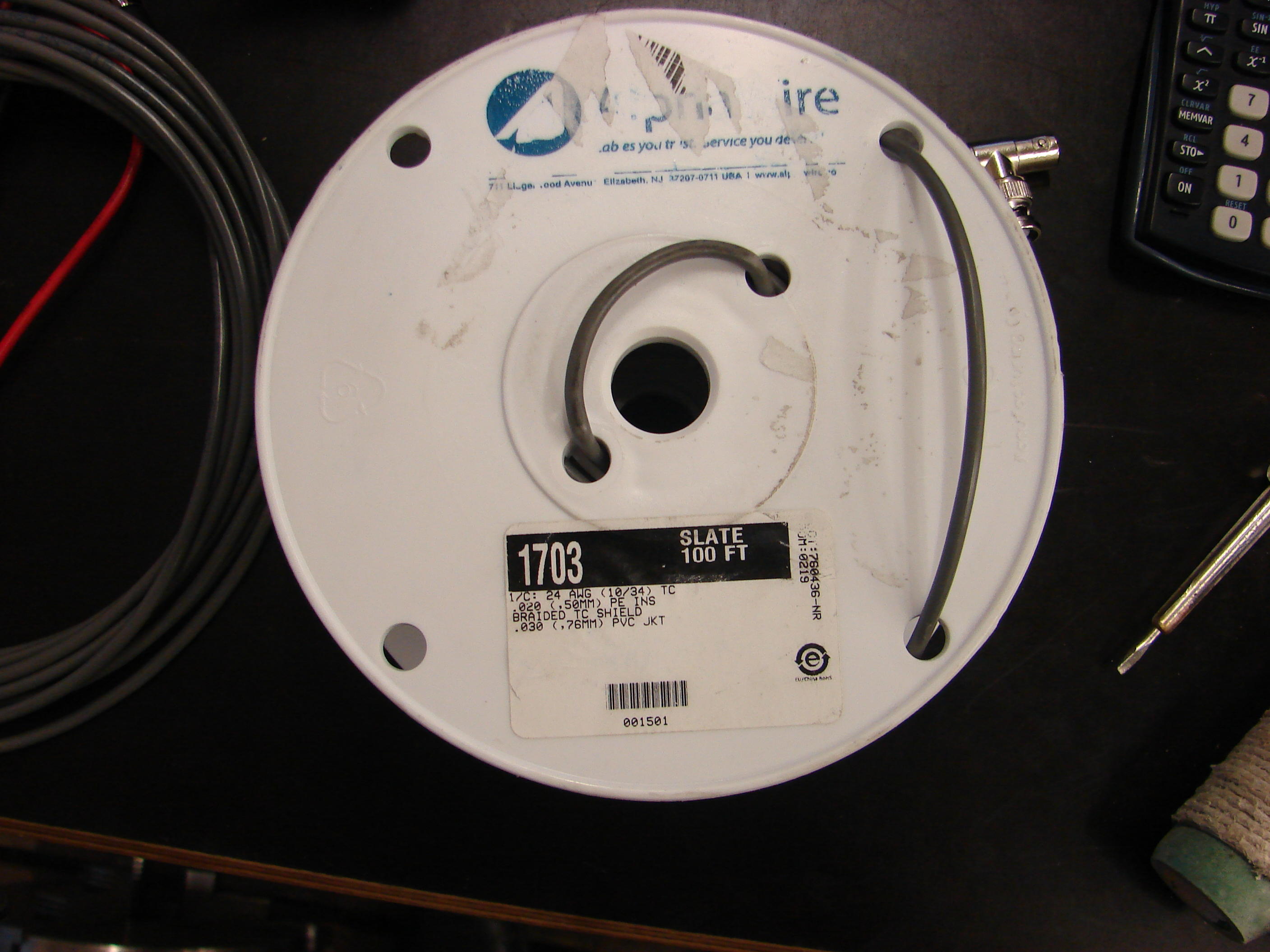

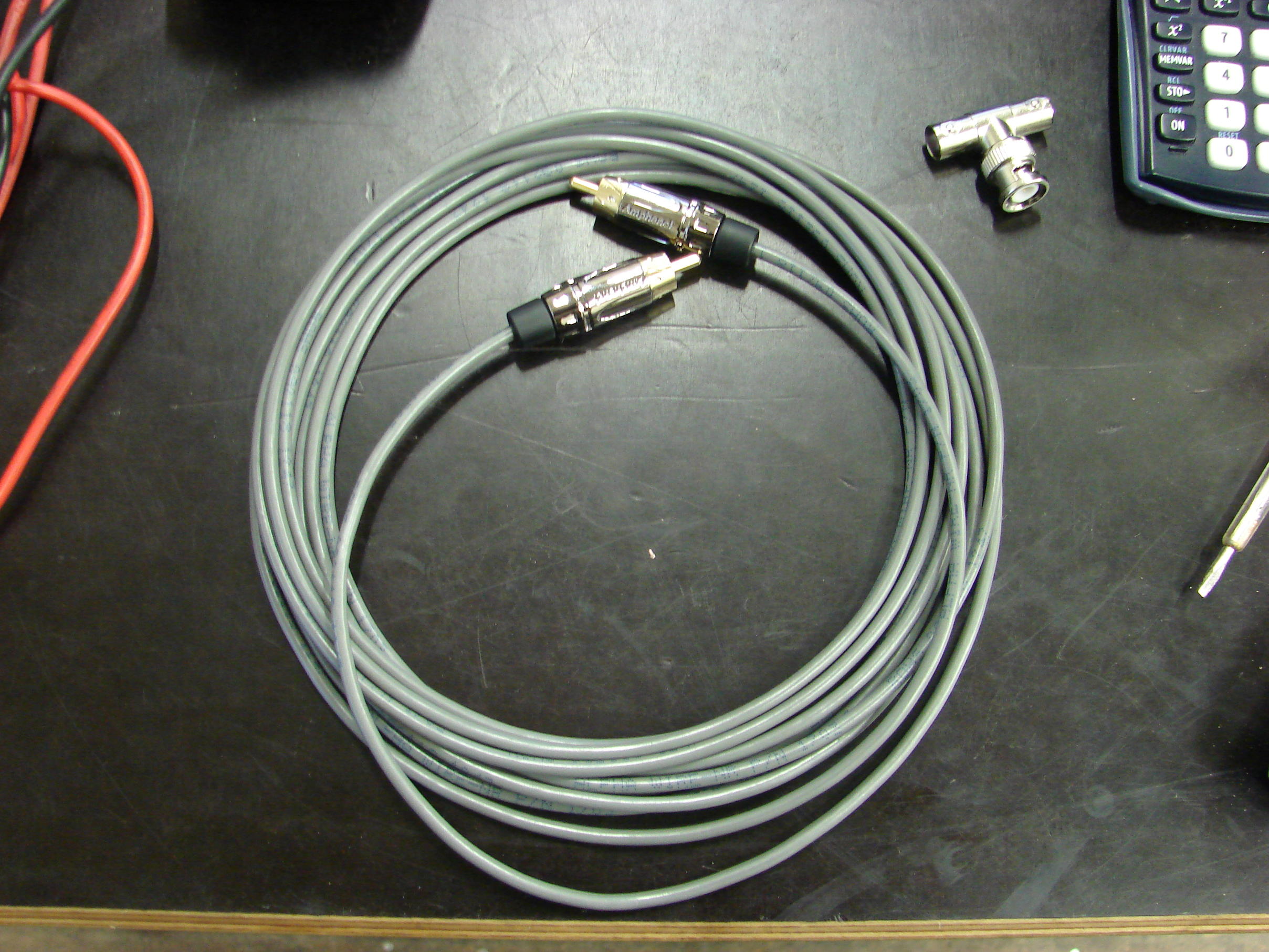

Said ka kaablid RCA otstega valmis tehtud Kaabel 1,3euri meeter Amphenoli otsad 2,30tk. Kaablit julgen kiita.

[Shele]

Vs: Estonia 008 aktiivkastide järeleaitamine

Hr. Sidorovi täiuslikkus teeb talle au! Mina nii ei suuda.

[olavsu1]

Vs: Estonia 008 aktiivkastide järeleaitamine

Hr. Sidorovi täiuslikkus teeb talle au! Mina nii ei suuda.

Suudaksid kõik nõnda, kui oleks tutvusi. Näiteks mina saaks neid plekkvidinaid alles siis soovitud vidinate kogus on 50k ja rohkem. Väiksema koguse korral ei ole mõtet inimesi tülitama minna.

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

Kes on see kontor kes selliseid detaile on nõus tootma alates 50000tk tellimisel?
Meil siin, Eesi Vabariigis?

[olavsu1]

Vs: Estonia 008 aktiivkastide järeleaitamine

See kontor on VASAR. Õigemini see, mis temast järgi on jäänd. Veneajast on hoopis teised mälestused sellest kontorist. Vari-Terra jaoks võis ükskõik mis vidinat tahtma minna, tehti.

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

Nojah, Vasara tootmistehnoloogia on/oli stantsimine ja sellest tulenev stantsi ja järeltöötluse maksumus.
Minu tükid on laserlõikus ja painutamine. Need on nagu kaks paralleelmaailma.
Ja sealjuures on 50000 partii ilmselgelt Vasaras odavam teha.
Aga asjast ka.
Jäi kripeldama nominaalvõimsusel toitepinge väärtus. Panin seadmed hommikul vara vooluvõrku sooja ja õhtul sättisin nullid paika.
On nad ikkagi umbes 20aastat kasutuseta olnud, oss välja arvatud.
Sain nominaalkoormusel toitepinge väärtuseks +/-19,5V. Lasin asjal sõita erinevatel sagedustel 0,5-1,0 nominaalvõimsusel
2 tundi. Natuke sai korrigeeritud võimendust ja oli ka väike astemoonutus, samuti korrigeeritud.
Väljundpinge vahetult enne piirajasse minekut 400Hz juures 9,8-10 volti, seega enamvähem ausad 25vatti tuleb välja.
Trafo temperatuur sõidu lõpuks 55kraadi, jahutusradikas lõputransistoride all 34 kraadi. Tühijooksu toitepinge 26,5V.
Julgen selle pealt arvata, et trafo dimensioon 50vatti ja sekundaari pinge 2x17V on igati korrektne.

[Svago]

Vs: Estonia 008 aktiivkastide järeleaitamine

Estonia 008 aktiivkõlari nominaalne võimsus oli 25W ja max 35W.
Toitetrafoks oli ШЛ20х25 südamikuga trafo. Trafo väljundpinged olid 220V toite korral ja koormuseta olekus 2X20V. Alalispinge oli võimendil 3V väljundpinge korral ±24,8V. Täiskoormusel kukkus ca ±21V-ni.

http://ldsound.ru/25-asa-11-estoniya/

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

Südamiku ЩЛ20х25 gabariitvõimsus on suurusjärk 45-55 vatti venelaste kirjanduse järgi.
Seega trafo võimsus on õige. Küll aga tekitab kognitiivset dissonantsi toitepinge. Hetkel, trafo sek pingel
2x17V on silukondensaatoritel tühijooksul +/-26,5V ja nimikoormusel 19,5V.
On ka sama võimsusega trafot saada ka sek pingele 2x19 ja 2x21 volti aga siis läheb silukondede pinge lõhki.
Vana trafo oli sek pingega 22 millegagi ja kondel 32 volti. Konde nominaal on 25 volti/5000mkf.
Ja käesoleval juhul oli ka üks kondedest lõhki läinud, ei tahaks seda korrata.
3 voldisel väljundpingel mõõdan ka õhtul toitepinge väärtuse ära huvi pärast.
On vee üks anomaalia, aga pildi anomaaliast teen samuti õhtul.
