Estonia 008 aktiivkastide järeleaitamine

[Svago]

Vs: Estonia 008 aktiivkastide järeleaitamine

50VA on jah täitsa OK, muusika pole ju puhas sin. Peaasi, et lüütide mahtuvus ja ESR on OK. Estonia 009 kõlaril oli küll 80VA ja kõrgema väljundpingega trafo.

Mis läbimõõduga on toroidi sec mähise traat?

Võiksid ossiga vaadata väljundis ka 12mV müra, kui sisend on lühistatud. Karta on, et 100Hz, kuna sildalaldi on võimu trükkplaadil, lüüdid on eraldi ja võrgujuhe ning sisendpesa on lähestikku samal paneelil. Umbes nagu peldikus võileiba süüa.
Trafo saaks ju vajadusel varjetopsiku sisse toppida – kuna mehhaanikaga pole probleeme

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

Kui väljundis on 3 volti siis toide on 23,8 ja sekundaari poolne pinge 17,8 volti.
Trafo sek. on tühijooksul 20,2 volti
Tundub natuke jah täielikust õnnest puudu jäävat paar volti.
2x19 trafod said täna tellitud, jõuavad kohale siis teeme uusi katseid.
See toiteanomaalia seisneb selles, et on mingi imelik jõnks amplituudiga 450mv ühes õlas ja 350 mv teises õlas ja 20ms kordusega, pilti ei saa panna, fotoaparaat jäi tööle.
Täiendav 2200mkf konde ei muuda olukorda, äkki mingi silla diood paneb näkku?
On ka võimalus, et alajaamast tuleb mingit sodi sisse. Trafoputka 1000KVA on minu putkast 5m kaugusel ja seal on natuke kehvasti toimetavad reaktiivenergia kompensaatorid.
Hommikused, päevased ja õhtused mõõtmised erinevad oma väärtustelt natuke.

[madis64]

Vs: Estonia 008 aktiivkastide järeleaitamine

See toiteanomaalia seisneb selles, et on mingi imelik jõnks amplituudiga 450mv ühes õlas ja 350 mv teises õlas ja 20ms kordusega...

20ms "kordus" on 50Hz?

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

50Hz jah, aga selle jõnksu näol on ilmselt tegu filterkonde laadimis/tühjenemistsükliga.
See jäi nii kõvasti vaevama, et isegi und nägin sellest ja kell 6.10 läksin asjakohast kirjandust lugema.
Kui panna vertikaalvõimendus 1V siis on pilt täpselt kirjanduses kirjeldatu, 100mV on pilt kole, võiks
ütelda, et lausa paanikat tekitav.
Ilmne ülemõtlemine.
Svago, originaalis tulevad võrgujuhe ja signaalijuhe lausa kõrvuti läbi raami. Praegune lahendus peaks natuke parem olema
kuna toroidi puiste on väiksem originaali omast ja juhtmetel on vahe ikka mitu suurusjärku suurem. Prooviks sai ka üks plekitükk
toitelüliti ja sisendpesa vahele pandud, see ei muutnud midagi.
Hetkel on trafo sekundaari parameetrid 2x17V koormusel 2x1,47A, traadi läbimõõdu mõõdan.

[Svago]

Vs: Estonia 008 aktiivkastide järeleaitamine

Svago, originaalis tulevad võrgujuhe ja signaalijuhe lausa kõrvuti läbi raami. Praegune lahendus peaks natuke parem olema kuna toroidi puiste on väiksem originaali omast ja juhtmetel on vahe ikka mitu suurusjärku suurem.

On küll parem variant. Toroidi puisteväli on väiksem, kontrollitum ja ei vaja mürade suhtes õige asendi leidmiseks ringiratast pööramist. Mul on selline kooliaegne kiiks, mille tekitasid väljateooria loengud. Ja uute asjade ehitamisel arvestan pidevalt erinevate väljadega.
Ma olen alati imestanud näiteks makkide puhul, kus trafo on ülal vasakul nurgas ja võrgulüliti paremal all nurgas. Ja toitejuhe taidleb mööda makki ringi.
Estonia 010 oli vaatamata varjestustele võrgumüra suurem, kui plokid olid üksteise peal.

Estonia 008 võimul võiks palju ringi teha, kuid lõppkvaliteedi määravad kasutatud valjukad. Eriti plekise häälege on 3GD31, ma oleks need asendanud 3GD2-ga ja ega kesksageduse oma parem ole.

Lääne trafodel on päris tihti sec mähis keritud suhteliselt peenikese traadiga ja pinge antakse nominaalsel koormusel. Kuna mähise takistus on suur, siis tühijooksul võib alaldatud pinge tõusta kondekatele üle ohtliku piiri. Parem oleks kasutada 10 000uFX35V lüüte.
Kui originaallüüdist tulid mahlad välja, siis võiks dioodid üle kontrollida.

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

3GD31... Kellele ema, kellele tütar...
Plekine hääl on muarust rohkem valedest filtritest ja summutusest.
Minul jääb tabamata see kõige ümbertegemise vajadus.
Kas olemasolev võimendi täidab temale pandud ülesanded? Täidab
25vatti siinust annab välja? Annab.
Ettenähtud ribas võimendab? Võimendab
Harmooniliste moonutustest ei viitsi jahuda, võimendi võib olla super-puper, numbriga 5 kohta peale koma
aga valjuhääldi traktis on 3 protsenti.
Ei ole väga viljakas tegevus arutada tänaste teadmiste juures 70-date skeemitehnikat ja seda kui lollid ja
saamatud toonased insenerid ikka olid.

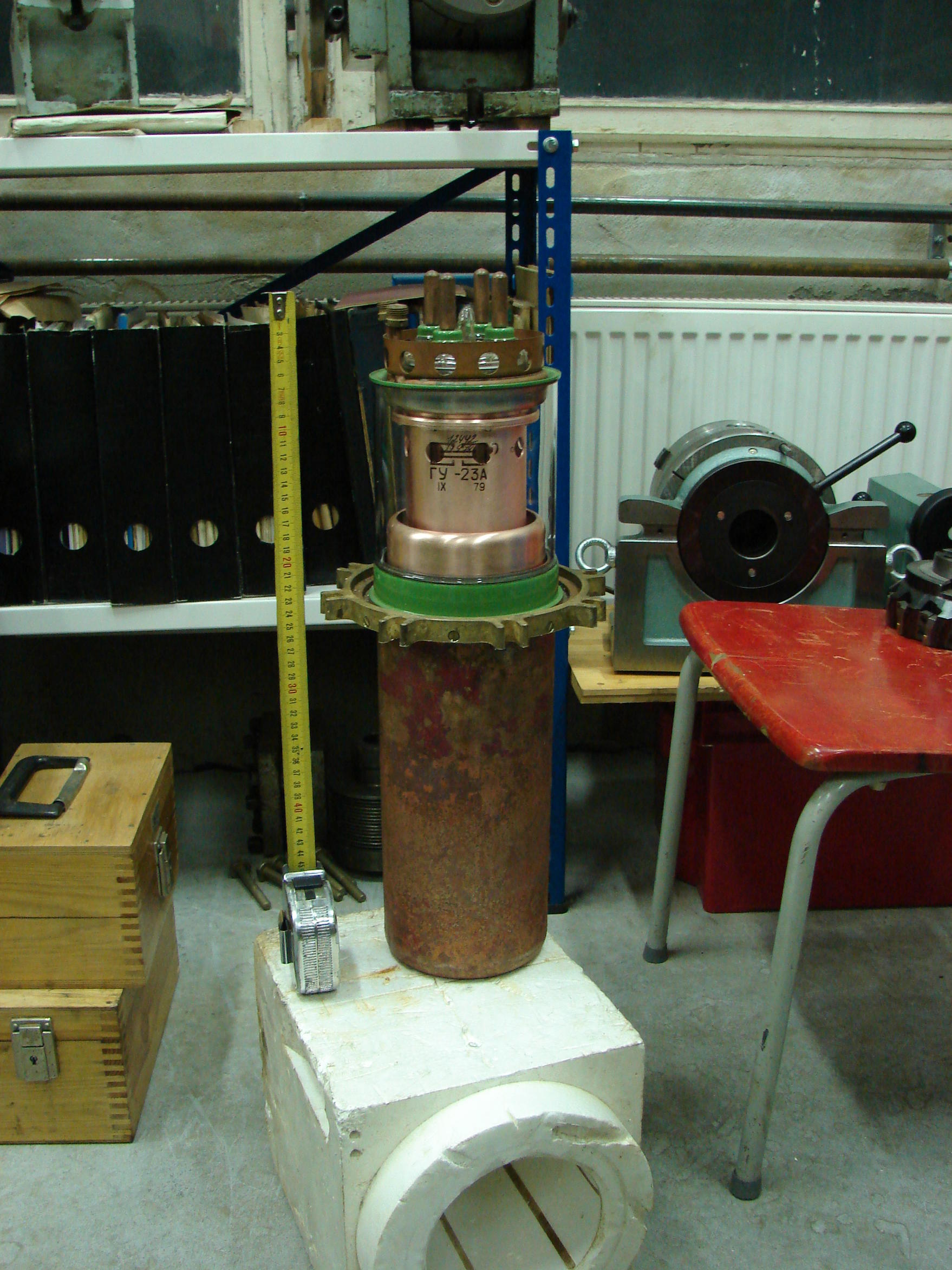

On seade sellise raadiolambiga



Anoodpinge 11kV Anood ja võre vesijahutatud, väljundvõimsus 60kW. Seadmes on võimsus reguleeritav 0-50 ja 50-100protsenti anoodpinge kaudu.
On olnud paar espetsialisti kes arvasivad "kesse loll täna lampidega jamab, see on vabalt transistoridega tehtav"
Ja kui pakud, et no tee valmis, on vaikus majas.

Svetlana Piiteris peaks täna ka neid lampe tootma.

[Svago]

Vs: Estonia 008 aktiivkastide järeleaitamine

http://zvukomaniya.ru/dinamik-3gd31/

[martinj]

Vs: Estonia 008 aktiivkastide järeleaitamine

50Hz jah, aga selle jõnksu näol on ilmselt tegu filterkonde laadimis/tühjenemistsükliga.
See jäi nii kõvasti vaevama,

Võta kogu see skeem lahti ja vea toiteosa juhtmed nii , nagu peab, austades Kirchhoffi seaduseid.

[madis64]

Vs: Estonia 008 aktiivkastide järeleaitamine

50Hz jah, aga selle jõnksu näol on ilmselt tegu filterkonde laadimis/tühjenemistsükliga.

Kas (alaldijärgse) fitrikonde laadimis-tühjenemistsükkel ei peaks täisperioodalaldi puhul mitte 100Hz-ga olema?

[Svago]

Vs: Estonia 008 aktiivkastide järeleaitamine

Kas kõik KD202V dioodid on pärast lüüdi leket elus? Mõne dioodi rikke korral on kõlarist kuulda võrguurinat.

[martinj]

Vs: Estonia 008 aktiivkastide järeleaitamine

Kas (alaldijärgse) fitrikonde laadimis-tühjenemistsükkel ei peaks täisperioodalaldi puhul mitte 100Hz-ga olema?

Need jah , aga selgusetuks jääb, kuhu on ühendatud trafo sekundaarmähise keskpunkt.

[Sidorov]

Vs: Estonia 008 aktiivkastide järeleaitamine

Nii, sai ka täna natuke katsetatud. Trafo sek mähise traadi läbimõõt 0,5-0,55, ausalt ütelda tundub vähe. Kui puusalt lasta.
Ja üks oluline tähelepanek, nii kaua on asjade tegemisest möödas, ei ole automaatselt meeles see, et oss näitab amplituudi.
Ja siis jõllitad pilti ning sügad kukalt. Kuda küll kõik nii sitt on. Ma endale peegli ees häbi-häbi tegin, paniköör selline.

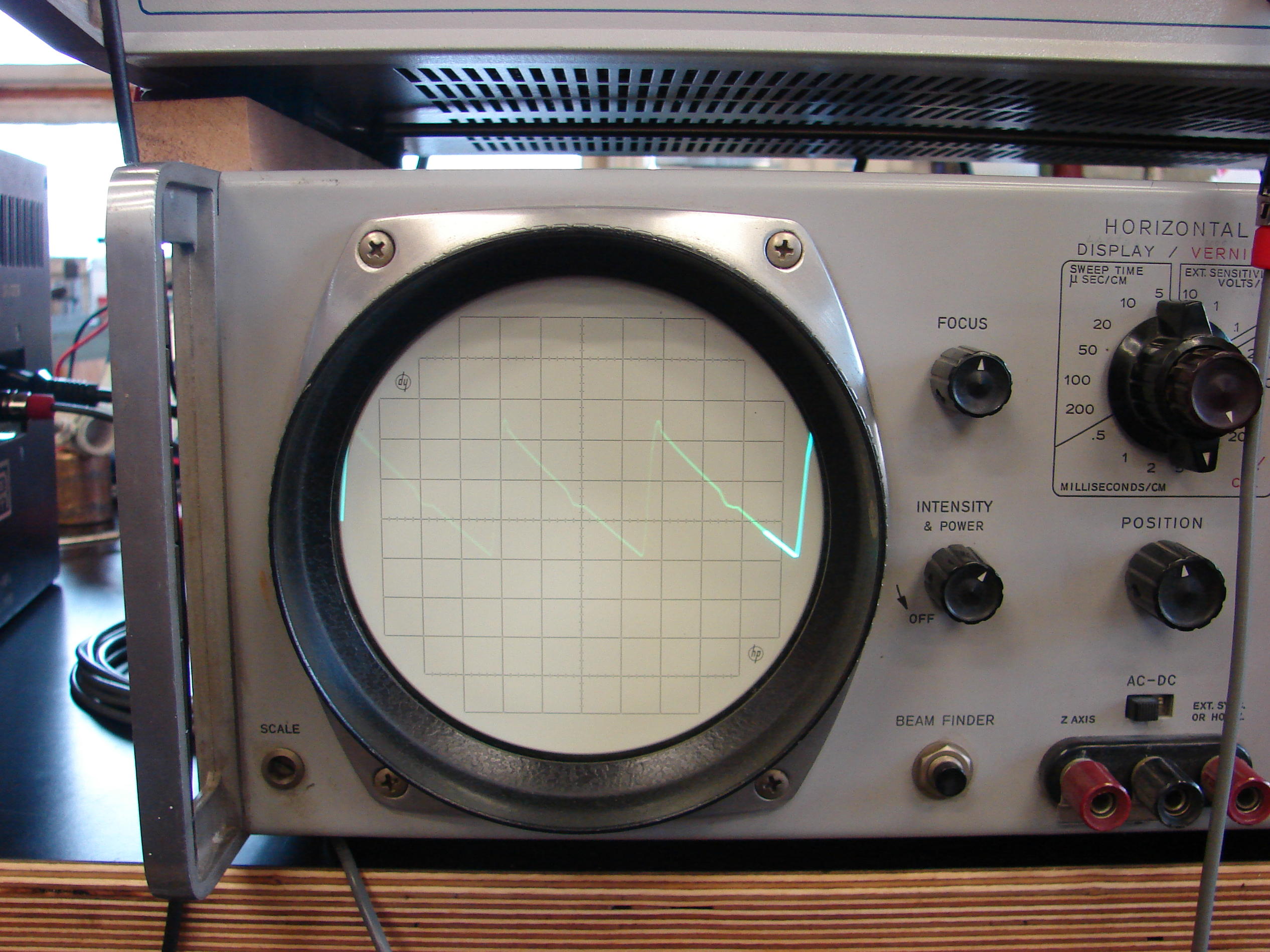

See jõnks millest jutt. Hor. laotus 5ms, vert. laotus 100mv



Tegelikkus on palju lõbusam, puhtam ja kuivem.
Trafo keskpunkt on signaali maaga koos, skeem on esimeses postis. 20ms periood on mõõdetud + õla ja maa vahelt, kui
mõõta +/-vahelt siis saame 10ms ehk 100Hz

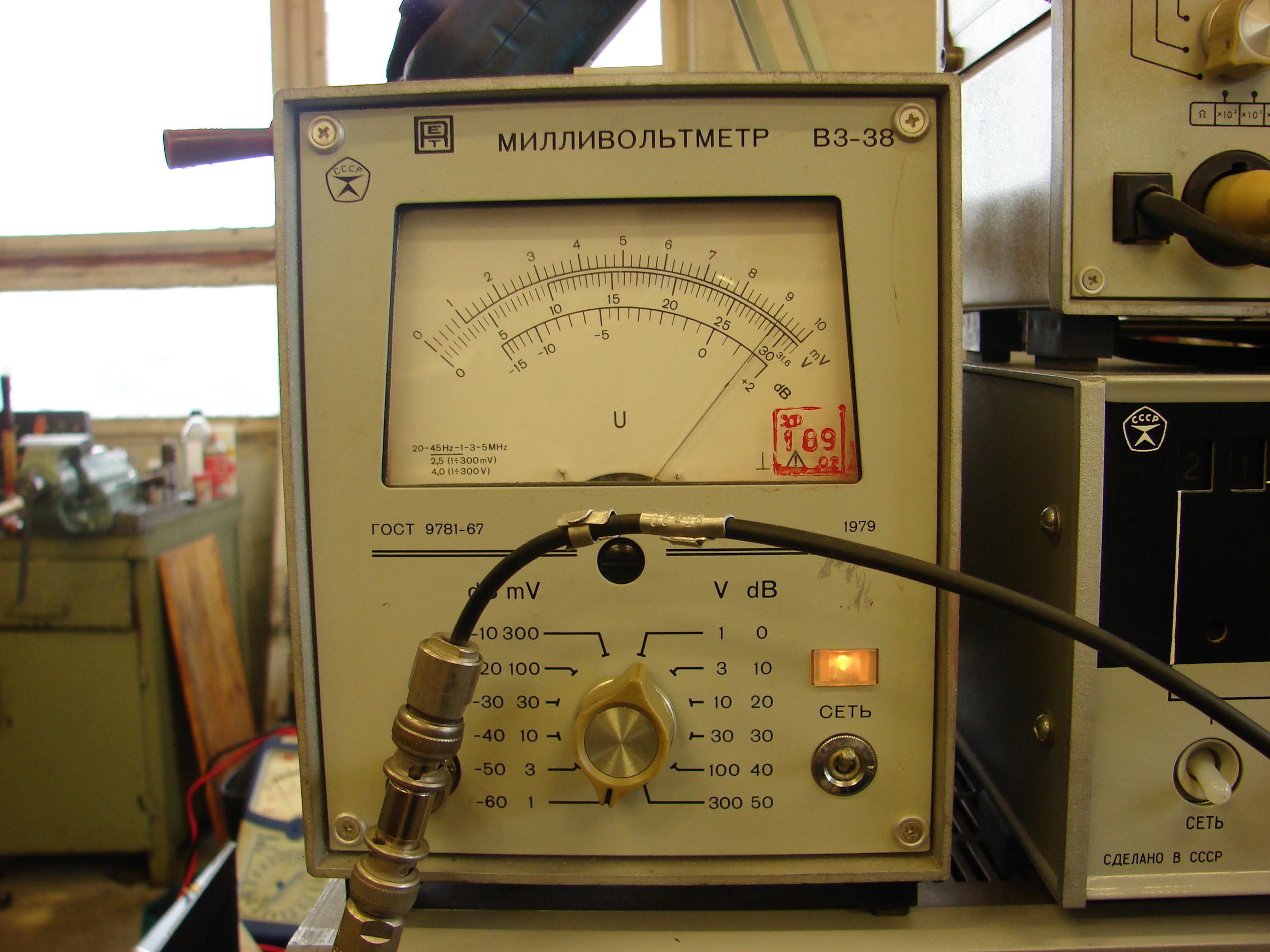

Kui sisend on lahti on väljundis alla 1millivoldi, põhimõtteliselt sama ka lühistatud sisendiga.
Ja oss näitab 100Hz silukondekate laadimis/tühjenemistsüklit.



Nüüd tuleb leida aeg ka kasti ja valjukatega tegeleda.

[Svago]

Vs: Estonia 008 aktiivkastide järeleaitamine

Trafo sek mähise traadi läbimõõt 0,5-0,55, ausalt ütelda tundub vähe. Kui puusalt lasta.

Trafo on siis küll mänguasi. Estonia 008 oli 0,74mm ja Estonia 009 oli 0,9mm traat.

[madis64]

Vs: Estonia 008 aktiivkastide järeleaitamine

20ms periood on mõõdetud + õla ja maa vahelt, kui mõõta +/-vahelt siis saame 10ms ehk 100Hz.

Täisperioodaladi järel peaks silufiltri kondede pulsatsioon maa ja toite vahel ikka ka 100Hz olema? Kummagi poolperioodi siinusetipp peaks sinna oma "panuse" andma ja neid peaks sekundis vist 100 tükki kokku koguma...

[Svago]

Vs: Estonia 008 aktiivkastide järeleaitamine

Ma olen mitu korda näinud, et Estonia-010 lõppvõimul on jõumehed KD213A dioodide trükkplaadi kõveraks keeranud ja vooluradades tekkinud katkestus. Võim küll töötab, kuid sildalaldi osa dioode ei anna ühendust ja trafo uriseb kergelt.

Pidavat olema Estonia trafo tüüpviga Aga kaob nagu imeväel, kui trükkplaati remontida.

Kui aktiivkõlaril polnud ostes originaaltrafod ja lüüt lasi mahlad välja – siis on ju võimalik ka mõne dioodi katkestus? Aga dioode on ju kuradima raske kontrollida …

Vabandust, ma rohkem ei sega.
