Seitsmesegmendiline LCD

[Kkert]

Minu kätte toodi ühe masina juhtplokk mille ekraaniks seitsmesegmendiline lcd.
Olenevalt ekraani näidust osa segmente ei tööta.
Kui nupust teised numbrid ette klõpsida, siis need vigased segmendid jälle töötavad aga teised (mis enne töötasid) ei tööta.
Ehk siis, olenevalt mis numbrit kuvatakse, mõni segment ei tööta.

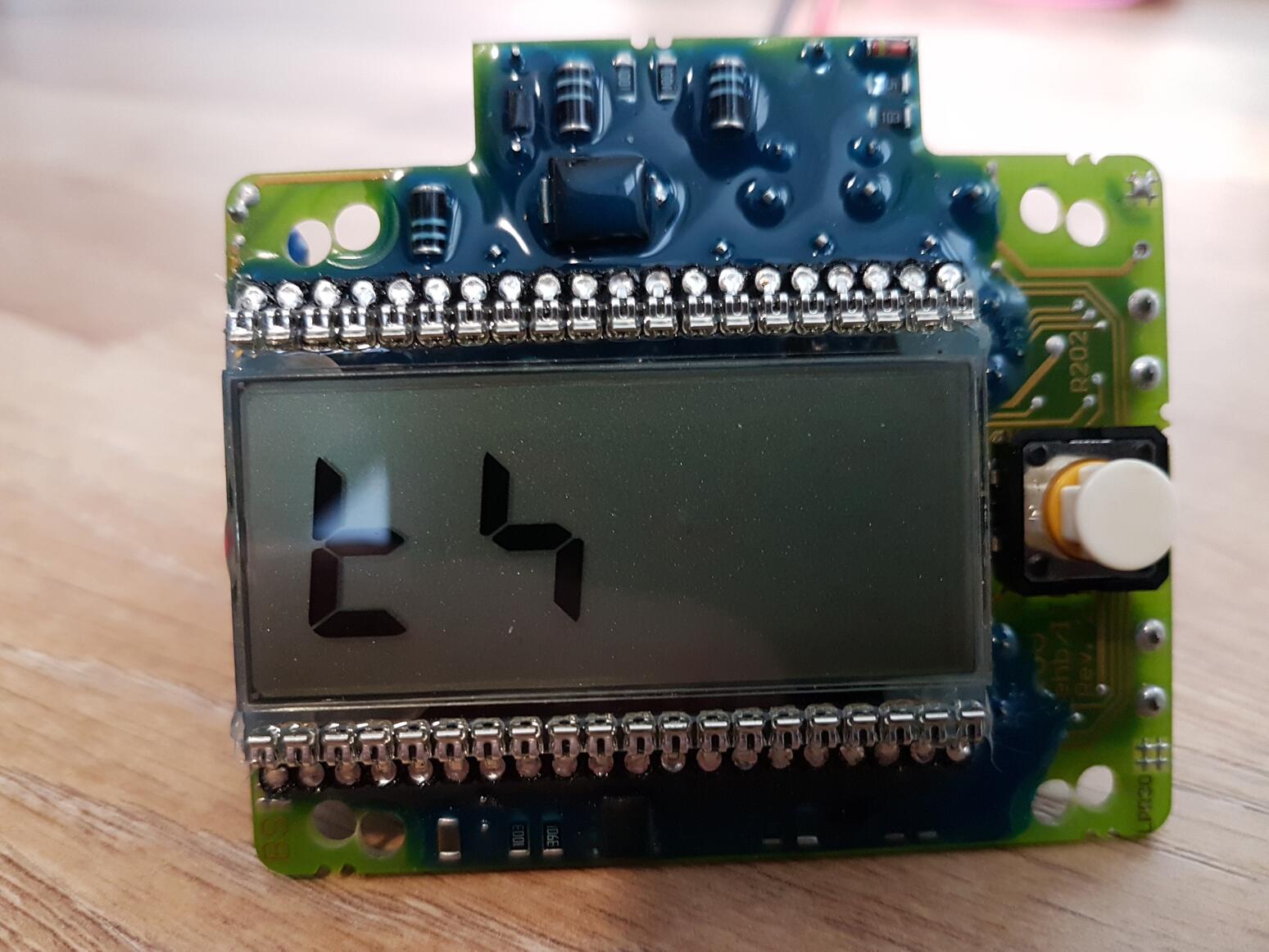

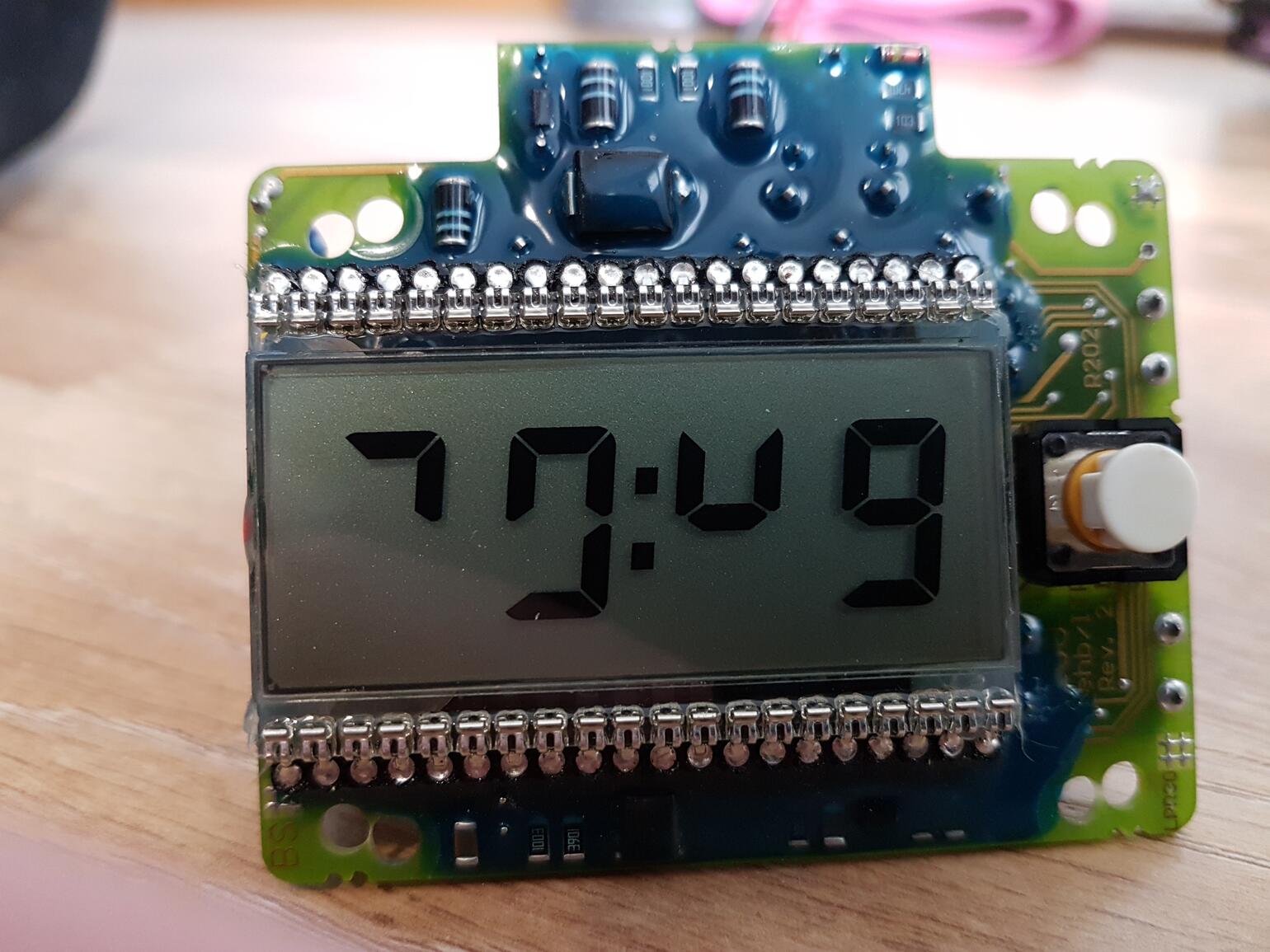

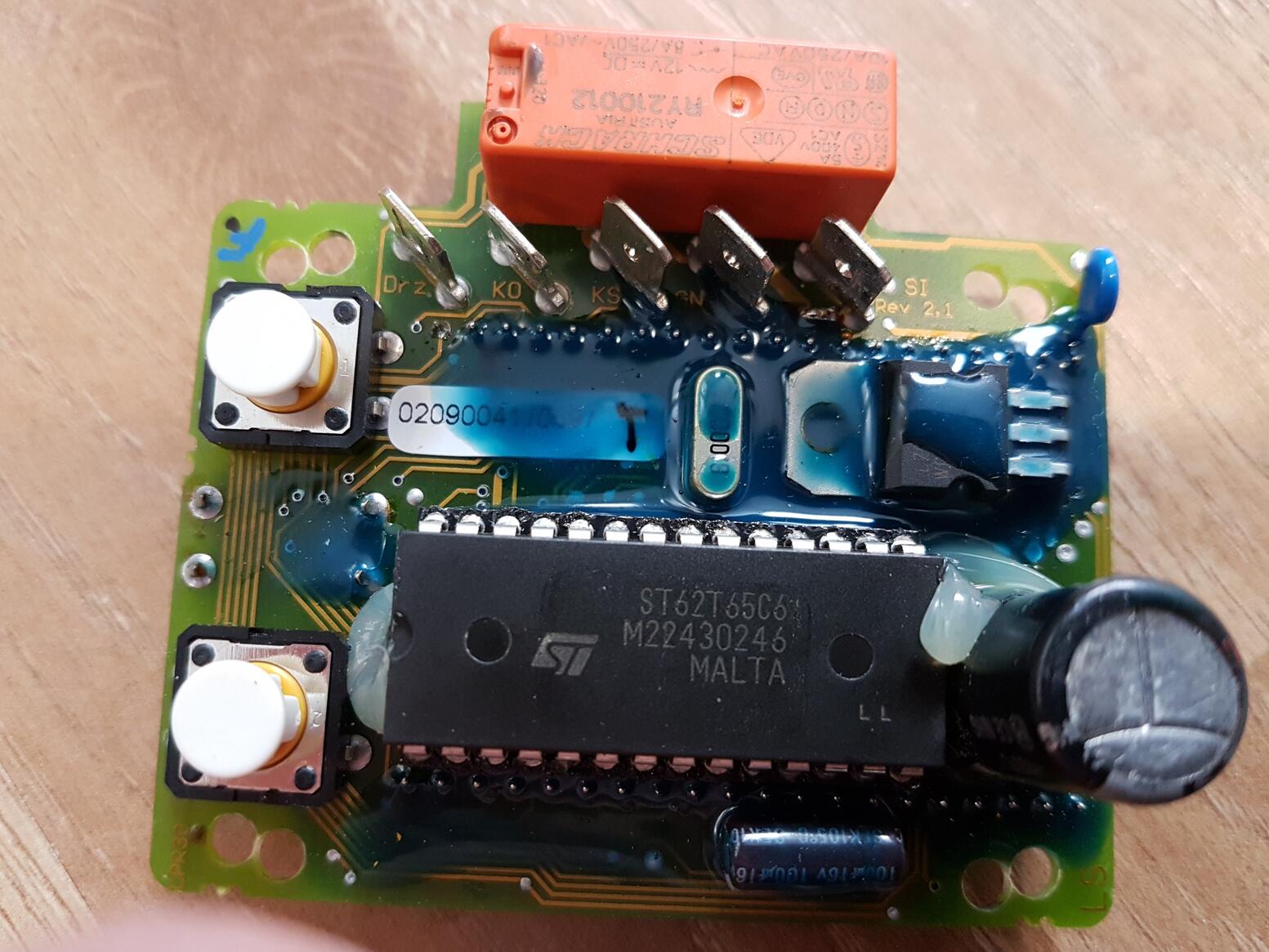

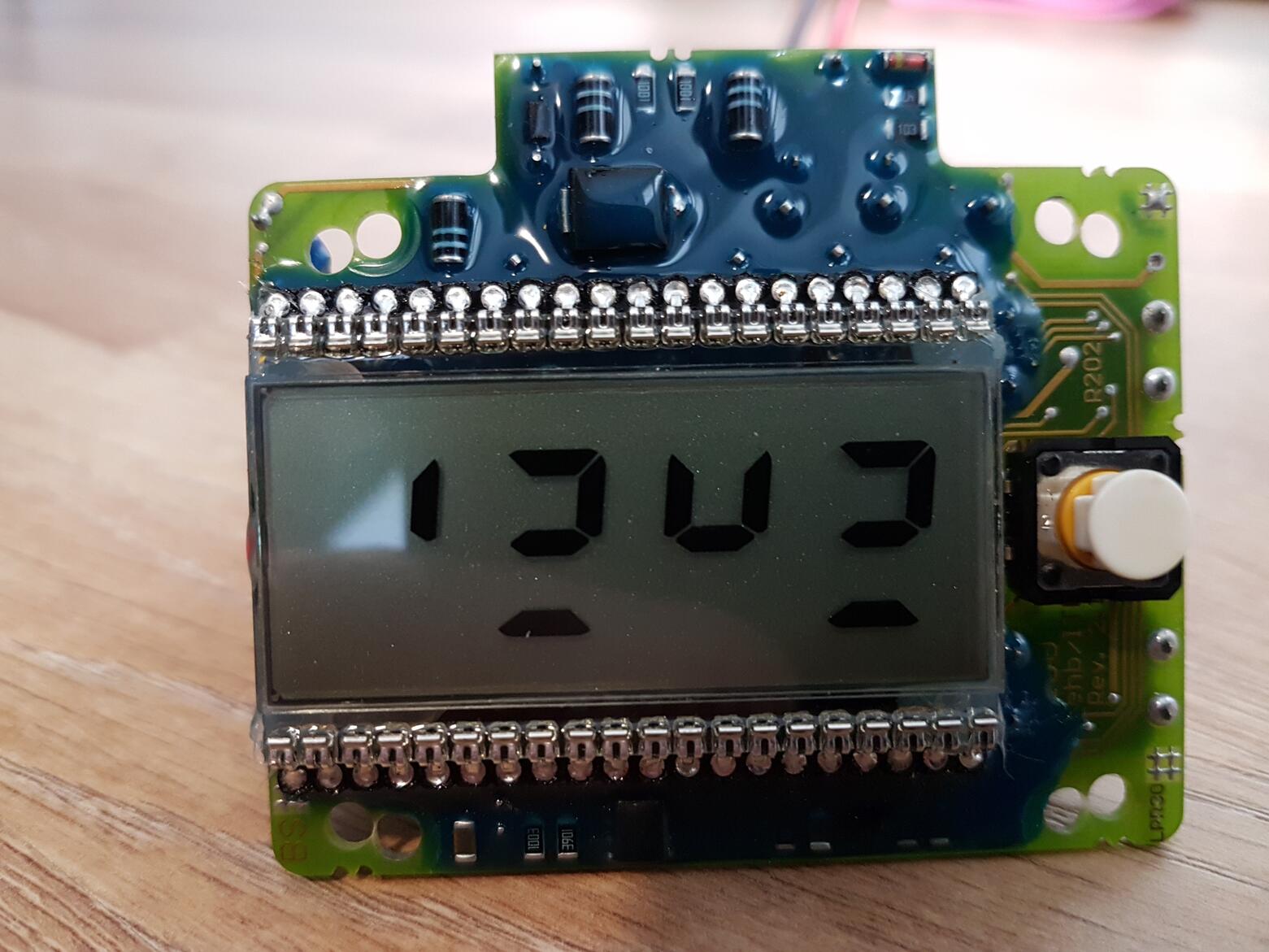

Keeruline seletada, aga lisasin pildid ka.
Pealtnäha midagi oksüdeerunud või lahti tulnud ei ole.
Ja minu loogika järgi ekraanis ka viga ei tohiks olla, sest siis need vigased segmendid ei töötaks ju ühegi numbriga.
Tundub üsna lihtne vidin, aga mõistus peale ei hakka.
Töötab ta 12v pealt. Ise mõtlen et äkki kondekad ära kuivanud ja regulaator ei anna enam puhast 5v ja sellepärast plokk läheb lolliks.
Aga ei ole ostsilloskoopi ka käepärast et kontrollida.

[Elektrik]

Lüüdid võivad olla, aga kahtlen. Ossiga pole midagi teha väga, kui vaid pulseerimist vaadata.
Testiga mõõta pinge, kas on korras.

Variant on veel kehva ühendus, LCD, nupud.
Külmjooted, mikropraod.

Üle tinutada kõik LCD jalad esiteks ja nupud.
hea oleks mikroskoobi all üle vaadata.
Kas mikroskeem on pesas või otse plaadile joodetud?

Lüüte lihtne vahetada. Ja ei maksa suurt midagi ja on kohe saada.
Ekraan pigem ise kutu ma kipun arvama.
Uue saab alist või siis ka äkki mõnes euroopa poest, siis ei pea nii kaua ootama.

https://www.aliexpress.com/item/32770071469.html
