Lampraadio ümberhäälestamine Fm sagedusele

[Elar]

FM ploki skeem on ka JPG-na saadaval
http://hamradio.online.ru/oldradio/images/...c_latvija59.jpg
http://hamradio.online.ru/oldradio/images/...sc_octava_1.jpg

[martinj]

Ikkagi, mida ma pean tegema, et neid djvu faile lahti saada ???

http://www.djvu.com/solutions/document/
ja sealt installid IE plugina

[janar74]

Leidsin selle raadi orig. skeemi selliselt aadressilt http://oldradio.qrz.ru/book/ural-112.djvu, Kas keegi seletaks selle skeemi j'rgi milliste kondede mahtuvust peaks muutma ja kui palju, et saada asja fm sagedusele. Kas seda kuidagi arvutamise teel ei saa teada ve.

[martinj]

Leidsin selle raadi orig. skeemi selliselt aadressilt http://oldradio.qrz.ru/book/ural-112.djvu, Kas keegi seletaks selle skeemi j'rgi milliste kondede mahtuvust peaks muutma ja kui palju, et saada asja fm sagedusele. Kas seda kuidagi arvutamise teel ei saa teada ve.

vaata mu teist juttu siin teemas, tähistused on samad
Täpseid väärtusi ei tea ja saaks arvutada kui teaks nende poolide induktiivsust. Muide ostsilaator töötab vist selles skeemis 2 vôi 3 harmoonilisega ..

[janar74]

Kas k]ikidel kondedel tuleb mahtuvust v'hendada, kui suurte vahedega see v'hendamine peab toimuma??? Faradide suhtes.

[martinj]

pane umbes 25% väiksemad C9 asemele pane mingi 75..80pF

muide, sellest skeemist ,mis leidsid pole kasu Ull plokk on seal kast, mille peal on ip2
Ja see latvija skeem , mis eespool on, see vist ei sobi, see nati teine...

[saformo]

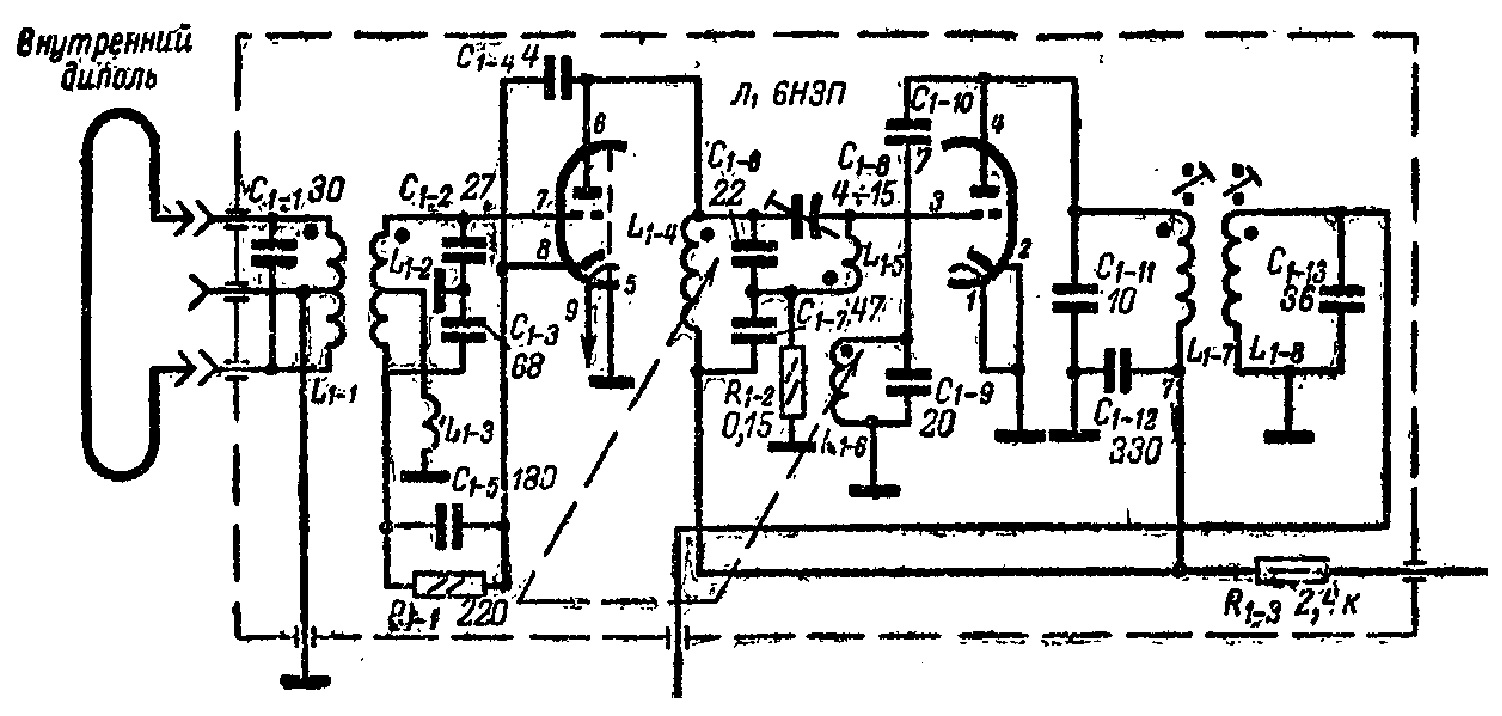

Üks UKV ploki skeem on siin, aga see käsitsi parandus (C9 + C11) on valmistajatehases tehtud. Peaks olema parem ülevaade asjast, tegutseda tuleks siis ainult selle ploki piirides. Mujalt ei tohi midagi häälestada (ülejäänud vahesagedus, lainevahetus & muu).

[Tuki]

Vs: Lampraadio ümberhäälestamine Fm sagedusele

Tere foorumlased.
Kasutan vana teema ära.
Plaanis teha vana lampraadio Sakta ULL plokk FM peale. Plokk on IP1.
Keegi siit on kindlasti asja omal nahal järgi proovinud ja oskab ehk skeemi järgi vähe detailsemalt öelda, milliseid kondesi ja pooli näppida ja milliseid mitte. Ehk saab keegi teinegi siit tulevikus abi

[Shele]

Vs: Lampraadio ümberhäälestamine Fm sagedusele

UKV on ukka UKV ka teises sagedusalas, FM tähendab sagedusmodulatsiooni ja on sama mõlemis sagedusalas, Selle ploki ünbertegemisse ei usu: see on liiga lihtsa skeemiga ja ei tule toime thedalt üksteise kõrval jaamade eraldamisega (naaberkanali selektiivsus ja ristmodulatsioon). Kui töötab ja tahad säilitada, siis konverter ette.

[Pläsku]

Vs: Lampraadio ümberhäälestamine Fm sagedusele

http://radiofokus.ru/Radiofok/modernizaciya/UKB-FM.djvu

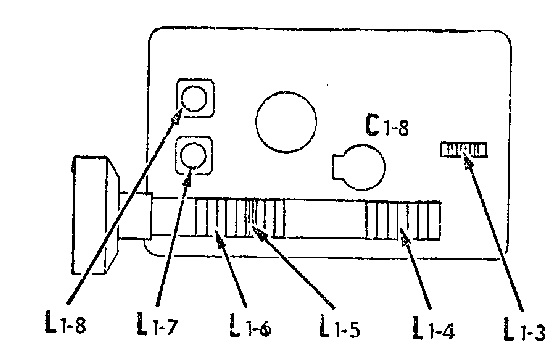

Katkend ka ИП-1 skeemist.

Veel lugemist

https://bit.ly/2M9SU9g

https://bit.ly/2xRBdZa

https://telefunkin.livejournal.com/2641.html

[Farad]

Vs: Lampraadio ümberhäälestamine Fm sagedusele

konverter, tuttava sõnul töötab hästi: https://www.tme.eu/en/details/zsm-24...ly-kits/jabel/

skeem: http://balek.v.sweb.cz/radiotechnika...t/cciroirt.htm

[Tuki]

Vs: Lampraadio ümberhäälestamine Fm sagedusele

konverter, tuttava sõnul töötab hästi: https://www.tme.eu/en/details/zsm-24...ly-kits/jabel/

conversion VHF 88-108MHz to VHF 66-74MHz

Kas too mitte ei konverteeri sagedust alla?

[Farad]

Vs: Lampraadio ümberhäälestamine Fm sagedusele

conversion VHF 88-108MHz to VHF 66-74MHz

Kas too mitte ei konverteeri sagedust alla?

alla ongi antud juhul vaja, vastuvõtja on OIRT

[aqv]

Vs: Lampraadio ümberhäälestamine Fm sagedusele

Praegu peaks saama jälle konverterit kasutada. Aegu tagasi, kui jaamu oli vähe, õnnestus Soome jaamad Tallinna omade vahele sättida. Nüüd pole 70MHz peal midagi segamas.
Peab sahtlipõhjast välja otsima. Kunagi müüdi sellist mis käis antenni külge.

[Radiool]

Vs: Lampraadio ümberhäälestamine Fm sagedusele

Kas keegi on ka uurinud, kuidas õnnestub 20MHz FM ala normaalse ribalaiusega 8MHz peale ümber konverteerida? Kunagi sai neid kvartsiga konvertereid 174PS1 peal tehtud ja seal jäid küll osad jaamad nurga taha peitu.
