Droon

[Kivisalu]

Tervitus!

Mure järgmine, et suutsin ühe drooni alla kukutada.
Katki läksid 2 tiivikut (mis on väga väike mure) ja kaamera juhe/pistik (mis on juba oluliselt suurem mure).
Arvatavasti seoses kaamera (toite)juhtme purunemisega, läks nn emaplaadil miskit lühisesse.
Nüüd ongi lugu selline, et kaamera ei tööta.
Kaamera juhtimine käis läbi wifi (kaamera sees). See ka ei tööta.

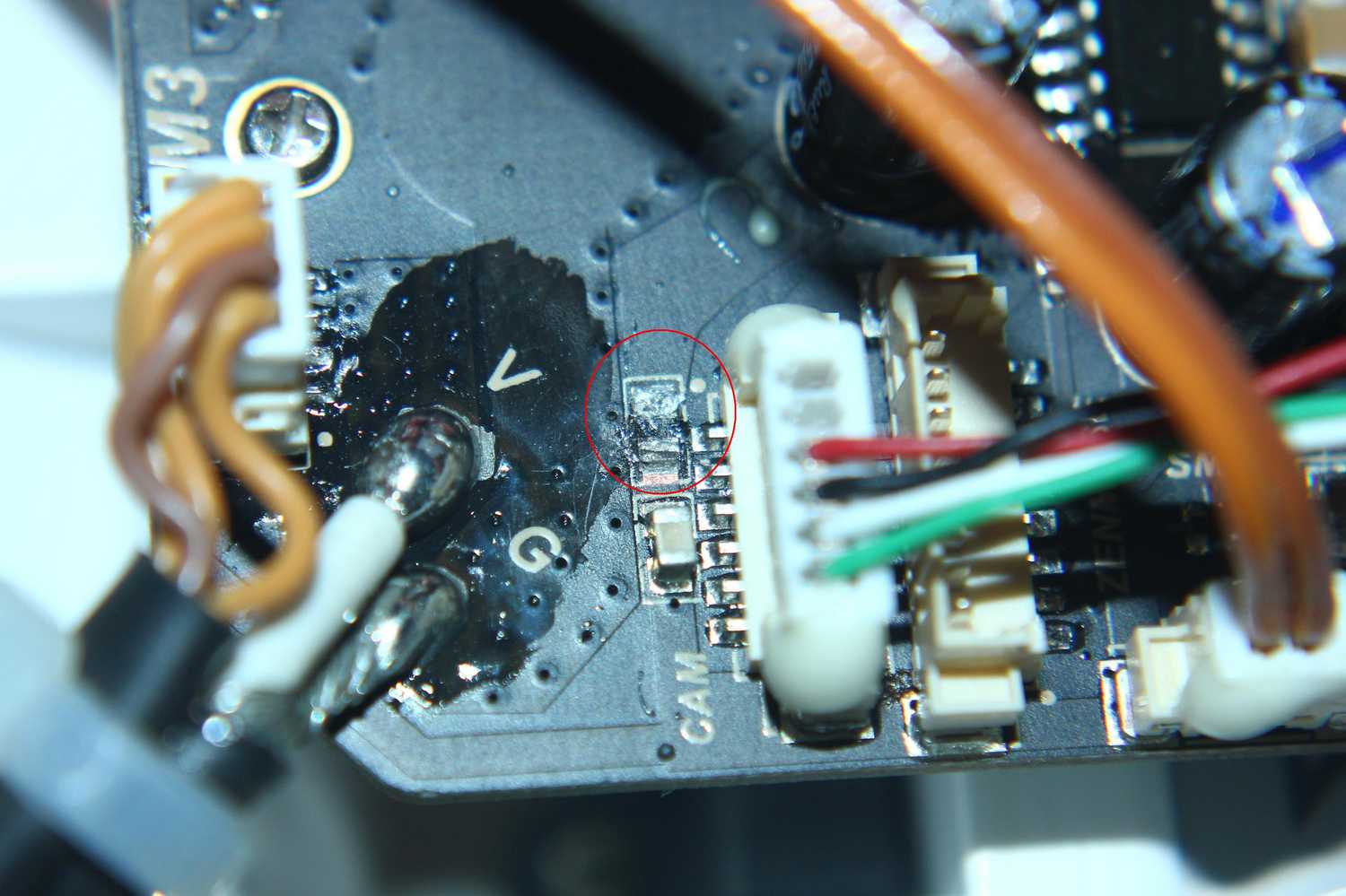

Lisasin pildi. Selles kohas, kus punane ring, oli samasugune element, nagu ringi kõrvar.
See oli tahmane ja mõra sees. Kui kruvikaga kergelt puudutasin, pudenes laiali.

Käisin erinevates elektroonika remondiga tegelevates kohtades (Tartus). Kõik tõstsid käed üles.
Nüüd siis küsimuste küsimus: Kuidas kaamera jälle toimima saab?

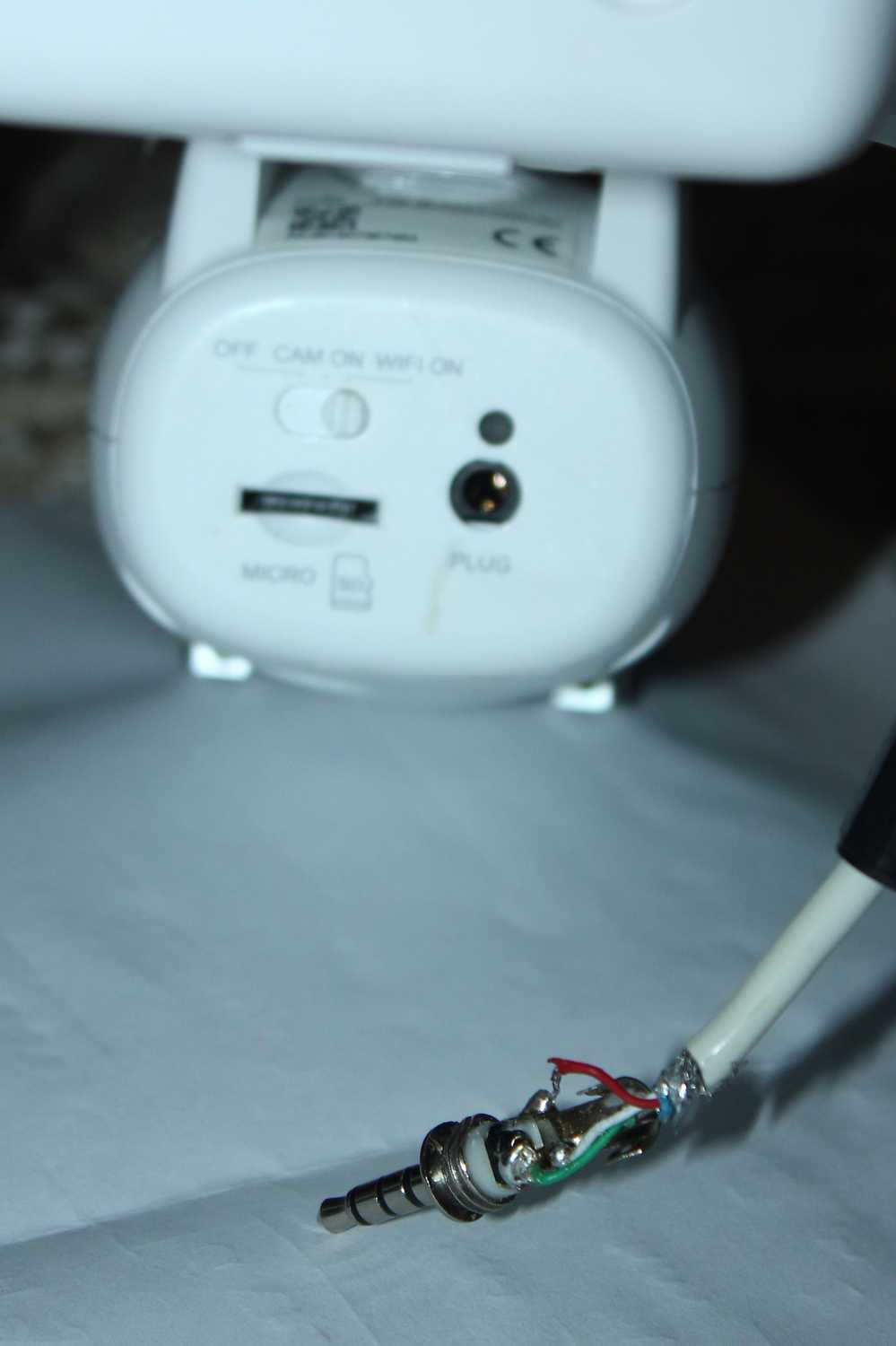

Ah jaa... kaamera pistik on 4 kaabliga (3,5mm) ja see läks katki. Olen 85% kindel, et katkisest pistikust suutsin tuvastada kahe kaabli paiknemise: valge keskel ja roheline temast järgmine.


Droon on siis DJI Phantom 2
Kõik nõuanded, soovitused teretulnud
Kui keegi teab kedagi, kes teab kedagi, kes drooni jälle ellu ärataks, siis need kontaktid on vägagi oodatud. Eelistatud asukoht Tartu.

Tänud ette!

[andruslill]

Vs: Droon

Vastus esimesele küsimusele, ehk siis punase ringi kõrval on SMD kondensaator. Kui see detail, mis maha põles oli täpselt samasugune, siis on ju lihtne mõõta olemasoleva mahtuvus ja ongi kõik. Pigem peaksid laskma üle mõõta ega toiteahelas pole endiselt lühist. Mis pingel kogu see kupatus töötab? Selleks, et kondensaatoris tekiks ülelöök, peaks sellele rakendatud pinge olema suurem lubatust.
See detail, mis on hävinud võis olla ka vabalt takisti või induktiivsus ( drossel ). Kuna tegemist vaid nelja juhtmega, siis igas firmas kus on elektroonik suudetakse tuvastada toite/maa/signaali juhtmed. Ise asun kahjuks Haapsalus-Tartu ju suur linn, peaks ju pädevaid tegijaid olema.

[rainadov]

Vs: Droon

See põlenud detail võis olla, kondensaator, aga ei pruukinud. Samasuguse välimusega on SMD detaildena: termistorid, isegi takistid ja hulgi kondensaatoreid. Kõigil on tähtis teada nominaali! Samas see vool, mis põletas detaili maha läbis ju ka teisi ahelaid. Seega suure tõenäosusega on purustusi ka nendes. Vaja oleks tervet plaati, et kindlaks teha, mis seal tegelikult oli või skeemi, saamaks aru, mis veel võib olla läbi põlenud! Küsimus taandub sellele, kas kogu ettevõtmine on seda väärt? Ajaliselt ja rahaliselt.

[martinj]

Vs: Droon

Kondensaatorid reeglina ei põle..vähemalt mitte sellise pinge juures, mis mõnest liitiumelemendist väljub. Arvatavasti on tegu kas takisti ja tõenäolisemalt induktiivsusega.
Aga samas selle induktori põlemine on tagajärg. Eeldatavasti lühis kuskil ja/või mootori(te) juhttransid lühises. Tegelikult täna õnne, et et see smd jubin läbi põles. Aku põleb veidi energilisemalt

[rainadov]

Vs: Droon

Kondensaatorid reeglina ei põle..vähemalt mitte sellise pinge juures, mis mõnest liitiumelemendist väljub. Arvatavasti on tegu kas takisti ja tõenäolisemalt induktiivsusega.
Aga samas selle induktori põlemine on tagajärg. Eeldatavasti lühis kuskil ja/või mootori(te) juhttransid lühises. Tegelikult täna õnne, et et see smd jubin läbi põles. Aku põleb veidi energilisemalt

; Kondensaator tavaliselt lõhkeb ja laseb tossu välja, kui lekib, ...siis ka kuumeneb.aga eelnevad ahelad?

[murphy]

Vs: Droon

keraamiline kondensaator lekib mida?

[Arvi]

Vs: Droon

Aga me ju ei tea, kas tegu oli keraamilise kondensaatoriga või mitte. Või kas üldse kondensaatoriga. Teemaalagataja ütleb et "samasugune" ja et "tahmane", seega ilmselt tähendab see "samasugune" et samade mõõtmetega. See aga jätab detaili olemuse määratlemiseks päris laia võimaluste ringi. Pildi järgi ilmselt raske määrata aga kui keegi plaati oma käes saab vaadata, siis peaks määratlemine täiesti võimalik olema.

[Kivisalu]

Vs: Droon

Tänud kõigile, kes siiani on oma aega ja vaeva kulutanud.
Täpsustan: selle punase ringi sees oli visuaalse väljanägemise poolest täpselt sama element, nagu seal kõrval on.
Suutsin internetiavarustest leida sellised asjad:

http://www.phantompilots.com/threads/fried-circuit-on-ph2-v-3-0-non-vision.32245/

http://www.phantompilots.com/threads/problem-with-my-dji-phantom-2-mainboard-diodes-burned.30556/
Tundub, et sama mure, mis minul.
Teises postitused on arutletud ka teemal, mis detailiga tegu.
Soovitatakse a) välja vahetada kogu plaat või b) sild peale joota.
Samas, endiselt on õhus probleem, mis põhjustas selle detaili söestumise.
Sillaga võib juhtuda see, et põleb järgmine asi maha.
Minul endal pole kahjuks ei pädevust ega vajalike tööriistu, et kontrollida näiteks kaamera korrasolekut vms.

Nendes remondikohtades, kus käisin, ei hakatud isegi süvenema teemasse. Öeldi kohe ei ei ei ei :P
Mõtlen, et kui lähen tagasi ja näitan sõrmega, et mis detail ning kuhu tuleb panna, siis äkki võtavad siiski töösse

[Arvi]

Vs: Droon

Noh alumisest postitusest: "It's a 1uH Inductor, 0805. It supplies battery power to the CAM connector there". Kuna kaamera pistik purunes siis ilmselt läksid miskid karvad kokku ja lühise tulemusel võis see induktiivsus väga kergesti maha põleda. Silla pealejootmine ei ole kõige parem mõte sest järgmise samasuguse case korral võib siis juhtuda see et hakkad uut mainboard-i otsima (jäi seal tekstis silma kellegi ütlus "it's cheap - 60€")...
