244Hz PWM/0-10v analog -> 0-100kohm takistuseks

[Allar88]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Vaatan datasheeti , olgu huumor huumoriks, sain su pointile pihta.
Kuidas oleks mõistlik pwm signaali inverteerida, kui sisendpinge on kuni 30vdc

[A.R.]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Transistori E-l on ju nool

Kuidas testriga noolt näeks?

[Svago]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Kuidas testriga noolt näeks?

Eespool oli juba viide - vaatad andmelehte. Kui lugeda ei oska, siis on küll raske - 6-jalaga kive on ju teisigi.

[A.R.]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Kuidas oleks mõistlik pwm signaali inverteerida, kui sisendpinge on kuni 30vdc

Ei saa aru mida Sa tegelikult tahad teha.
Miks just 244Hz?

PWM on pulss, mille laius kasvab ja pulsside vahemik väheneb pinge kasvatamisel. Või vastupidi.
Kui see signaal anda optroni sisendile, siis optroni väljundtransisor avaneb samas vahekorras.
Kui väljund peab kinnises olekus vastu vähemalt 30 VDC siis võiks seal väljundis olla muutuv pinge.
Kui muutus on laias vahemikus oleks mõistlik väljundpinge tagasidestada sisendiga.

[A.R.]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Eespool oli juba viide - vaatad andmelehte.
Kui lugeda ei oska, siis on küll raske - 6-jalaga kive on ju teisigi.

Ammu need andmelehed tulid?

Optroni transistoril on K ja E väljundid.
B-d ei pea kasutama ja mõnel seda ei olegi välja toodud.

Toitel on + ja - otsad.
PNP transistori puhul ühendad K ja - ning E ja +
NPN transistori puhul ühendad K ja + ning E ja -
Koormus on ka kuskil vahel.

LED-i süttimisel läbib transistorit ja koormust vool.
Tundub et nii PNP kui NPN puhul.
Või ei ole nii?

[Svago]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Toitel on + ja - otsad.

Optronil ei ole toiteotsi, vaid on juhtimiseks valgusdiood (mõni võib sis sellise jutu järgi ühendada ka 12V toiteks) Ja selle valgusdioodi režiimid leiad andmelehelt. Üldse on kasulik igasuguste komponentide puhul vaadata ka andmelehti, enamus juhtudel on andmed isegi õiged

Kiirguriks on tavaliselt infrapunases piirkonnas töötav valgusdiood. Vastuvõtjaks on tavaliselt fotodiood, fototransistor, türistor või takisti. Vastavalt sellele on olemas dioodoptronid, transistoroptronid, türistoroptronid ja takistioptronid.

https://et.wikipedia.org/wiki/Optron

[A.R.]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Teema algataja tahab toita mingit seadet ja reguleerida seal voolutugevust.
Loodab kasutada selleks PWM signaali. Paistab et võimsusest ei jätku ja tal on plaan
panna sinna vahele võimenduseks optron. Kasutada on npn transistoriga isend.
Tema aga otsib pnp tüüpi väljundiga optroni.

Tundub, et optilise juhtimise korral sobivad kasutatada nii npn kui pnp tüüpi transistorid.
Ainult peab jälgima polaarsust.

Või ka ei pea? Kunagi oli soovitus vahetada ära transistori K ja E.
Vist vähenes siis müra. Oli selline uurimus, aga õige ammu.

Kui 1968. aastal oli vaja optilist vastuvõtjat, sai P403 transistioril ots ära lõigatud ja
ta töötas valgusvastuvõtjana. See oli pnp transistor, Pöögelmani tehasest, praktika ajast.
Saab ka nii.

[Allar88]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

no nii, nüüd välistame sellega kõik keelelised kohmetused ja teeme puust ja punaseks - aidake pakkuda head , lihtsat, töökindlat lahendust, mis selle võimalikuks teeks.

[Arvi]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

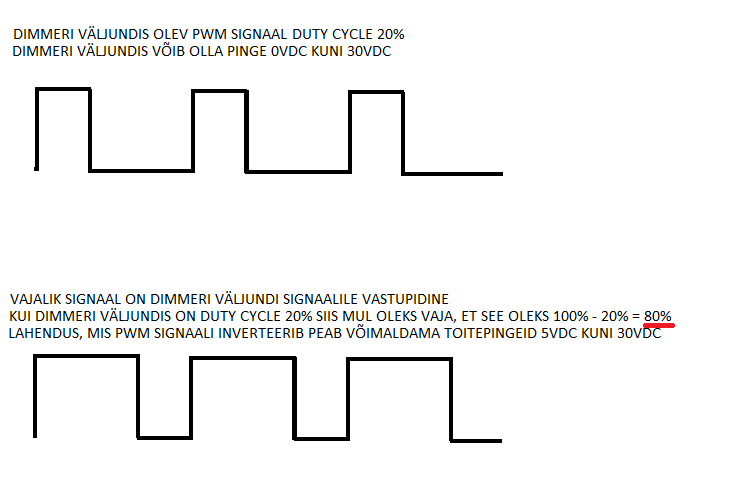

Kui neid kahte signaali vaadata ajatelje suhtes, siis oleks vaja teada, kas ajaline nihe on lubatud. S.t. kas sel hetkel, mil sisendis pulsi pinge tõuseb, peab ka selle vahepealse pulpulaatori väljundis pinge tõusma ? Kui jah, siis oleks see keerulisem variant. Kui sellist sünkroonsust ei pea olema, siis peaks ju piisama ühest transistorvõtmest,mis selle ülemise pildi lihtsalt horisontaaltelje suhtes 180 kraadi keerab.

[W@ldur]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Praeguseks tehtud lahendus töötab nii, et keeratuna 100% peale on optroni "väljund" koos.
Dimmitav toitekas aga töötab 100% peal siis, kui dimmimiseks kasutatavad otsad on lahus, s.t kustunud on siis, kui otsad on koos.
Relee-keeles on vaja NO'st saada NC, ja loogiliselt invertida.

[Allar88]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Ajaliselt ei tohiks olla see oluline, Arvi, oleks sul mõndskeemi jagada? Paneks kokku ja katsetaks

[Allar88]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Teine idee oli veel , kuna juhtimine lubab kasutada ka takistust, siis tekkis mõte, et kasutada Feti potekana, tüürides baasi pwmiga, aga Fetidel ei ole rds sugugi mitte lineaarne ning raske on leida feti, mille rds üldse 100k ohmi peale läheb

[Svago]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Variante on palju. Kasutaks näiteks Uke= 50V (varuga) transistori.

http://www.electronics-tutorials.ws/logic/logic_4.html

http://electronics.stackexchange.com...digital-signal

[A.R.]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Teine idee oli veel , kuna juhtimine lubab kasutada ka takistust, siis tekkis mõte, et kasutada Feti potekana, tüürides baasi pwmiga, aga Fetidel ei ole rds sugugi mitte lineaarne ning raske on leida feti, mille rds üldse 100k ohmi peale läheb


Kas sinu lõppeesmärk on saada PWM signaaliga juhitav lineaarselt muutuv takisti?
Mis siis edasi saab?

[Allar88]

Vs: 244Hz PWM/0-10v analog -> 0-100kohm takistuseks

Ahaa, neid mõlemaid lehti tean hästi, see lahendus on mul ka proovitud - tulemust see ei andnud, kas põhjuseks võiks olla see, et algne pwm signaali väljund on dimmeril gnd out poolelt?
