Ma tean, et foorumis on ka autofoorum aga antud teema on ainult vormiliselt sellega seotud.
Mul on eelneva omaniku poolt tsikli peale aretatud "midagi", lüliplokid ja suunareleed välja vahetatud. Eelmise omanikuga kontakteeruda ei õnnestu ja minu teadmised elektroonikast on vaid õige pisut paremad, kui karupoeg puhhil.
Mootorattale on ehitatud uus, täiendav elektrilahendus ning paigaldatud lenksusoendus ning isetühistuvad suunad. Kuna mootorrattal pole võimalik seda teha mehhaaniliselt siis on mõned kavalamad ehitanud mitmesuguseid elektroonilisi lahendusi.

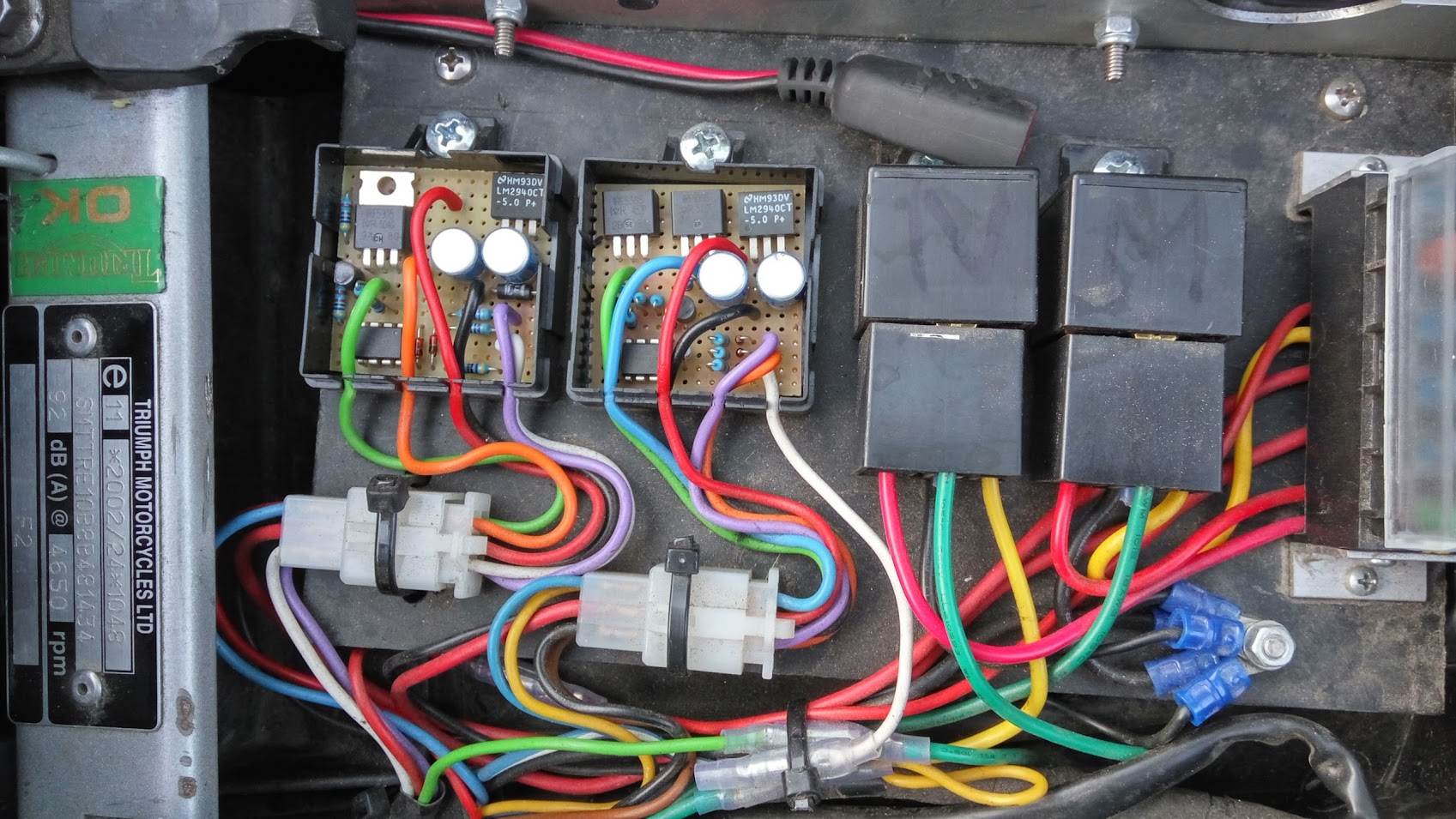

Sadula all avaneb selline pilt.

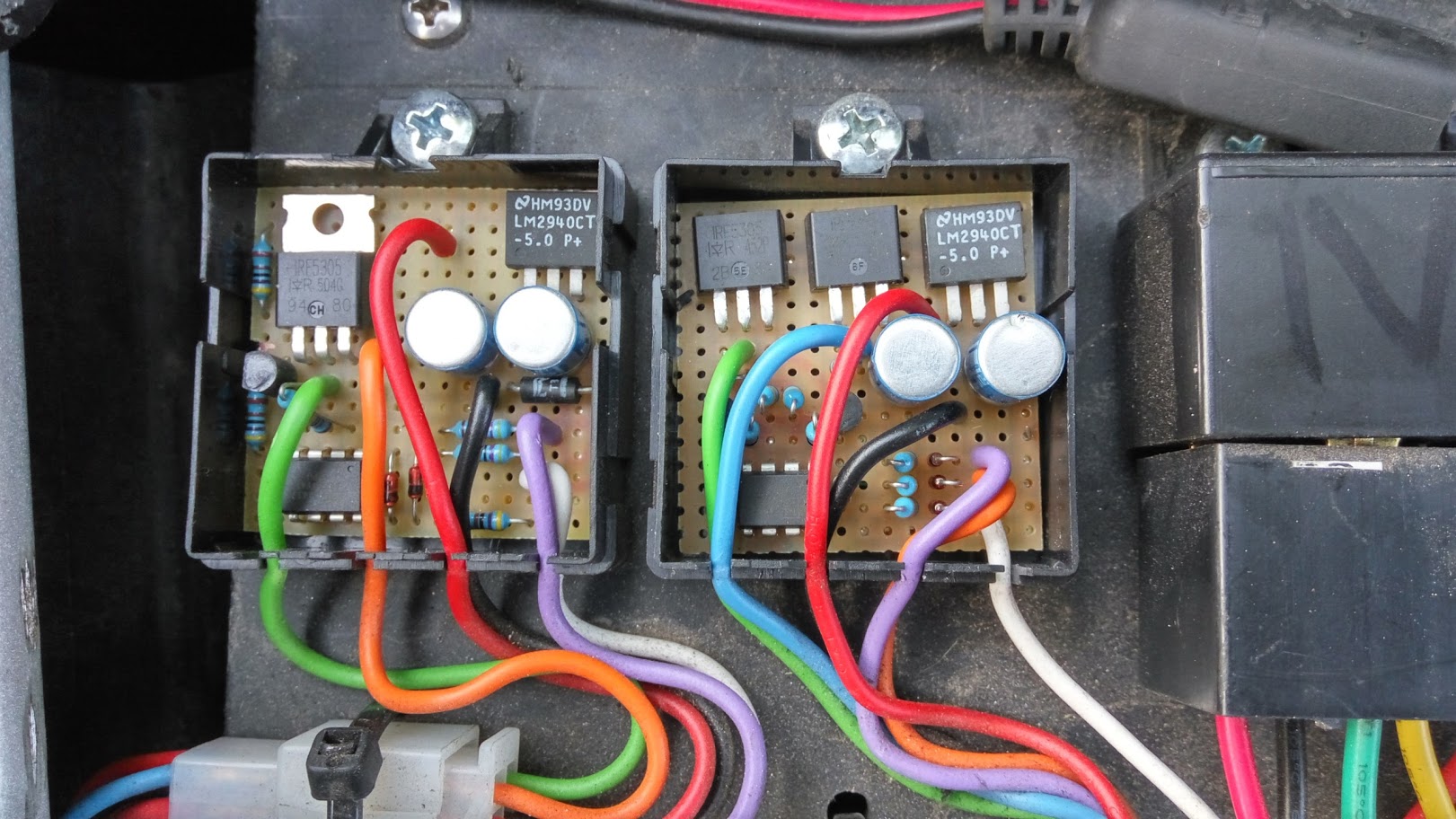

Rääkida tahaks kahest vasakul olevast karbist, millel kaaned maha võetud ja skeem paistab.
Kõikide eeldusete kohaselt on üks nendest karpidest seotud lenksusoenduse ja selle signaallambiga ning teine suundadega. Aga see on puhtalt oletus. Võimalik, et mõlemad on seotud suundadega.
karbis olevatelt komponentidelt loen välja: LM294OCT, attiny45-20pu ja IRF5305.
Kui keegi peaks huvituma, siis paremal pool on kaks releed, millest üks (ilmselt) lülitab välja lisatuled ja teine muud lisaelektrilahendused.

Suunad töötavad nii:
* vajutus (vasakule või paremale) nuple, siis suunad vilguvad 8x (ca 5sek) ja lülituvad välja,
* kui vajutada ja hoida nuppu kauem, kui 2 sek, siis suunad jäävadki vilkuma.

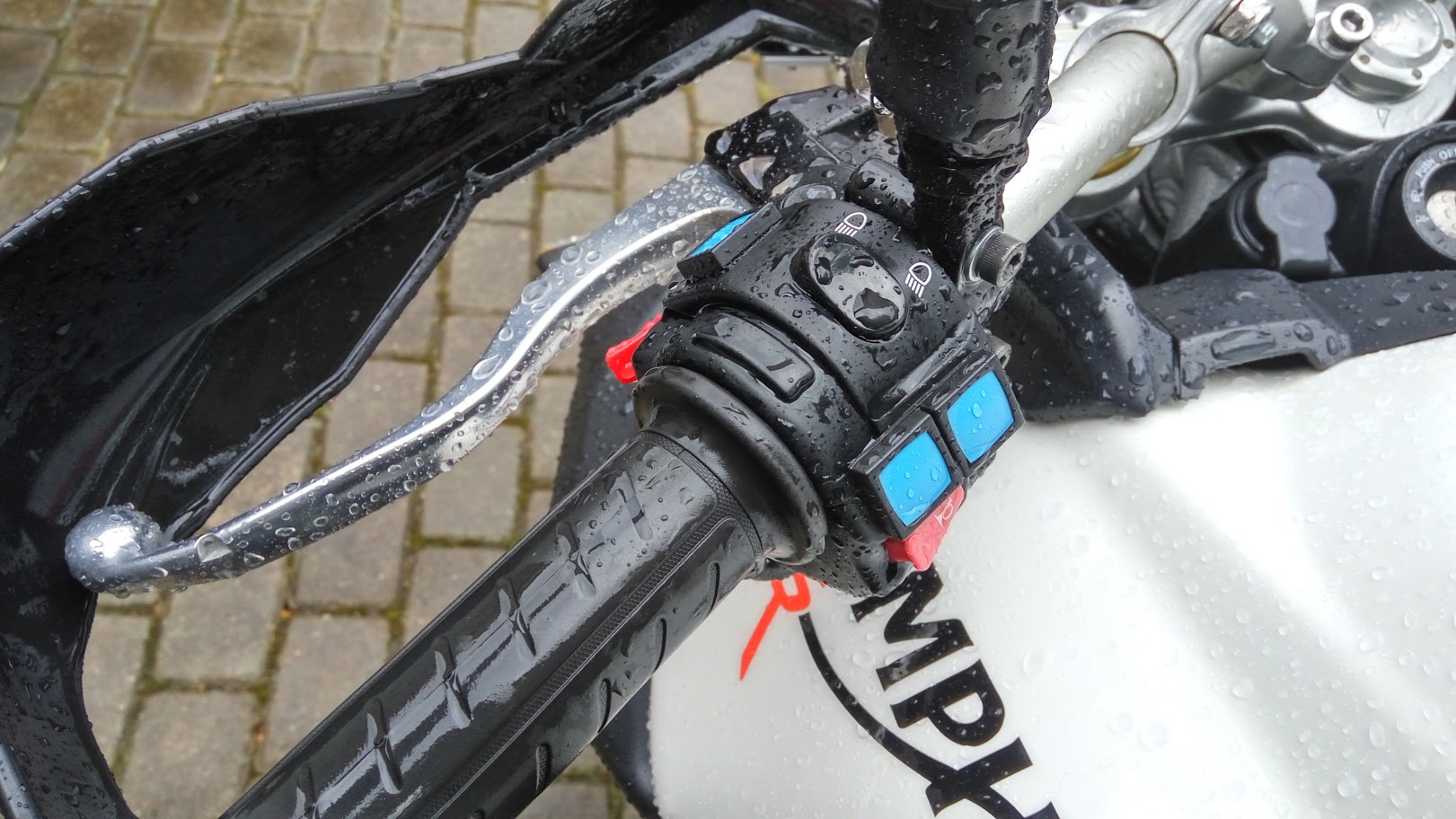

Lenksu küte töötab nii (üks nupp):
* Üks vajutus, lülitub maksimumerziimile, LED läheb põlema ja punaseks
* Teine vajutus, lülitub kesmisele tasemele, LED läheb kollaseks
* Kolmas vajutus, lülitub madalaimale tasemele, LED läheb roheliseks
* neljas vajutus, lanksu küte lülitatakse välja.

Sellega seoses on mul paar küsimust:
* kas keegi suudab olemasoleva lahenduse pealt skeemi joonistada?
* kas keegi oskab vajadusel suundade lahenduse ümber programmeerid nii, et 8 vilgutuse asemel oleks 16 (10 sek) ja "pidev" vilkumine kestaks mitte kauem, kui 1 minut?
* on see üldse tehtav?
* millised on riskid?


----
Rohkem pilte.



Algne teema motofoorumis: http://biker.ee/phpbb/viewtopic.php?...749222#p749089

[Starfish]

Vs: Komponentide tuvastamine ja programmeerimine

Vähemalt korralik ja puhas töö! (Tegelt veidi halb on et kontrollerid on joodetud).

LM294OCT on pingeregulaator, ATtiny45-20pu on kontroller (see mida siis on vaja ümber progeda).
IRF5305 on mosfet, arvatavasti lülitab suunatulesi ja kütet (läbi relee).

Skeemi jaoks on vaja neid plaate altpoolt näha ja kõik info komponentidelt.



*Omasin kunagi vene mootorratast ja seal see jube elektrisüsteem oli esimene mille ümber ehitasin.
