Kondensaatori väljaviigu polaarsus

[Borman]

Kondensaator Vishay 138 seeria plastik korpus MLA213836229E3

Milline väljaviik on kindlalt + ?

[Arvi]

Vs: Küsimus Kondensaatori väljaviigu kohta

Võtad datasheedi ja vaatad kui peast ei tea, näiteks:

http://www.farnell.com/datasheets/2050258.pdf?_ga=2.223195547.1294854629.1545059231-660530025.1513862809

Sealt saad lugeda et:
The capacitors are marked (where possible) with the following information:
• Rated capacitance (in μF)
• Tolerance on rated capacitance, code letter in accordance
with IEC 60062 (M for ± 20 %)
• Rated voltage (in V)
• Upper category temperature (105 °C)
• Date code, in accordance with IEC 60062
• Code for factory of origin
• Name of manufacturer
• Negative terminal identification
• Series number (138)

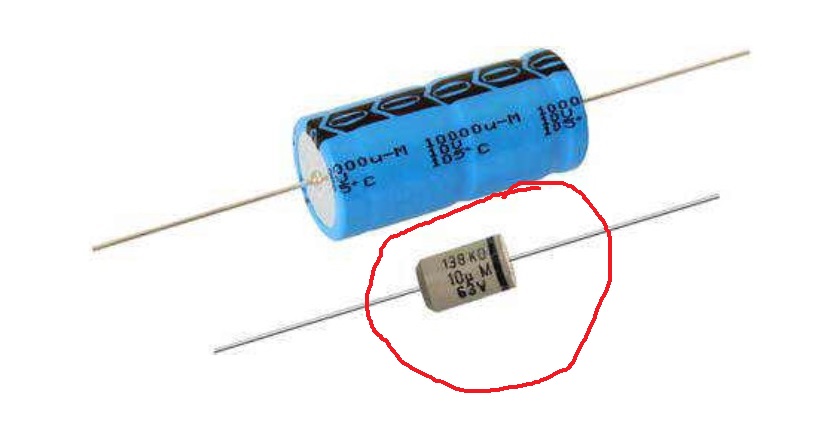

Ehk siis sellel beežikal on antud pildid paremal miinus ja vaskul pluss

[Borman]

Vs: Küsimus Kondensaatori väljaviigu kohta

Asja teeb huvitavaks veel see, et koonuaepoolsel silindrilisel osal on kaks miinus märki. Läheb vastuollu
http://www.farnell.com/datasheets/20...025.1513862809

[Starfish]

Vs: Küsimus Kondensaatori väljaviigu kohta

Kunagi, lambiajal markeeriti kondekatel üks otstest hoopis seisel põhjusel, kes teab mis see põhjus oli ?

[Borman]

Vs: Küsimus Kondensaatori väljaviigu kohta

Saatsin tehasesse kirja, hetkel on ka seal väike segadus. Otsitakse peainseneri, kes teaks täpsemini asja.

[Pläsku]

Vs: Küsimus Kondensaatori väljaviigu kohta

Seda peaks saama testriga mõõta, tuleb ainult kindlaks teha, millisel testri juhtmel takistust mõõtes on pluss. Kui pluss miinusele ühendada, on lekkevool suurem, jääb mingit näitu näitama või läheb aeglasemalt lõpmatusse.

[dumb_user]

Vs: Küsimus Kondensaatori väljaviigu kohta

Kas seal andmelehel olev lause "Negative terminal identification" on mitmeti mõistetav ?

[a1]

Vs: Küsimus Kondensaatori väljaviigu kohta

Ma saan aru, et seal pildil on kondekad teine-teistpidi.
-+
+-

[andruslill]

Vs: Küsimus Kondensaatori väljaviigu kohta

Musta joonega on tähistatud neg. väljaviik, koonuse poolne on + (pos.) väljaviik.

[Borman]

Vs: Küsimus Kondensaatori väljaviigu kohta

Kahjuks jah on mitmeti tõlgendatav. Lisaks üks pilt kajastab kahte korpuse tüüpi.
Mõõtes käitub mõlematpidi pea ühesuguselt.

[dumb_user]

Vs: Küsimus Kondensaatori väljaviigu kohta

Ja isegi tõlgituna "Negatiivse elektroodi tähistus" jääb ka segaseks ?

[A.S.]

Vs: Küsimus Kondensaatori väljaviigu kohta

Siis ilmselt jääb ka pilt segaseks.

[Borman]

Vs: Küsimus Kondensaatori väljaviigu kohta

Miks on siis korpuse vasakul otsal kaks miinusmärki?

[A.S.]

Vs: Küsimus Kondensaatori väljaviigu kohta

Kindel, et need on miinused, mitte suvalised kriipsud?

[Borman]

Vs: Küsimus Kondensaatori väljaviigu kohta

Kui neid poleks oleks kõik lihtne.
