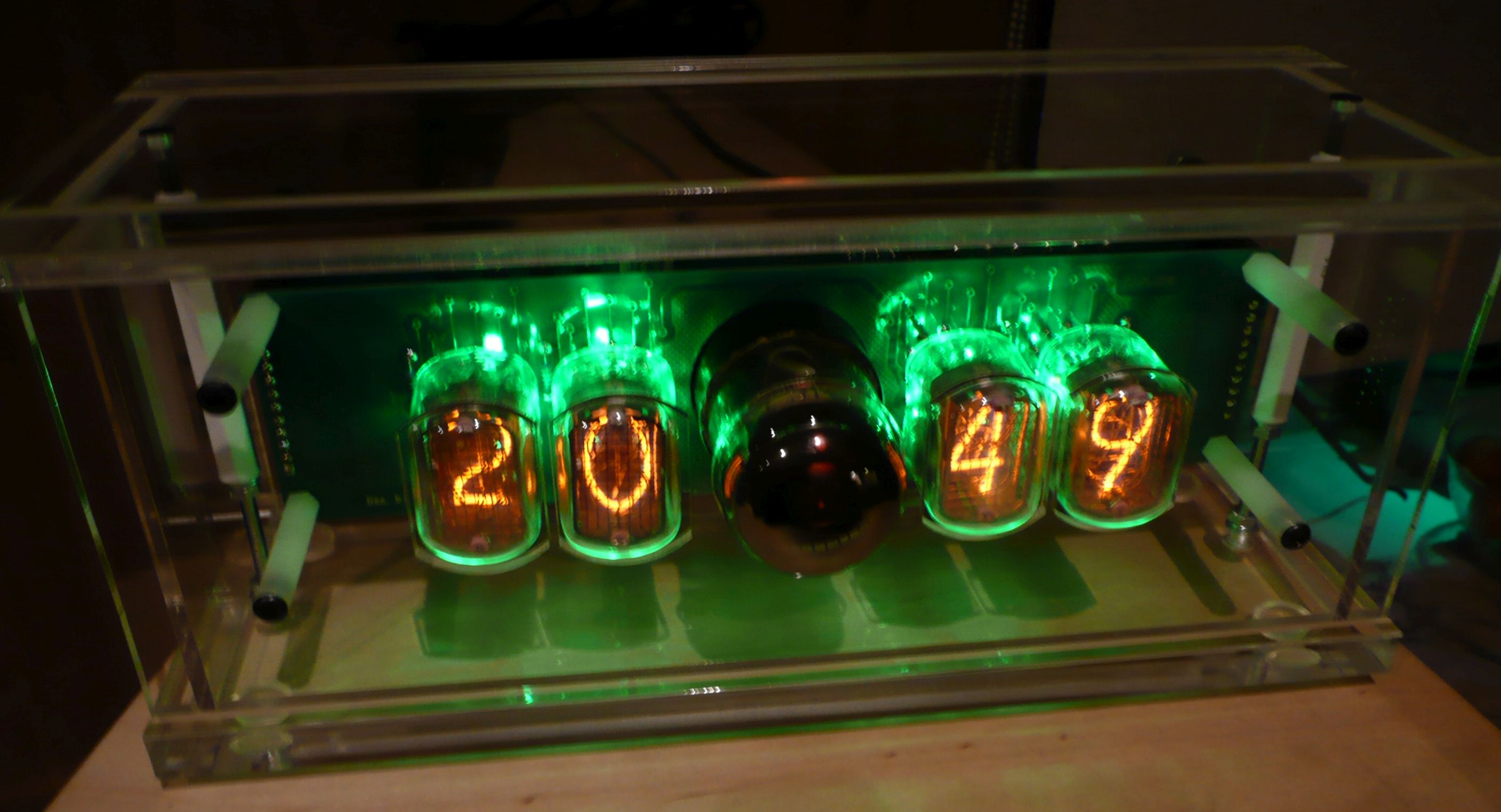

Kui oled vaadanud Nixie kella selle mõttega, et võiks ka ise sellise koostada, siis see teema on sinule.
Kella projekt baseerub Timofei Nosovi projektil, mille ta on andnud vabaks kasutuseks, kuid on muudetud ja kohandatud paremini sobima Eesti oludele, pidades silmas just võtmedetailide saadavust.
Kella omadused:
- töötab 24-tunni režiimis;

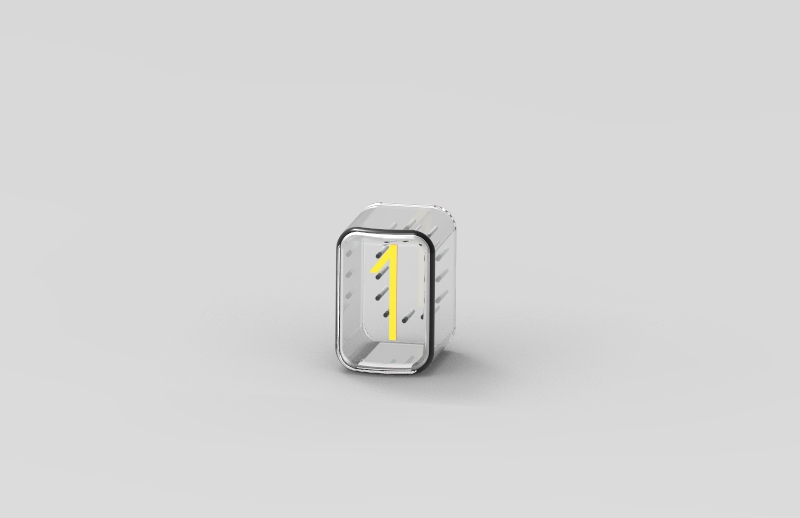

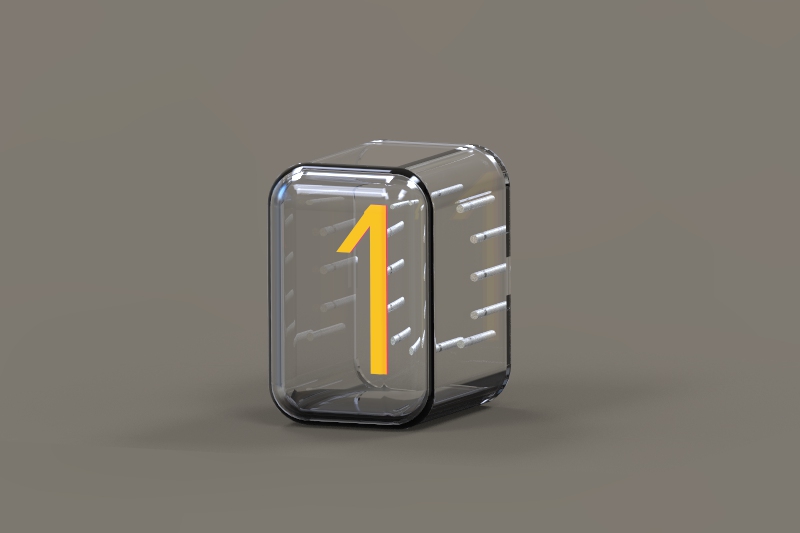

- tunde ja minuteid inditseerib Nixie-indikaatoritega ИН-12A, ИН-12Б;

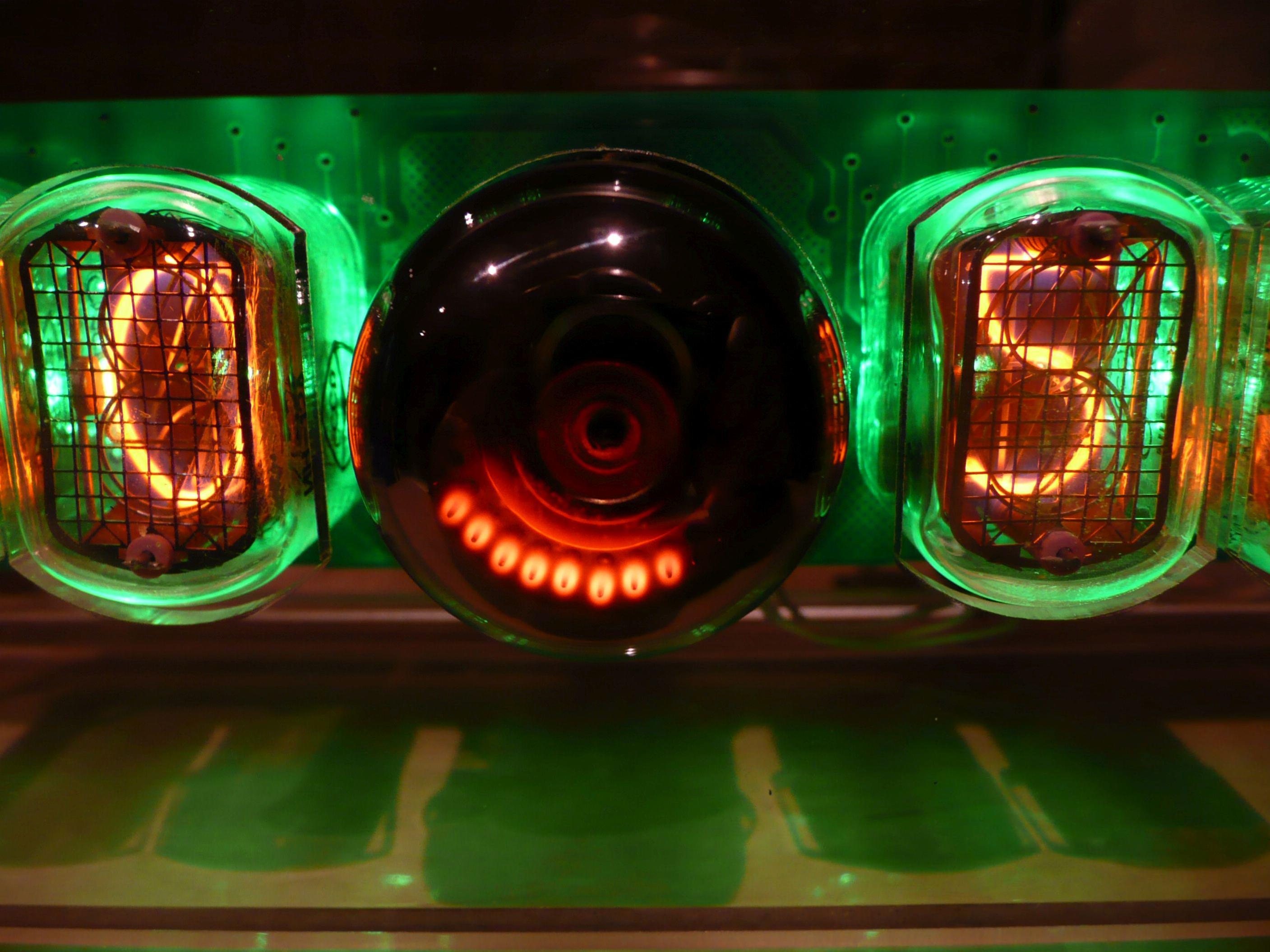

- sekundeid inditseerib dekatron ОГ-4;
- komponente on saada kohalikust kaubandusvõrgust, indikaatoreid sobib küsida kaasfoorumlastelt, samuti liigub neid tuntud kodumaises oksjonikeskkonnas;
- kellal on äratusfunktsioon;
- kellaga võib ühendada GPS-vastuvõtja, sel juhul toimub kella automaatne sünkroonimine GPS-võrgu aja-andmetega;
- kella seadistamine on äärmiselt lihtne, ei ole üle koormatud asjatute funktsioonidega.
Kellas on kasutatud indikaatoreid ИН-12, nende saadavus on Eestis praegu hea ja need ei ole kallid. Sama käib ka dekatroni ОГ-4 kohta.
Indikaatorid ИН-12 sobivad mõlemad variandid nii -A kui -Б.
Dekatroni võib plaadile kinnitada vahepesade abil või jootes plaadile. Indikaatorid on soovitav paigaldada plaadile vahedetailide abil, mida saab soetada näiteks siit.
Sobiva GPS-vastuvõtja leiab näiteks siit.
Kella kohta käivad materjalid saavad üles laetud siia, failide nimekiri ilmselt täieneb.

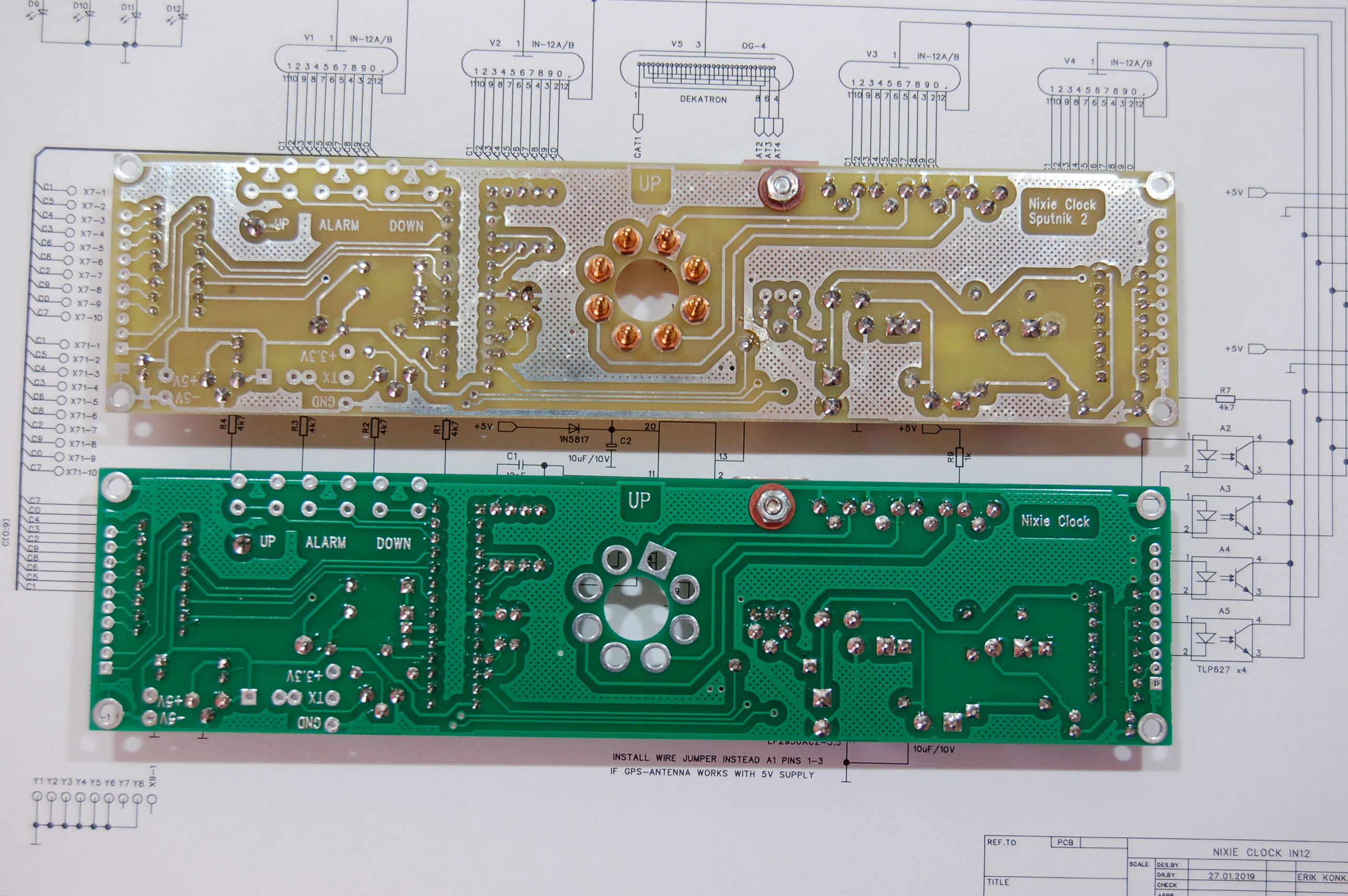

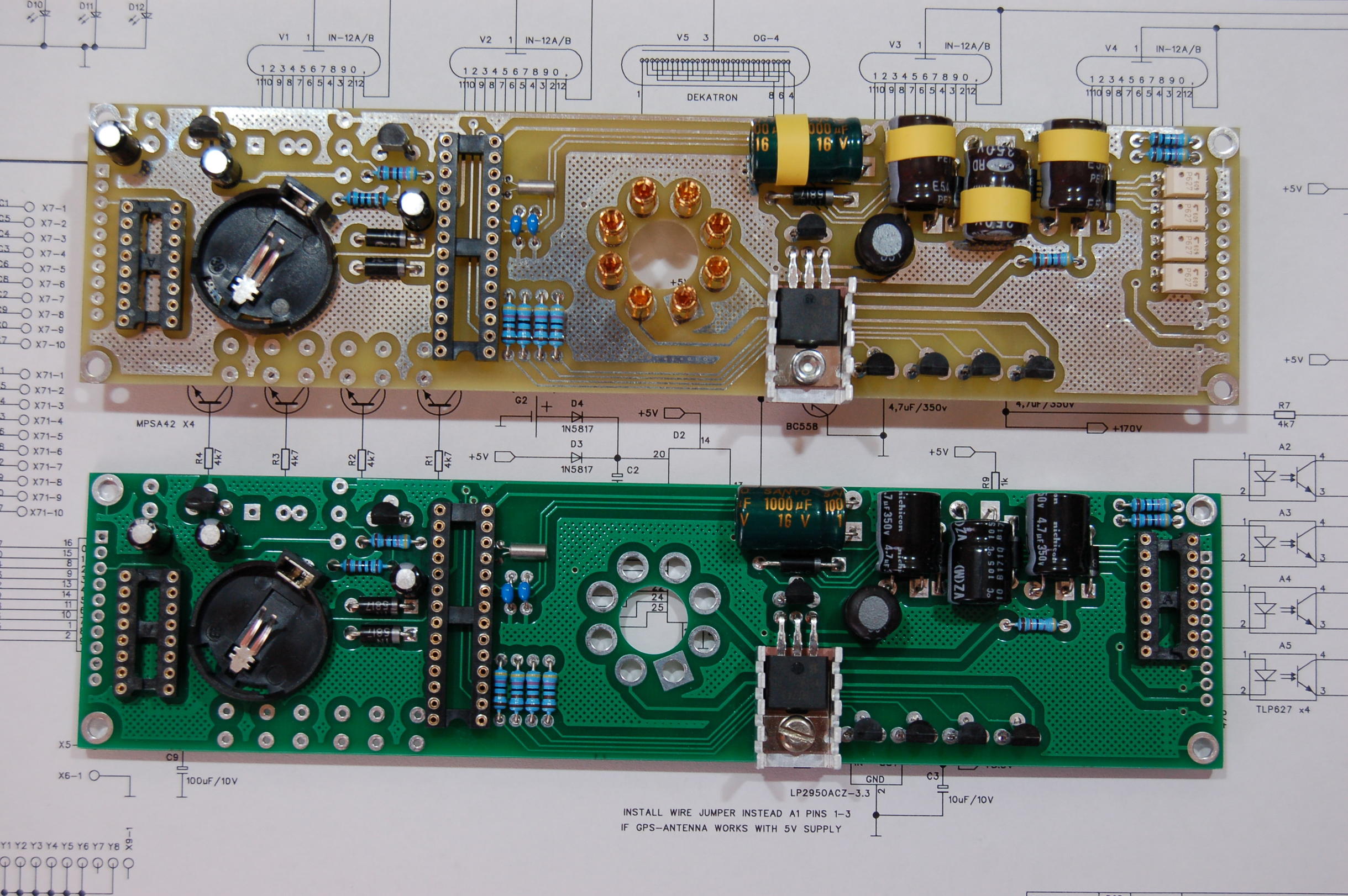

Otselink kella skeemile siit.

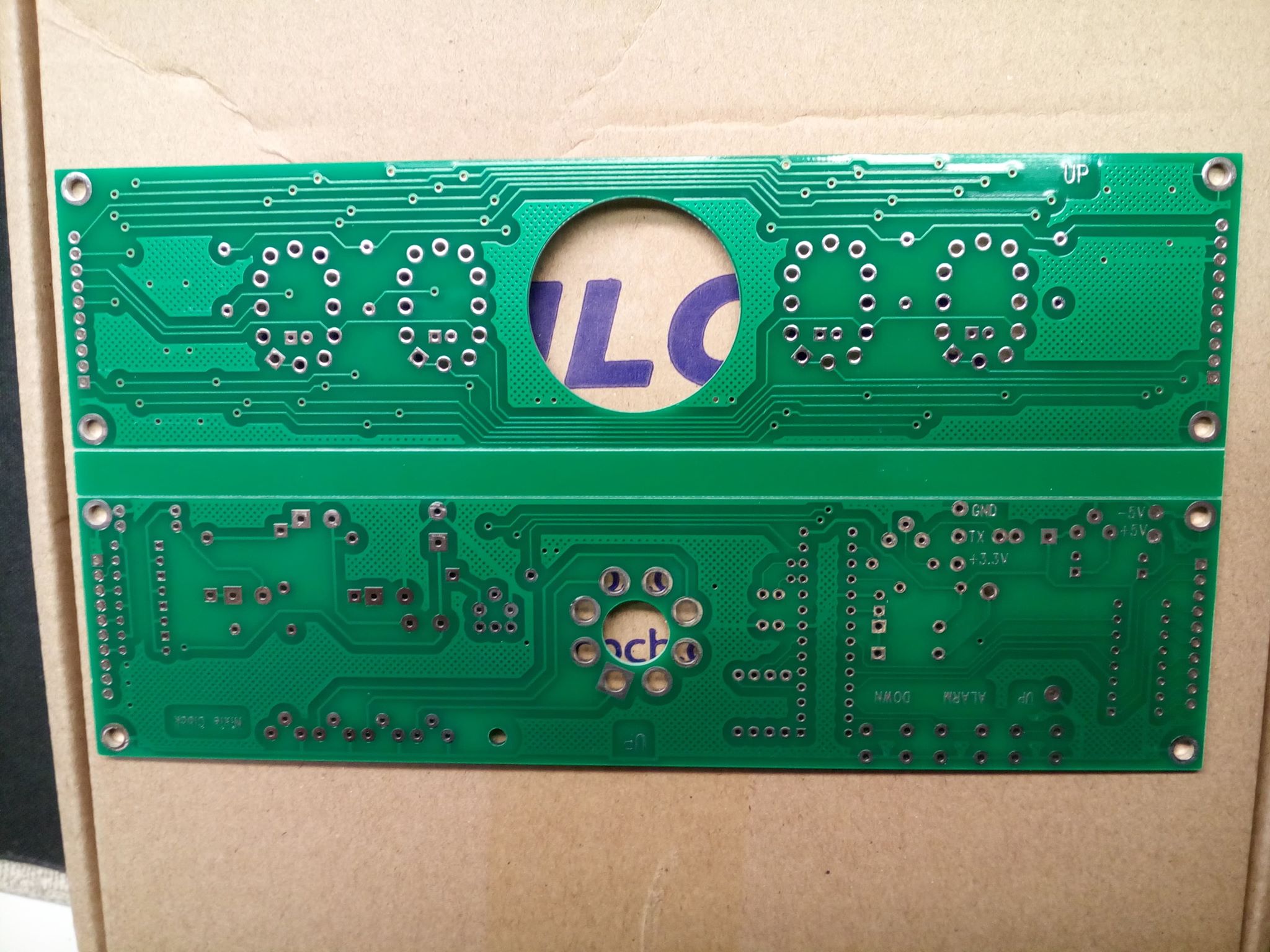

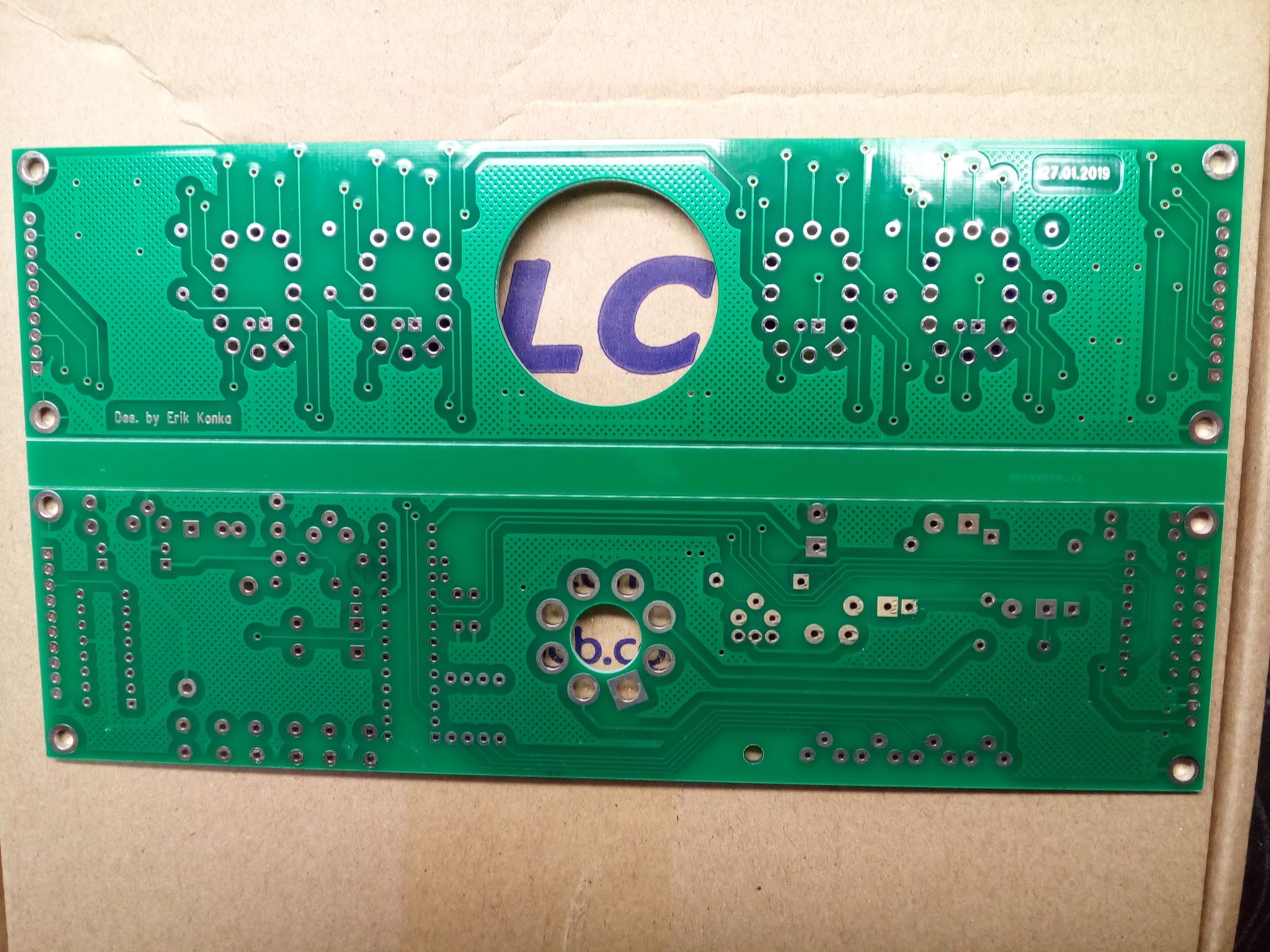

Kui keegi soovib kella trükkplaate ja programmeeritud protsessorit, siis palun ühendust võtta privaatsõnumiga.
Kõik küsimused ja kommentaarid on teretulnud.
Kella projekt baseerub Timofei Nosovi projektil, mille ta on andnud vabaks kasutuseks, kuid on muudetud ja kohandatud paremini sobima Eesti oludele, pidades silmas just võtmedetailide saadavust.
Kella omadused:
- töötab 24-tunni režiimis;
- tunde ja minuteid inditseerib Nixie-indikaatoritega ИН-12A, ИН-12Б;
- sekundeid inditseerib dekatron ОГ-4;
- komponente on saada kohalikust kaubandusvõrgust, indikaatoreid sobib küsida kaasfoorumlastelt, samuti liigub neid tuntud kodumaises oksjonikeskkonnas;
- kellal on äratusfunktsioon;
- kellaga võib ühendada GPS-vastuvõtja, sel juhul toimub kella automaatne sünkroonimine GPS-võrgu aja-andmetega;
- kella seadistamine on äärmiselt lihtne, ei ole üle koormatud asjatute funktsioonidega.
Kellas on kasutatud indikaatoreid ИН-12, nende saadavus on Eestis praegu hea ja need ei ole kallid. Sama käib ka dekatroni ОГ-4 kohta.
Indikaatorid ИН-12 sobivad mõlemad variandid nii -A kui -Б.
Dekatroni võib plaadile kinnitada vahepesade abil või jootes plaadile. Indikaatorid on soovitav paigaldada plaadile vahedetailide abil, mida saab soetada näiteks siit.
Sobiva GPS-vastuvõtja leiab näiteks siit.
Kella kohta käivad materjalid saavad üles laetud siia, failide nimekiri ilmselt täieneb.
Otselink kella skeemile siit.
Kui keegi soovib kella trükkplaate ja programmeeritud protsessorit, siis palun ühendust võtta privaatsõnumiga.
Kõik küsimused ja kommentaarid on teretulnud.
