Omron temperatuurikontroller

[xerox]

Tere tarkadeklubi!

Karastusahjul kahjuks andis saba vana veneaegne temperatuurikontroller. Aastaid tagasi sai kalli raha eest soetatud Omron (E5AX-A) temperatuurikontroller, kuid siiamaani seisis see kapis ning nüüd otsustasin asja uurima hakata.

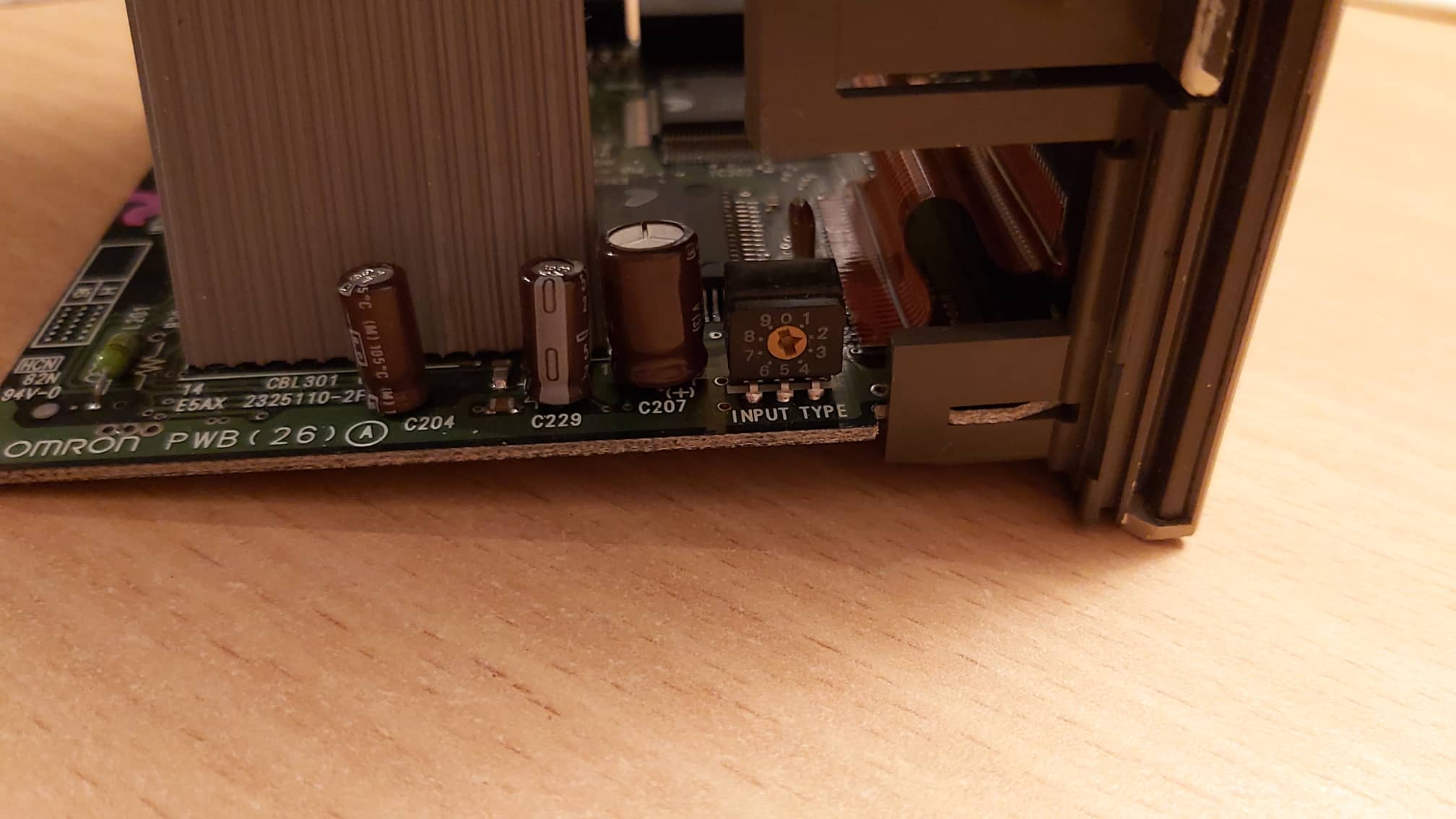

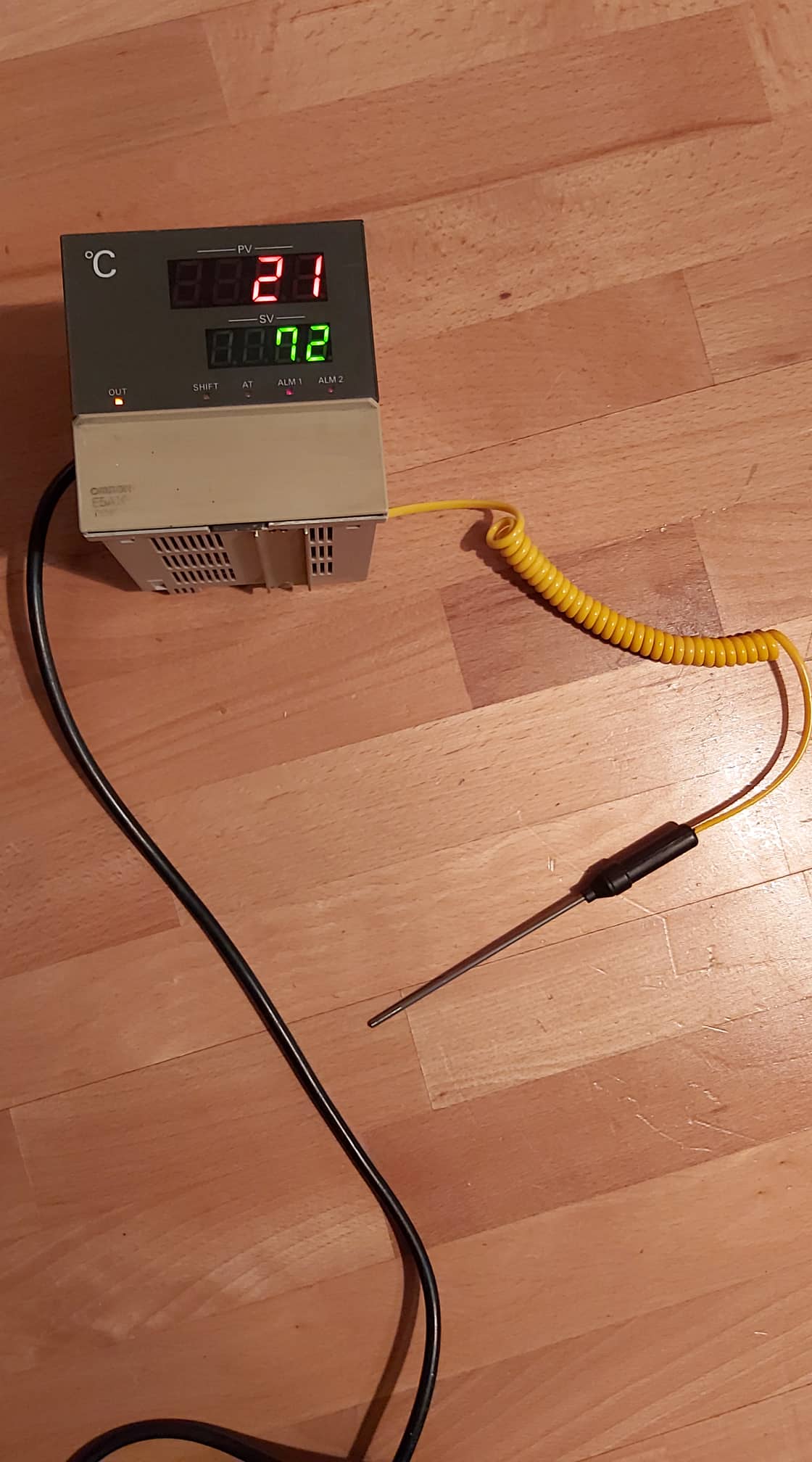

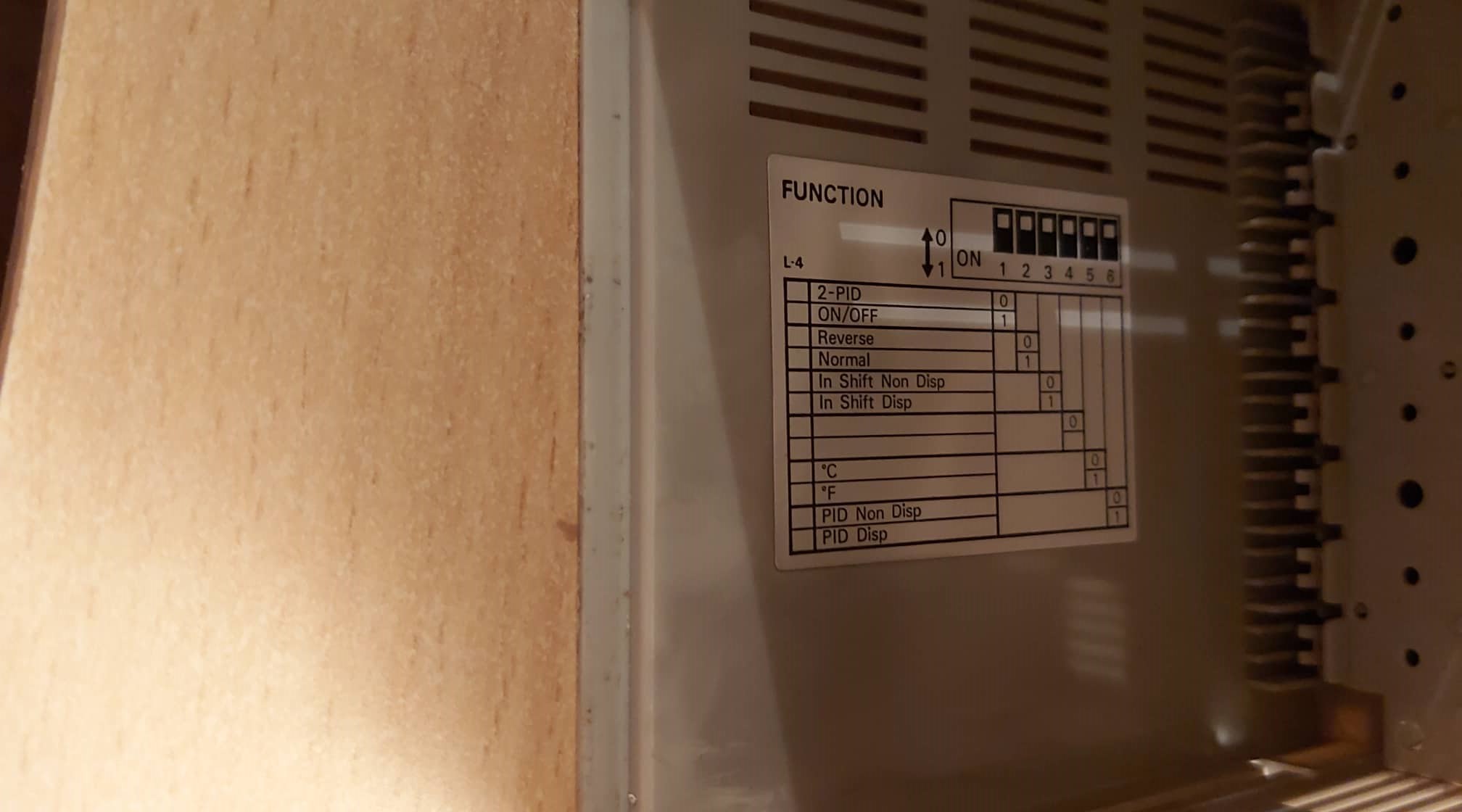

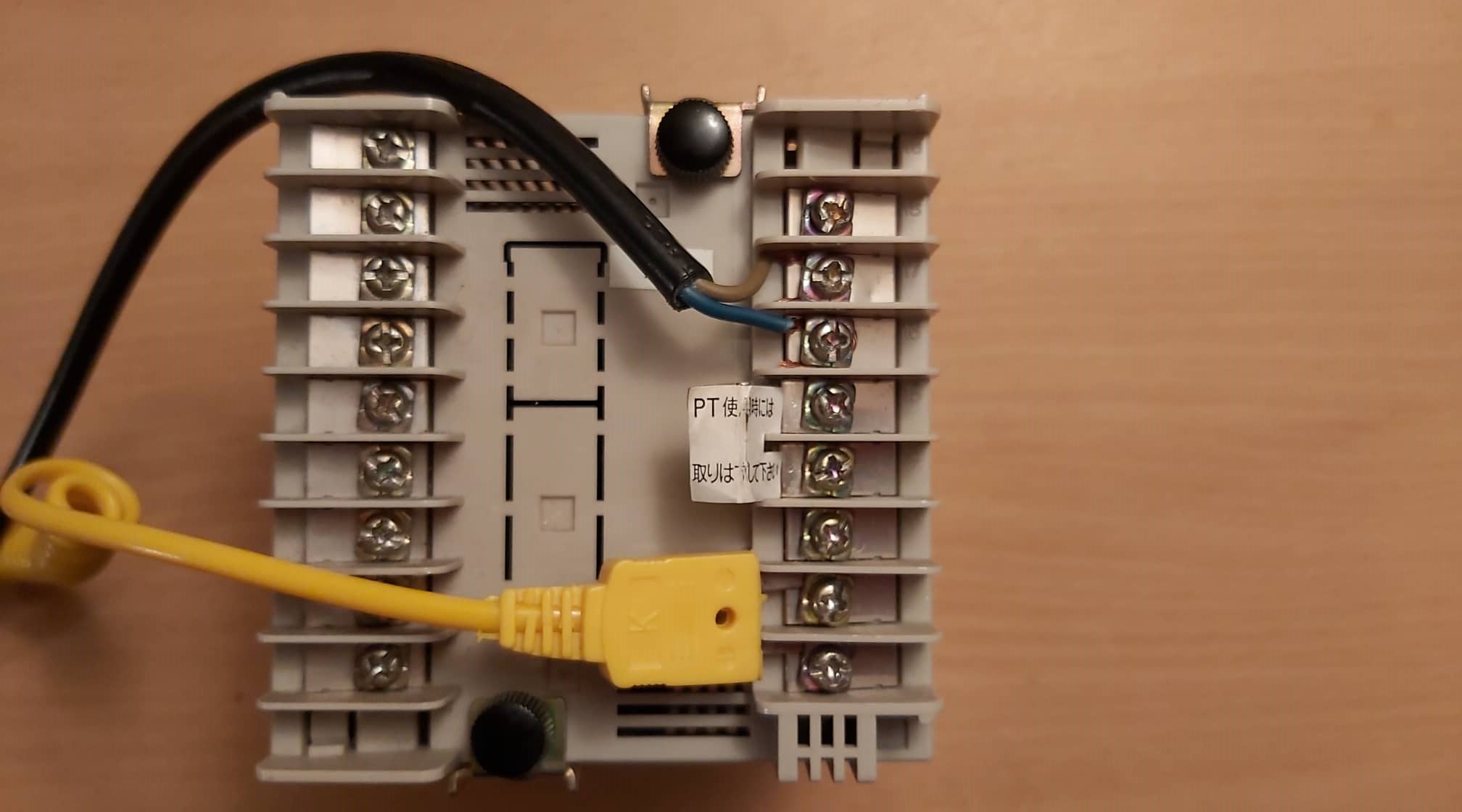

Ühendasin 220V toite ning K tüüpi termopaari ning pill võttis pildi ette - isegi õiget temperatuuri näitas ning temp numbrid muutusid. Kuid ei saa aru kuidasmoodi hakkab selle pilliga toimuma ahju magnetkäiviti juhtimine.

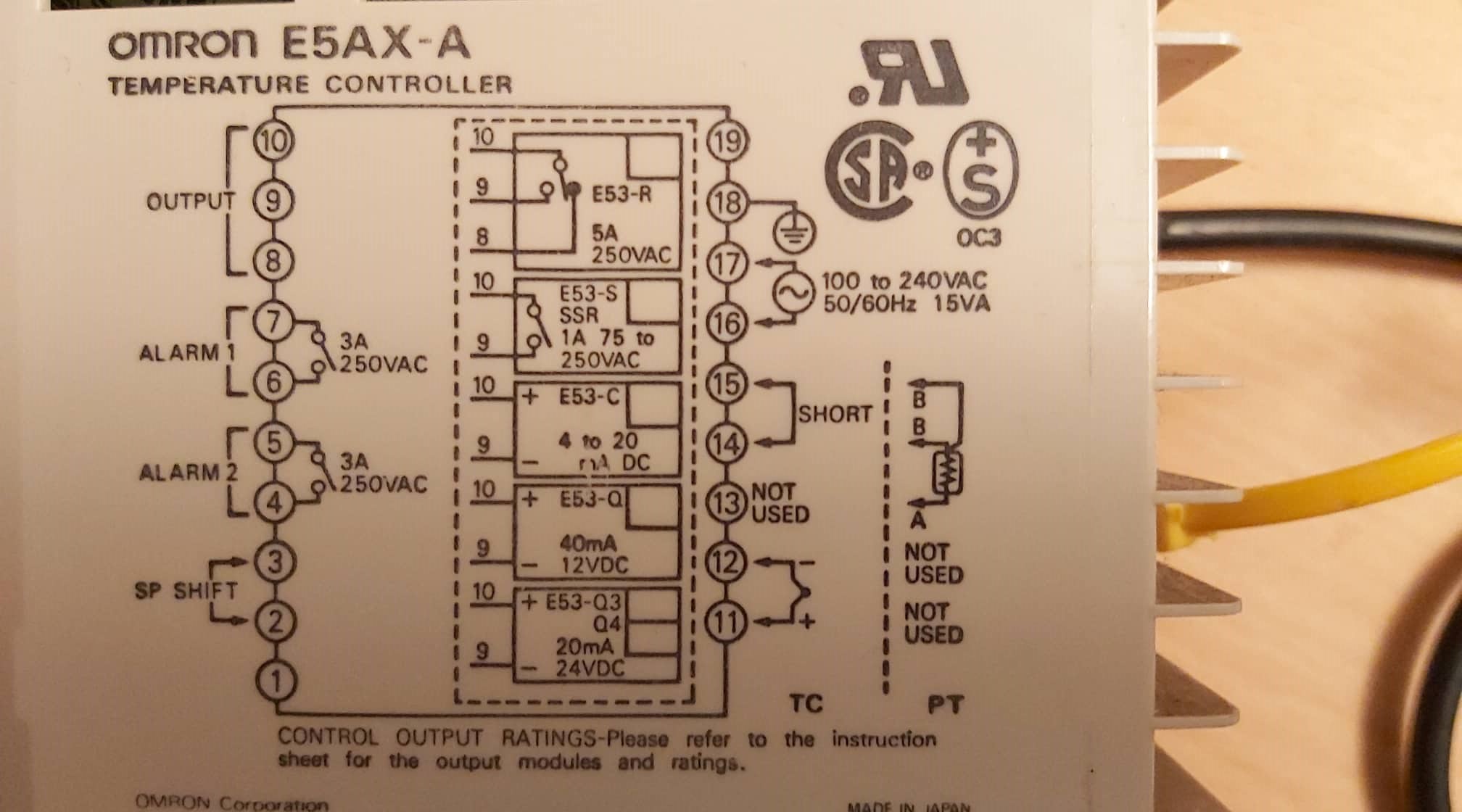

Ainuke koht kuhu väljavõte ühendada on klemm 9 ja 10 (relee tüüp sees on E53, Q3Q4 20mA, 24VDC). Testriga mõõtes tuleb klemmidelt pidev 30V.

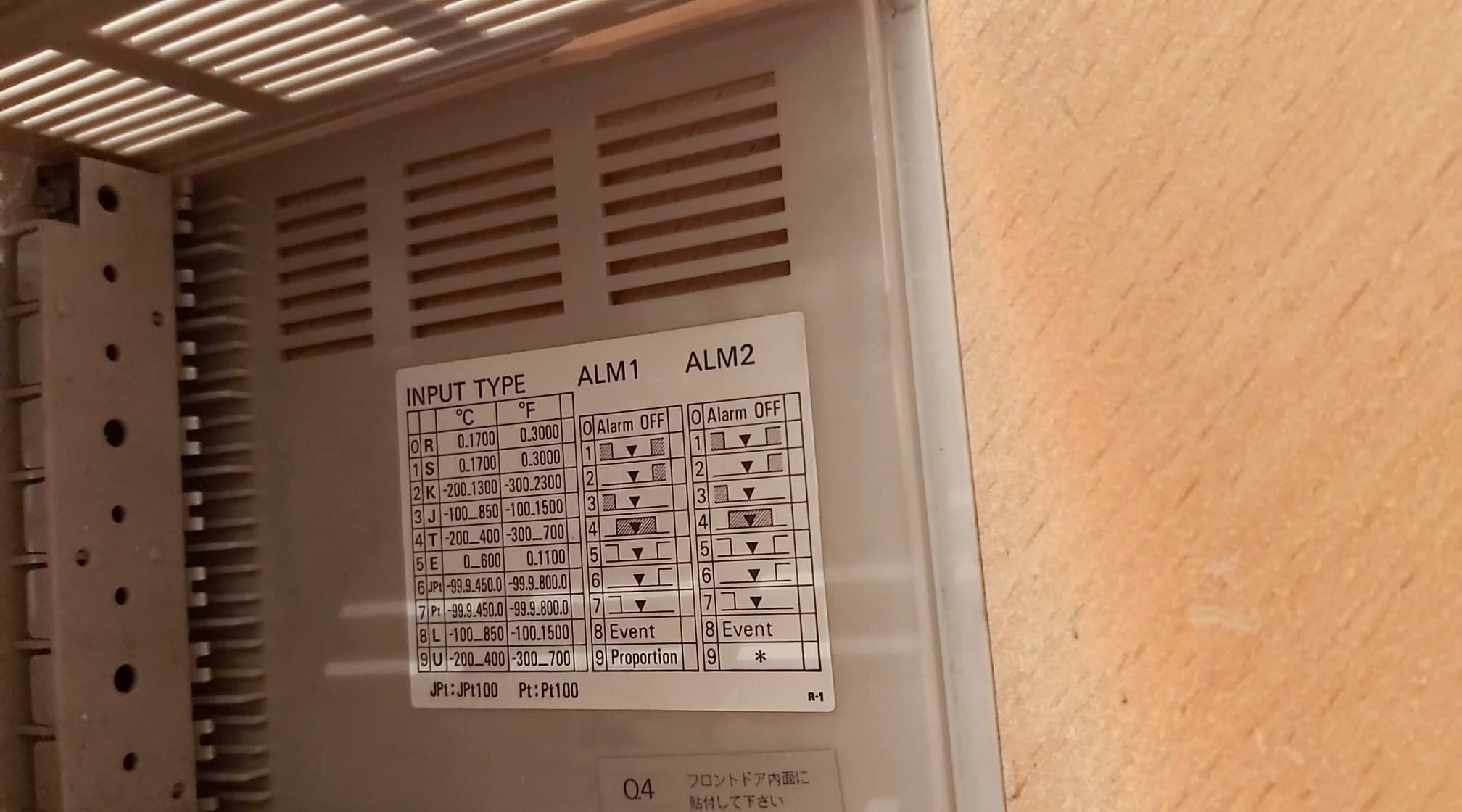

Kui muuta SV temperatuur kõrgemaks kui on PV temp - ning soojendada termopaari, siis aparaadis pole kuulda ühegi relee plõksimist. Ainuke releeheli tuleb Alarm1 ja Alarm2 tulukeste süttimisel. Sellest alarm1 ja alarm2 asjast pole ka aru saanus praegu täiesti kaootiliselt lülitab neid sisse - välja olgugi et muudan alarm 12 alt väärtuseid.

Ehk kellegil on kokkupuudet olnud sellist tüüpi temperatuurikontrolleritega ning oskaks mind aidata, oleksin väga tänulik abi eest.


Parimat
Andres

[W@ldur]

Vs: Omron temperatuurikontroller

Q3/Q4 väljund on läbi NPNi või PNP 24VDC ja 20mA rammuga. Seepärast ei plõksu relee vaid lülitab transs. Juhtahelat siis, mitte täiturit otse.

[xerox]

Vs: Omron temperatuurikontroller

OK, aga kui vajalik temp saavutatud siis ei tohiks 9 ja 10 klemmidel voolu olla? Praegusel juhul on pidevalt 30V peal.

[W@ldur]

Vs: Omron temperatuurikontroller

Tead, mida NPN ja PNP tähendavad?

[xerox]

Vs: Omron temperatuurikontroller

Bipolaartransistorid. Pean ma sinna ühendama solid state relee?

[moi]

Vs: Omron temperatuurikontroller

Kas E53Q3 ja E53Q4 mitte kaks erinevat mudelit ei ole ja nad ei saa korraga mõlemad olemas olla, kuigi ühendusskeem on mõlemal sama?
E53-Q3 24 VDC (NPN) Voltage output
E53-Q4 24 VDC (PNP) Voltage output

[vasaraonu]

Vs: Omron temperatuurikontroller

OK, aga kui vajalik temp saavutatud siis ei tohiks 9 ja 10 klemmidel voolu olla? Praegusel juhul on pidevalt 30V peal.

Siis maandatakse üks klemm ja nende vahele jääbki kogu pinge. Vool tekib alles siis, kui klemmide vahele ühendada mingi koormus, kasvõi relee.

[xerox]

Vs: Omron temperatuurikontroller

mis elektroonikavidin sinna klemmidele panna tuleb siis?

[martinr112]

Vs: Omron temperatuurikontroller

https://ee.farnell.com/crydom/84134110/solid-state-relay-25a-3-32vdc/dp/2784832

Pooljuhtrelee olekski hea kasutada, sest siis saab temperatuuri täpsemini reguleerida (kiirem lülitustsükkel, kasvõi korra sekundis).
Releedega temperatuuri kontorolleritel on lülitusaeg piiratud, et kontaktori eluiga oleks pikem.
Pooljuhtrelee lülitusarvud ei ole piiratud.

20mA on nii nadi väljund, et sinna ei pane abireleed ka mis lülitaks kontaktorit. Isegi kui saaks panna siis kontaktor hävineks lühikese ajaga, sest lülitusarvud on piiratud ressurss.
Kontaktori kasutamiseks tuleks osta temperatuurikontroller mis seda võimdaldaks.

Manuali vaadates on control period muudetav 1-99 sekundini 1sekundi kaupa. See nagu lubaks muuta kontaktorile sobivaks.

[gert55]

Vs: Omron temperatuurikontroller

Seda väljundi lülitajat saab vahetada. Seal on standard pesa, kuhu võid ka relee pooljuhi asemel panna.
