Juhtmete Ühendamine

[triigerol]

Vs: Juhtmete Ühendamine

Ehk siis lülitis valesti ühendatud !

[Andu73]

Vs: Ühendamine

jutust raske aru saada, süvenen õhtul. Praegu kiiruga tegin mõned pildid veel. Üks asi võib nii keeruliseks kujuneda! asukoht ei ole tallinna, ega rakvere lähedal. Tegu pole ka elumajaga, et nii tapvalt kiire oleks, aga muidugi tahask sellega juba ühele poole saada.

http://yfrog.com/jkimg5qweeeeeeee044j

[triigerol]

Vs: Ühendamine

Lüliti ju 2-ne.
Sinna tuleb ühendada ainult 1 sisse tulev juhe ja kaks mis välja .
Ehk ühe 3X1,5 kaabliga saaks asja lahendatud, kui kasutada kolla/rohelist.
Antud juhul sul valesti ühendatud.
Teha võiks lülitist pildi, kust märgid peal, kuhu miski ühendada.

Lihtsamat asja olla ei saa.

[Ufonaut21]

Vs: Ühendamine

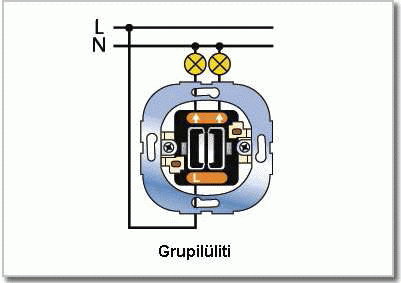

Toide tuleb karbi põhjast ja kas lülitid on mõlemas toas või harukarbi juures üks grupilüliti? Kui mõlemas toas, siis alustuseks ühenda sissetuleva kaabli sinine soon ühe klemmliistu alla ja pruun teise alla. Edasi ühenda väljuvate kaablite sinised sooned ka sinna sissetuleva kaabli sinise klemmliistu alla ja pruunid sisesetuleva pruuni alla. Siis on sul toide jagatud. Ühe grupilüliti korral ühenda sinised ühe klemmliistu alla ja väljuvad faasid jätta esialgu lahti. Milleks sul lülitisse 2 kaablit jookseb? Piisab, kui paned ühe 3 soonelise kaabli. Ühe soone (näiteks pruun) ühendad lülitile sinna kuhu käib toide (tavaliselt on grupilülitil toite klemm ühel pool ja lampidesse väljuvad teisel pool) Ühesõnaga ühendad toosis pruuni sissetuleva faasi alla ja lülitis sissetuleva klemmi alla. Lüliti pealt ühendad näiteks sinise ühe faasiga (sellega mis väljub toosistja jätsid esialgu lahti) ja kollarohelise teise tuppa väljuva faasiga. Neutraal on kõigil ühine ja ühendad lambi keermega, faasid põhjaklemmiga. Soovitav oleks ka kõik sinised ja kollarohelised näiteks musta isoleeriga sisse mähkida. Igaksjuhuks, kui keegi kolmas veel seda värki näppima peaks, muidu tekib paras segadus.

[tcumen]

Vs: Ühendamine

Harukarbis tõstad parempoolse lülitikaabli sinise soone pruuni asemele, siis hakkab lamp põlema ja lüliti tööle.Seda lühikest pruuni juhtmesilda harutoosis pole vaja.
Ja pane need värvid paika, nagu enne soovitasin.

[virgonur]

Vs: Ühendamine

Viimast pilti vaadates tundub toosis kõik ok olema.
Lüliti on valesti ühendatud.

[Ufonaut21]

Vs: Ühendamine

Kus ta siis ok on, kui kõik on segamini ühendatud. Vaadates kuhu on sissetulev N ühendatud ja kuhu ülejäänud N ühendatud.

Ma ühendaks tavalise 3 soonelise kaabliga sinu harutoosis näiteks nii ja pärast mähiks PE ja N juhi musta isoleeriga ära.

[virgonur]

Vs: Ühendamine

Kus ta siis ok on, kui kõik on segamini ühendatud.

Pidasin silmas seda, et peaks toimima (värve ja korrektsust siinkohal ei maini).

[Ufonaut21]

Vs: Ühendamine

Nii ei saagi ju keegi aru kui ei tea millist soont on kasutatud faasina ja millist neutraalina. Selle pildi järgi on faasid valesti ja lülitist käib üldse neutraal läbi. Lisaks on lüliti ka valesti ühendatud.

[reuter]

Vs: Ühendamine

Kus ta siis ok on, kui kõik on segamini ühendatud. Vaadates kuhu on sissetulev N ühendatud ja kuhu ülejäänud N ühendatud.

Ma ühendaks tavalise 3 soonelise kaabliga sinu harutoosis näiteks nii ja pärast mähiks PE ja N juhi musta isoleeriga ära.

Seda pilti veel täiendaks sellega, et selle kollarohelise värviks mõlemast otsast veekindla markeriga mustaks ja ka sinisele võiks teise värvi anda. Samuti must kõlbaks.


Teemaalgatajale: Tavaliselt on sellisel lülitil üks tühi klemm, kuhu mõnel juhul saab läbi lülitite jooksvate kaablite puhul ühendada nulljuhtmed kokku. Sinul seda kindlasti vaja ei lähe. Selline klemm on ka enamasti ilma märgistuseta. Teistel klemmidel peaks olema põhja all märked juures.
VAHETA VÄRVID ÕIGEKS. Faas peab olema pruun või must ja ka null/neutraal peab olema sinine. Faas käib läbi lüliti ja ka läbi kaitsme. Null jõuab ilma katkestuseta tarbijani. Vastasel korral on ka kustunud tulede korral kõik kaablis olevad juhid pinge all ja ka elektripirni vahetamine võib halvemal juhul sinu või sinu lähikondlaste elu nõuda.
Vahet ei ole, kas kasutuskohaks on elumaja kuur või miski muu onnike - elektriohutuse tagab reeglite järgimine. Elekter tapab vaid korra...

[Andu73]

Vs: Ühendamine

Vahepeal oli muid tegemisi. Uus joonis hoopis teine, aga lüliti mul siiski ju kahe poolega, mitte üks.

http://yfrog.com/9fimg5065ij

[A.S.]

Vs: Ühendamine

aga lüliti mul siiski ju kahe poolega, mitte üks

Vahet pole, sissetulev faas käib ikkagi vaid ühe klemmi alla, sagedasti tähistatud L.

E:

[Andu73]

Vs: Ühendamine

Kus ta siis ok on, kui kõik on segamini ühendatud. Vaadates kuhu on sissetulev N ühendatud ja kuhu ülejäänud N ühendatud.

Ma ühendaks tavalise 3 soonelise kaabliga sinu harutoosis näiteks nii ja pärast mähiks PE ja N juhi musta isoleeriga ära.

tegin ühendused ümber sinu joonise järgi ja endisel parem lamp põlema ei hakka! Läheb põlema ainult siis kui vasakul on lambid põlema lüliatud. St paremat üksi põlema ei saa!:s

[A.S.]

Vs: Ühendamine

Kas lüliti külge on ikka ühendatud 3 juhtmesoont, nii nagu peab, mitte 4 soont, nii nagu varasemal pildil?
Kas see Ufonaut21 joonisel näidatud must soon läheb lüliti L klemmi külge?

[Ufonaut21]

Vs: Ühendamine

Järelikult on sul toide ühendatud vasaku lambi alla. Ühenda ikka toide lülitil sissetuleva klemmi alla.
Vastasel juhul saadki parema lambi põlema, kui vasaku enne põlema paned. Praegu tuleb sul vool peale kui lülitad vasaku poole sisse ja katkestad voolu ära, kui vasaku poole välja lülitad. Seepärast sa ei saagi mõlemat poolt eraldi lülitada.
