PEN lahutatud liitumiskilbis

[yllar21]

Sõber teeb elektripaigaldist ja tekkis järgmine küsimus. Nimelt on liitumiskilbis PEN lahknemine ära tehtud, kilp eramust 30m kaugusel. Kuidas peaks vedama maakaabli liitumiskilbist jaotuskilpi TN-C või TN-S juhistikus? Viimasel juhul siis eramu korduvmaandus ühendatakse jaotuskilbis? Laiatarbe maakaablid ka enamuselt vist 4 soonelised?

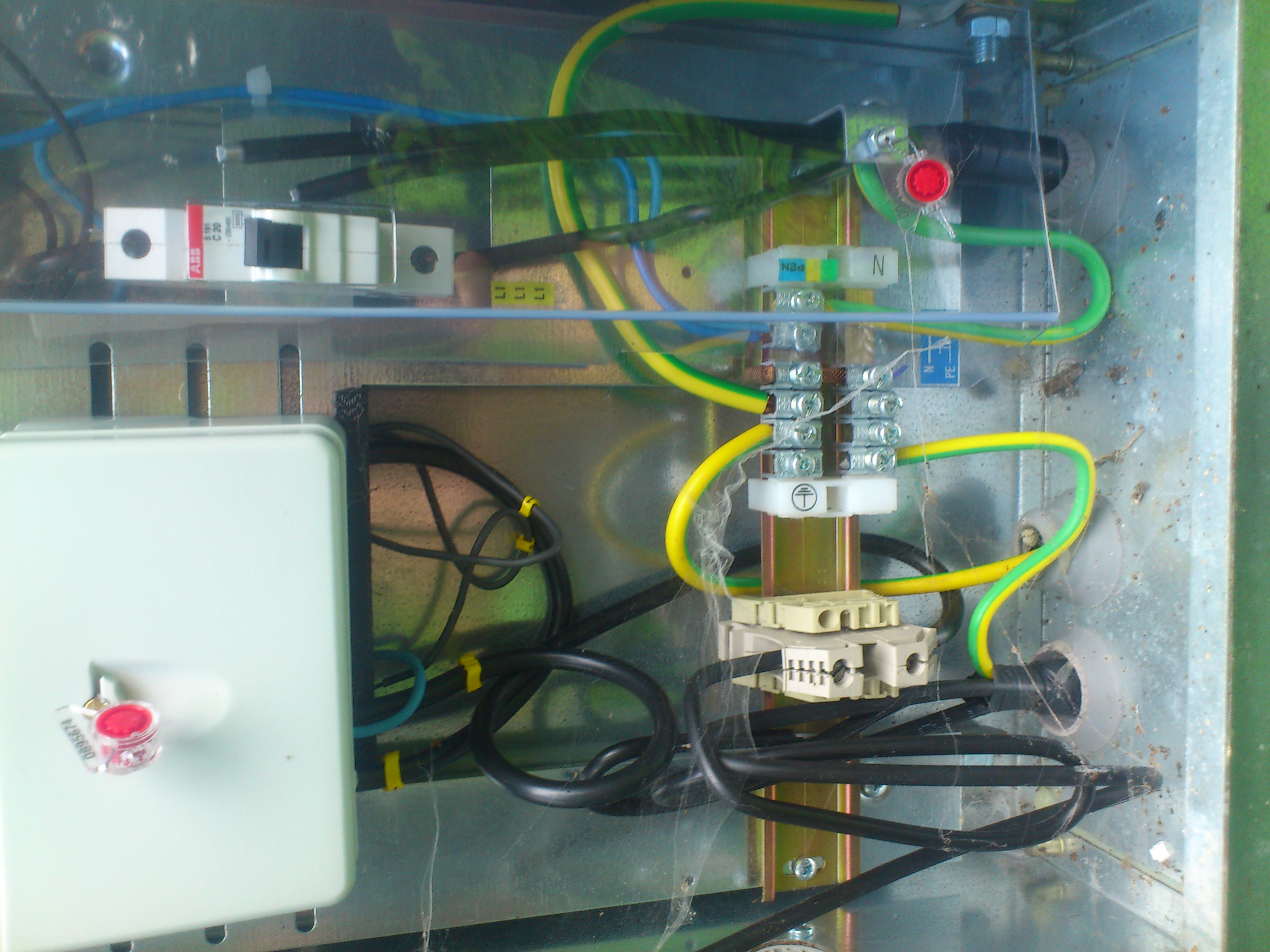

Lisan ka selgitava pildi http://www.upload.ee/image/3423269/DSC_0703.jpg

[tcumen]

Vs: PEN lahutatud liitumiskilbis

Ei näe küll seal PEN-i lahutust kusagil. See üksik koro on seal kilbile tehtud potentsiaaliühtlustus, mida kordusmaandusena kasutada ei tohi.

[Eggy]

Vs: PEN lahutatud liitumiskilbis

Küll teemaväline, aga kas seal automaatkaitsme kõrval, plommitud katte all, on tõesti 2 lahtist alumiiniumkaabli otsa ?

[vanemleitnant]

Vs: PEN lahutatud liitumiskilbis

plommitud katte all, on tõesti 2 lahtist alumiiniumkaabli otsa ?

See on väljuv kaabel. Liitumine on, nagu näha, ühefaasiline. Peakaitse (C20) alla on ühendatud ainult L1, samuti on ühendatud kaitsejuht PEN, mis tuleb lahutada (ja maandada) maja kilbis.

Sõber teeb elektripaigaldist ja tekkis järgmine küsimus

Minul tekib ka küsimus, kuidas nii ebapädev sõber seda elektripaigaldist ikka teeb?

[A.R.]

Vs: PEN lahutatud liitumiskilbis

See on väljuv kaabel. Liitumine on, nagu näha, ühefaasiline. Peakaitse (C20) alla on ühendatud ainult L1, samuti on ühendatud kaitsejuht PEN, mis tuleb lahutada (ja maandada) maja kilbis.

Minul tekib ka küsimus, kuidas nii ebapädev sõber seda elektripaigaldist ikka teeb?

Kuidas ühendaja on seda vooluringi kavandanud?
Vool tuleb, on kaitsemaa, aga kuidas vool tagasi saab?
Kas nii nagu raamatus "Saladuslik saar" kus tagasijuhtmeks oli maa?

Kuna see väljuv ühendus on plommitud siis on seda teinud
vastava ala valideeritud spetsialist.

Vaevalt et "ebapädev sõber" hakkab kasutama plomme
või tegema plommialust montaaži.

[Scott]

Vs: PEN lahutatud liitumiskilbis

Paremalt plommi alt tuleb ikka sisse. Arvatavasti juba posti otsast L2 ja L3 ühendamata, et otsad isoleerimata. Mul sama kapp, paremal lahklüliti, 3f peakaitse. Vasakul arvesti alt lähevad kaablid välja + läbi kaitsme prožektorile.

[Eggy]

Vs: PEN lahutatud liitumiskilbis

Arvatavasti juba posti otsast L2 ja L3 ühendamata, et otsad isoleerimata.

Mina oma lolli peaga küll neid katsuma ei läheks...arvatavasti on kollaroheline ka alati pingevaba, aga...

[prelude]

Vs: PEN lahutatud liitumiskilbis

Ühesõnaga otsi üks pädevam elektrik, majajuures teed uue kordusmaanduse ja lööd selle pen i seal lahku siis saab õige. Kilbist läheb majja pen.

[A.S.]

Vs: PEN lahutatud liitumiskilbis

Aga PEN lahutus on ju tegelikult seal kilbis siiski tehtud (on ju eraldi PEN latt ja N latt, omavahel juhtmejupiga sillatud)? Seega majja edasi vea TN-S ehk ühefaasilise sisestuse korral kolmesooneline kaabel, momendil läheb sul maja poole vaid N (E: ja see N on sul paraku valet värvi isolatsiooniga).

[A.R.]

Vs: PEN lahutatud liitumiskilbis

maja juures teed uue kordusmaanduse

Kui väike peaks olema kordusmaanduse takistus et oleks ohutu?

Kunagi ehitasime ise maanduse.
3 m pikuseid raudlatte sai 5 m vahega 4 tk maase taotud ja kokku keevitatud.
Maandustakistus oli 20 oomi.
FI ametlik maandus oli hiljem dokumendi järgi 5 oomi.

Kui lasta läbi 20 oomi 10 amprit voolu tekib maandusel 200 V pinget
teste maandatud asjade suhtes.

FI 5 korrust tarbib kindlasti voolu üle 40 ampri erinevusega faasist.
Seega ....

[vanemleitnant]

Vs: PEN lahutatud liitumiskilbis

Paremalt plommi alt tuleb ikka sisse

Jah, muidugi tuleb sisse paremalt. Aga välja läheb ka 4-soonelise kaabliga üks faas, seega on see kollaroheline siiski PEN, mitte N. Sellel kaablil ei ole õigesti tähistatud sooni lihtsalt võtta.

[A.R.]

Vs: PEN lahutatud liitumiskilbis

Sellel kaablil ei ole õigesti tähistatud sooni lihtsalt võtta.

Kas see kaabel on mõeldud ekstra 3 faasiliste mootorite toiteks?

[vanemleitnant]

Vs: PEN lahutatud liitumiskilbis

Kasvõi, aga üldiselt TN-C juhistikeks, liitumiskaabel ongi tüüpiline näide, kuna PEN ei tohi olla peenem, kui 10mm² ja alumiinium peenem, kui 16mm².
Selle tähis on 4G16, mis tähendabki 3 faasi ja kaitsejuhti.

[erku]

Vs: PEN lahutatud liitumiskilbis

Kas see kaabel on mõeldud ekstra 3 faasiliste mootorite toiteks?

See on "standartne" sisenkaabel; enamusel on taoline; ka mul, kuigi pisu jämmum.
Hämmastab et: mis puutub siia kaabel, ja kas klemmliist on tõesti nii keeruline asi... Tootja võiks teha taolised klemmikud ka, mille otstel oleks vaikimisi X kui pole üle kleepsutatud millegiga, või jätta koha tühjaks paanika vältimiseka
Kunde Ko-Ro ... , peaasi et hoone maandus on olemas ja nõuetekohane, montaaz tuleb juba seal.

[vanemleitnant]

Vs: PEN lahutatud liitumiskilbis

Kui väike peaks olema kordusmaanduse takistus et oleks ohutu

Maandustakistus ei ole normeeritud. Puutepinge peab olema väiksem, kui 50V.

lasta läbi 20 oomi 10 amprit voolu tekib maandusel 200 V pinget teiste maandatud asjade suhtes

Et ei tekiks 200V kasutatakse potentsiaaliühtlustust.
