Veksellüliti tavajuhtmega

[A.R.]

Vs: Veksellüliti tavajuhtmega

Tänud vastamast.
Tahaks ühe asja kohe selgeks teha -
kas ma ilma nende ristlülititeta kuidagi ei saa?
Mul ei ole neid ja pole ka kuigi mugav neid sinna
juhtme peale paigaldada, juhe läheb seina sees.

Veksellülitid on mul olemas.

Riste on vaja siis kui tahad rohkem kui kaks lülituskohta.
Neid saab osta el-kauplustest.
Kui ei taha pole vaja.

Kas pruun ja lilla juhe joonisel käivad veksellülitite peal "L" märgisega auku?
Ja kas seal on vahe, kas juhe peab minema välimisse või sisemisse auku,
kuna L märgistuse juures on kõrvuti kaks auku?

Ja toitejuhtme kollarohelise võin siis lihtsalt lahti ühendada
ja see jääb vabaks?

Aitäh.

Ma ei tea veksli tähtmärgistust aga
seal on üks klemm A mis on ühendatud kas teise (B) või kolmanda (C) klemmiga.
Vajutad nuppu, lülitab klemmi A ühenduse ringi.

FAAS tuleb ühendada 1. veksli A klemmiga ja B ja C vedada vastavalt 2. veksli B ja C klemmi külge.
2. veksli A klemm läheb lampide külge ja lampide teine klemm läheb NULL juhtmesse.

Kui juhtmed on nii nagu Sinu skeemil siis liigseid juhtmeid seal ei ole.
Neid kõiki on vaja ainult et kollarohelist ei ole ilus kasutada voolujuhtmeks.

[raulo]

Vs: Veksellüliti tavajuhtmega

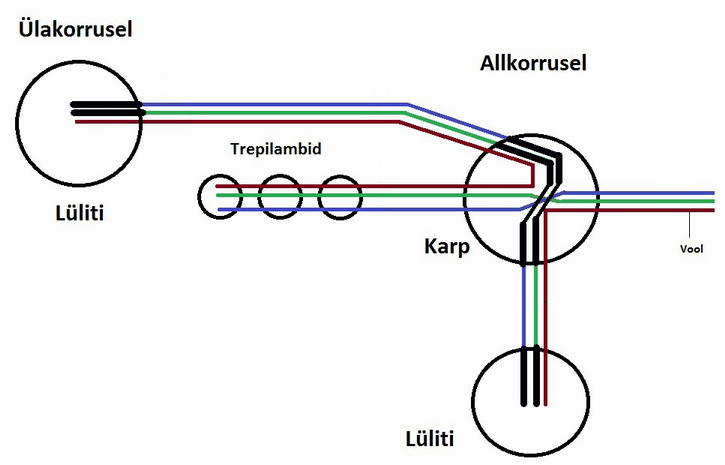

sinu poolt lisatud on skeemi ja tähistusi järgides tuleb sul

karbis:
1. lahuta "vool" sinine ja "trepilambid" sinine
2. ühenda omavahel "vool" sinine ja "trepilambid" sinine
3. lahuta "vool" kollane ja "trepilambid" kollane
4. ühenda omavahel "vool" kollane ja "trepilambid" kollane
5. ühenda omavahel "lüliti" sinine ja "ülakorrusel lüliti" sinine
6. ühenda omavahel "lüliti" kollane ja "ülakorrusel lüliti" kollane (viisakas oleks need kollased mingi muu värviga maskeerida)

lülitites:
ühendad veksellülitite ümberlülituvad kontaktid punaste juhtmete külge ja ja teised kontaktid kollaste ja siniste külge.
kui sul on lülitis 2 ümberlülituvat paari siis on suva kumba sa neist kasutad. sinise ja kollase ühendamisel ei ole oluline kumb kumma kontakti külge läheb.
ja kollased maskeeri.

[elukaz]

Vs: Veksellüliti tavajuhtmega

Lüliti juhtmete kõigis otstes tuleb maskeerida nii kollaroheline kui ka sinine sest mõlemad satuvad pinge alla mida värv ei luba. Soovitavalt kõik musta termorüüsiga sest neil pole vaja vahet teha. Ühte lülitisse läheb pruun faasina sisse ja teisest tuleb pruun faasina välja, ülejääv paar on lihtsalt nende omavaheliseks suhtlemiseks ja pole vahet kumb kuhu ühendada.

Veel korrektsem oleks lülitijuhtmed välja sikutada ja samal ajal sisse tõmmata "õige lülitijuhe" kus pole ei sinist ega kollarohelist.

Pilt kah:

[vanemleitnant]

Vs: Veksellüliti tavajuhtmega

viisakas oleks need kollased mingi muu värviga maskeerida

Küsimus ei ole viisakuses või ebaviisakuses. Kollarohelise maskeerimine on absoluutselt keelatud. Kui näiteks tahad majale kasutusluba saada ja inspektor vaatab veksli kaane alla, siis pikka juttu ei ole.
Kui ikka nii tahad teha, jäta pigem maskeerimata, siis on kohe selge pilt ja ehk isegi ohutum.

[redart]

Vs: Veksellüliti tavajuhtmega

Kuna elektritööde tegemine välja arvatud pirni vahetus on ilma vastava loa ja erihariduseta samuti vist absoluutselt keelatud, siis jääb küll tavakodanikule üpris hämaraks, miks nende nõuetega nii üle võlli rangeks on mindud, spetsialist on ju võimeline aru saama. Samuti jääb hämaraks, miks just eesti tõule on omane neid euronõudeid saksa täpsusega järgida. Ma ei tea, mida elektrikutele seal vastavas koolis räägitakse või süüa antakse, aga paistab päris äkiline kraam olema. See ei olnud nüüd kuidagi isiklikult mõeldud, aga pikaajaline hämmastus leidis verbaalse ja ilmselt ka emotsionaalse väljundi.

[A.R.]

Vs: Veksellüliti tavajuhtmega

Küsimus ei ole viisakuses või ebaviisakuses.
Kollarohelise maskeerimine on absoluutselt keelatud.

Kena, kuidas siis peaks?

MUGAV oleks 3 soont, vähemalt üks erinevat värvi. Vekslite vahel.

Või on lubatud ka monojuhe faasist vekslini ja edasi 2 soont vekslite vahel.
Lampide vahel siis jälle kahesooneline ühendus.

Kuidas nende lubatud värvidega on?
Kas 2 või 3 musta soont on ka lubatav?

[vanemleitnant]

Vs: Veksellüliti tavajuhtmega

Kuidas nende lubatud värvidega on? Kas 2 või 3 musta soont on ka lubatav?

On lubatud kas või 6 musta soont ja sinise markeerimine mustaks, pruuniks või punaseks, ainult kollarohelise kasutamine muuks, kui kaitsejuhiks ei ole lubatud ka mitte maskeeritult.

[A.R.]

Vs: Veksellüliti tavajuhtmega

ainult kollarohelise kasutamine muuks, kui kaitsejuhiks ei ole lubatud ka mitte maskeeritult.

Maja ees on on koos aga see on juba eriline ülbik.
Süda on samasugune vask aga väline värv ei sobi.

Kas roheline on sama mis rohekollane?
Selle rohelisega on probleeme siin ja seal.
***
Täpselt nagu mõni poliitik.
On on inimene ja siis äkki on mingit värvi ja inimest enam ei ole.

Mis aga juhtub meie Robert I kui ta juhtmed õigesti ühendab, tuled põlema saab
aga värvid on valed?

[A.S.]

Vs: Veksellüliti tavajuhtmega

Aga mis siis juhtub kui sa näiteks enda auto suunatuled siniseks värvid? Midagi ju ei juhtu, lihtsalt pööretel võib veidi ohtlik olla, muud ei miskit, sõitmist iseenesest ei sega.

[dumb_user]

Vs: Veksellüliti tavajuhtmega

Mitte midagi ei juhtu. Kogu see teema on seepärast, et kui kuskil on see ko/ro muuks asjaks kasutatud ja mingi juhan seda ei tea siis ta saab oma laksu kätte. Kühvel pole mingis eramajas või oma saunas. Üldkasutuses hooned ja igasugune tööstusteema. Kodus sa võid üldiselt teha mis tahad. Peale liitumiskilpi ei huvita see eriti kedagi. (Kuigi vbl kui raha on vähe siis leitakse, et peab hakkama seaduseks imema ka seda kui taskulambil patareid vahetad.) Aga kui sa ise mingi jura kokku teed siis pole peale sinu kedagi süüdistada. Enamasti ei panda aga mitte midagi kirja ja 4 aasta pärast ei mäleta ka enam midagi. Ja siis tulebki jama. Ehk siis kui sa mingi standardivälise lahenduse teed, siis pane see kirja ja see kiri kleebi elektrikapi külge. On vähemalt endal koht kus mingi meenutus tekib.

[A.R.]

Vs: Veksellüliti tavajuhtmega

Aga mis siis juhtub kui sa näiteks enda auto suunatuled siniseks värvid?

Auto tuled on avalikult näha.

Minu suvila juhtmed on veetud 83. aastal ja soonte värv välja ei paista.
Aga üks soon oli vist tõesti roheline. See on mul seal null, ikkagi maa värvi.

[Robert1]

Vs: Veksellüliti tavajuhtmega

Tegin kõik ühendused nagu joonistel näitasite ja kirjutasite ka sõnadega.
Tundus üsna mõistlik.
Seejärel tegin ühendused veksellülititele ja jälle lõi korgid välja.
Mul olid olemas ka teised veidi uuemad lülitid (pildil), ning ühendasin
need siis prooviks ära nii nagu piltidel näha (esimene ülakorrus, teine all),
kuid endistviisi see asi ei õnnestu, kuna korgid jällegi välja lendasid.




Kas mul on nüüd need vekslid ikkagi valesti õnnestunud ühendada?
Muud nagu ei oskagi arvata, juhtmed peaksid olema igatahes skeemi järgi paigas.

[A.R.]

Vs: Veksellüliti tavajuhtmega

Tegin kõik ühendused nagu joonistel näitasite ja kirjutasite ka sõnadega.
Tundus üsna mõistlik.
Seejärel tegin ühendused veksellülititele ja jälle lõi korgid välja.
Muud nagu ei oskagi arvata, juhtmed peaksid olema igatahes skeemi järgi paigas.

Kuhu läheb see vasakpoolse pildi ülemine pruun juhe?
Ja parempoolse pruun?

Üks neist peab minema FAASi külge ja teine lambi külge.
Lambi teine ots peab siis minema NULLI külge.
Kui nii on ühendatud siis kaitse ei saa rakenduda.
Kui lambi pesas ei ole lühist.

Tee omale proovilamp. Väike pirn pesas ja kaks juhet taga.
Võta null sissetuleku juures lahti.
Ühenda proovilamp NULLI ja NULLi läinud juhtme vahele.
Lülitas pinge.

Põleb? Peaks sõltuma vekslitest.
Kas on hele või natuke tuhmim? Kui hele, siis lambid lühises.
Või pole lampe üleültsegi vahel.

[elukaz]

Vs: Veksellüliti tavajuhtmega

Siis on sul skeem valesti maha joonistatud, lüliti valesti ühendamisega ei saa muu juhtuda kui et lamp ei lähe põlema, kui mõlemas lülitipesas kõik kolm otsa kokku paned, ei juhtu ka muud kui et saad igavese tule.
Järeldus lihtne, juhtmes on värvid põhjusega ja selle sama põhjusega on keelatud sellise juhtme kasutamine lülitamiseks. See juhe mis vaatab vastu mõnes lülitipesas, tuleb kusklit mujalt ja kasutab värve sihtotstarbeliselt ja sa lülitad omavahel kokku nulli ja faasi.
Tundub et sa oled elektri koha pealt piisavalt loll et õpetamine peaks väga rohujuure tasandile minema ja ise sa asja välja ei jaga nii et kutsu elektrik. Iseenda kui pere huvides.

[raulo]

Vs: Veksellüliti tavajuhtmega

asja pooleli jättes jääbki lolliks...

Robert1: kõike edasised sammu teed väga ettevaatlikult

eeldades, et kaise on sul väljas
ühenda mõlema lüliti kõik juhtmed lahti
lülita kaitse sisse. kui kaitsmed löövad välja on sul karbis pruun ja sinine või kollane koos
kui kaitse jääb sisse võtad proovilambi (või suvalise laualambi) ja proovid mõlema lüliti juures kas lamp pruuni ja sinise või pruuni ja kollase vahel põleb.
kui põleb on sul karbis sinised kollased valesti.
kui ei põle siis on sul tõenäoliselt trepilampide ühenduses lühis
lükka kaitse välja ja otsi viga edasi
