Reguleeritav toiteplokk

[jumal]

tere,

Mul on plaanis ehitada alalisvoolu jaoks reguleeritava pingega toiteplokk. Kas keegi oskab soovitada mingisugust elektroskeemi vms?
Aitäh.

[pic]

Vs: reguleeritav toiteplokk

Kui esimene projekt ja tahad kindlasti ise teha siis soovitaks alustada LM317 baasil skeemidest.
Näiteks see.

[jumal]

Vs: reguleeritav toiteplokk

Aitäh!
Proovin siis nendest alustada!

[Starfish]

Vs: reguleeritav toiteplokk

Palju sellel maksimum vool olema peaks ?
LM317 on 1.5A, suurema voolu jaoks on sarnane: LM350 (3A).
Ja väljundpinge ?
Suure pingevahe jaoks võiks teha regulaatori sisendpinge ümberlülituse sest:
Hajuva soojuse arvutus:
(Sisendpnge - väljundpinge)*Vool.

LM317/LM350 ei võimalda niisama lihtsalt pinget nulli reguleerida, väljund on sisemise referentsi võrra kõrgem.
Need mõlemad tahavad väljundisse miinumumkoormust.

[W@ldur]

Vs: reguleeritav toiteplokk

Äkki oleks alustuseks kaval võtta mõni lühise- ja ülekoormuskaitsega karbitoode, millel pinge ja vooluulatused reguleeritavad ning meelepärased on ning selle järgi erinevaid skeemilahendusi pusida? Alustada toitest on veidi rutakas. Olgu toide esmalt igati ok, siis saab murevabalt skeeme sappa laduda ja kui kogemustepagas on kasvanud, võib tagurpidi toiteka juurde tulla.

[A.R.]

Vs: reguleeritav toiteplokk

Mõistlik oleks alustada vajaliku pinge ja voolu paika panemisest.
Või siis vähemalt vahemike.
________________________________
Kui võtta LATR-i tüüpi riist koos sillaga, siis saab üsna laias vahemikus pinget ja voolu valida.
***
Toroidi peale võib ka sobiv arv sekundaarkeerde mähkida.
Siis pole karta võrgust lööki.

[Starfish]

Vs: reguleeritav toiteplokk

Alustada toitest on veidi rutakas.

Toitest alustada on õige.
Iga elektroonikaseade sisaldab toidet ja kui elektroonikaga tegeleja ise toiteploki ehitab ja ennast selles osas harib!!! siis on temal hiljem palju kergem toiteahelatest aru saada ja on suur osa riketestki seotud toitega.
Toite ahelate mittetundmine seab üsna räiged piirid elektroonikaga tegelemisele.
Ja toiteplokk on kõige vajalikum osa igat sorti elektroonikalaboris, kasvõi kodus.
Toiteplokke pole kunagi liiga palju, või äki on ?

Minul oli esimene toiteplokk lauaarvuti toide, millel oli tehtud reguleerimisvõimalus(vastuside ahela takisti asendatud potekaga).
Sedasi sai +12V ahelast reguleerida 7V kuni 13V ja +5V muutus samuti mingis ulatuses.

[Svago]

Vs: reguleeritav toiteplokk

tere, Mul on plaanis ehitada alalisvoolu jaoks reguleeritava pingega toiteplokk. Kas keegi oskab soovitada mingisugust elektroskeemi vms? Aitäh.

Alustuseks täpsusta, millised on nõuded? Max pinge ja max vool.

[voime]

Vs: reguleeritav toiteplokk

Täpsusta mis vahenikus peab saama pinget reguleerida ja kui suur on maksimaalne voolutarve.
Võid vaadata DC-DC reguleeritavaid muundureid.
Ise olen ka ehitanud erinevaid toiteploka nii arvuti toteplokkidest kui ka muid.
Lõpuks loobusin ja ostsin labori toiteploki ja kasutan arvuti toiteplokke lisaks fikseeritud pingetega. Seal on piisavalt erinevaid pingeid ja saad nendega kombineerida. -5, -12, 0 ,3.3, 5, 12
Kui tahad 24v paned otsad -12 ja +12 kontaktide vahele. Enamus elektroonikat toimivad nende peal. 9V on puudu aga sinna paned -5 ja +5 ning viskad 1 või 2 dioodi vahele.

[W@ldur]

Vs: reguleeritav toiteplokk

Ehitad pahaaimamatult häireid genereeriva toiteka. Mõõdad 5eur testriga, kõik OK.
Hakkad digiloogikat katsetama, isegi inversioon ei toimi.
Sõimad Oomipoe letimüüja 4x läbi, et müüd mulle vigaseid juppe.

Mõte oli selles, et toitega alt minna on üsna kerge, ja kui see juhtub tõrkuma, ei pruugi algusaastatel pihtagi saada ja uskuda, et tõesti asi ongi toites.

[Starfish]

Vs: reguleeritav toiteplokk

Need miinuspinged on arvuti toiteplokil nõrgad, ei kannata palju koormust.
Kombineerides saab:
24V / 17V / 7V / 10V / 8.7V / 1.7V / 8.3V / 15.3V.

Ja saab suure omamüraga toite.

[Mephistopheles]

Vs: reguleeritav toiteplokk

Kusjuures, LM317-ga on v6imalik 0V ka saada: lihtsalt adj. otsa ei reguleeri GND suhtes vaid ref. pinge v6rra negatiivse pingega ja ongi v2ljund 0V olemas

[Starfish]

Vs: reguleeritav toiteplokk

See eeldab kahepolaarset toidet või lisatoidet mis on ühendatud selliselt et adj sisendile saab anda Vref võrra negatiivsema pinge.
Selle Vref-i võib ka teise LM317 kasutades tekitada, või kasutada LM385.


Mis on skeemilt puudu ?

[Mephistopheles]

Vs: reguleeritav toiteplokk

P6nevam oleks ise genereerida see negatiivne pinge. Seal ju ei liigu suured voolud. Kasutada miskit spets kivi v6i siis lihtne NE555 lylitusega paispool + diood + filter.

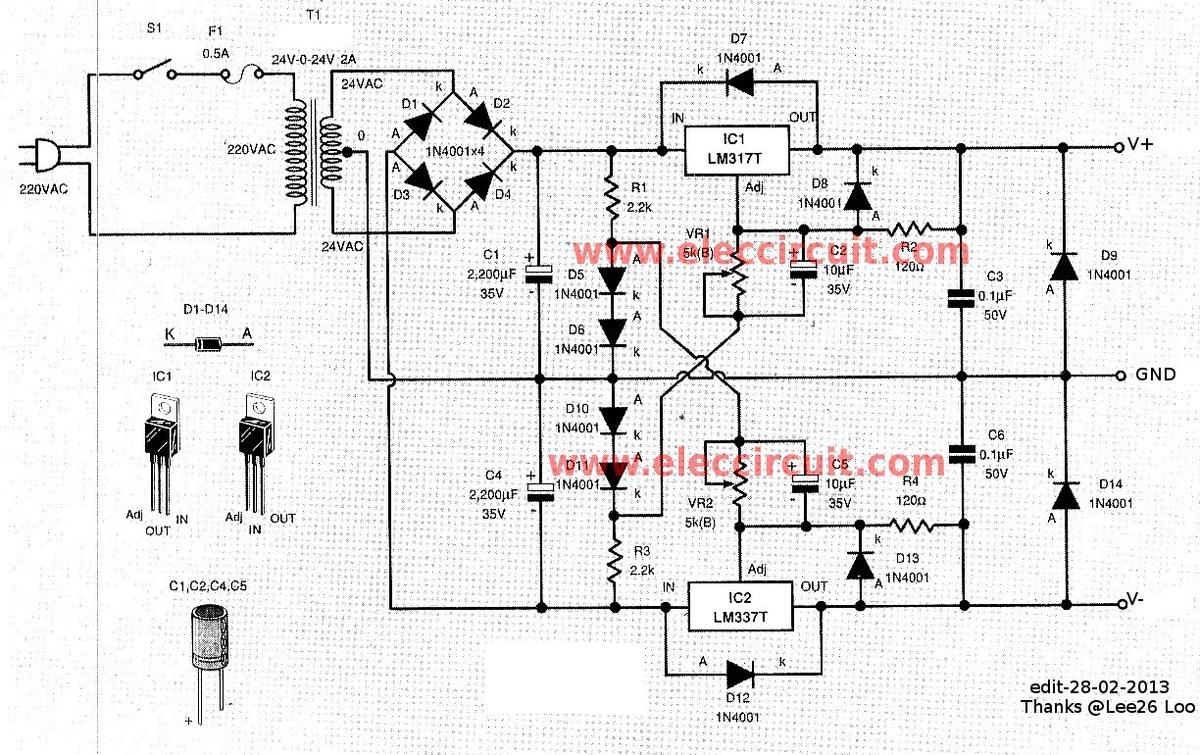

V6i noh kui plaanis on teha -V-GND-+V, siis v6ib ju m6elda j2rgmisele skeemile:


Kusjuures mul esimene tegemine oli samuti toitekas enda esimesele v6imendile LM1036 + 2x TDA1562Q. Ma sain selle k2igus isegi trafo valmis kerida.

[Svago]

Vs: Reguleeritav toiteplokk

Miinus toide tekitatakse kas dioodi või sillaga, kasutades trafo sama mähisega ühendamiseks 2 eralduskondekat. Edasine on lihtne skeemitehnika.
