GPS-korrektsioon kvartskellale

[fre]

https://www.kjell.com/globalassets/m...ref=064C1A00DD
peaks olema Shele pakutud kasutusjuhendi töötav link.
Rootsi kroonides on hinnanumber suur, tuleb kurssi vaadata.

Mul on ka mõned raadiojuhtimisega osutitega seinakellad käigus,
sain nende mehhanismid kunagi ühelt siinselt foorumiliikmelt.
Osa nendest olid ka rikkis, osal kelladel aga klaasid kriibitud,
eks siis tõstsin neid ringi teistesse kestadesse viisakaks...
Siis oli veel Tevalo foorumi aeg...

Selliseid mehhanisme võiks "laias laastus" kaheks jagada -
ühe mootoriga või kahe mootoriga. Viimastel on eraldi mootor
sekundiosuti jaoks ja teised liiguvad korra iga 15 sekundi järel.
Seega kahe mootoriga mehhanismid lähevad õigeks kiiremini.
Seni pole kordagi kohanud sujuva sekundiosuti liikumisega
raadiojuhtimisega kella, arvan et niisuguseid ei tehtagi.
Eks siis ise leiutan siin, ikka see minu eriline "kiiks" painab...

Ühest numbernäiduga kellast (LCD oli defektne) sain DCF77
eraldi mooduli (enamasti on nad kõige muuga samal plaadil),
millest tollal tegin kontrollvastuvõtja (lisasin piiksuja skeemi).
Sellega on hea kontrollida "olukorda eetris" jooksvalt, sest
asume suhteliselt leviala piiril.

Aga nüüd teemasse ka.
Peaks mõtlema-kalkuleerima, kui palju peaks muutuma kvartsi
sagedus kui loenduri seis muutub ühe võrra. Igatahes tuleks
arvestada, et korra ööpäevas korrigeerides käiguviga ei hakkaks
ületama 0,5 sekundit mõne ööpäeva kohta (seda eriti GPS-iga
korrigeerimisel). Siis ei läheks skeem sünkroonist välja.
Viimase skeemi C3-ga saab valida sobiva mõjutuse tugevuse,
teiste kondensaatoritega kvartsi juures saab paika täpse
32768,00Hz sageduse loenduri seisu "7" korral. Katsed jätkuvad...

PS. Mõtlesin järele... Taotleks kvartsiga ühendatud
kondensaatorite valikuga esialgu niisugust olukorda, kus
loenduri seisul "4" saaks 32767,9Hz (varikapile pinge 1,58V) ja
loenduri seisul "10" oleks sagedus 32768,1Hz (varikapile 2,36V).
Käiguviga +/- 0,1Hz kõrvalekalde puhul oleks +/- 0,5 sekundit kahe
ööpäevaga, üks loenduri "samm" teeks seega samasuguse muutuse
umbes kuue ööpäevaga. Ehk nii oleks mõju enam-vähem paras...

[fre]

Kvartsiga võiks mahtuvused põhimõtteliselt niimoodi ühenduses olla:

Esialgu jah täitsa umbes, lihtsalt vaistu järgi.
Õiged väärtused selguvad alles katsetusel.

[Shele]

Rootsi kroon on suht odav: u. 11/1. Seega see kell maksab kusagil 20 EUR-i

[fre]

.....
Seega see kell maksab kusagil 20 EUR-i

...ja kui 5 huvilist kokku saab, oleks ühe hind umb. 10 EUR-i,
sel juhul ma isegi ühe tahaks. Sellist nuppudega mul polegi.
Siinkohal igaks juhuks hoiatus - kui asukohas on raadiohäirete
tase kõrge, ei tarvitse kell raadiosignaali korralikult kätte saada.
Mõned vastunäidustuste märksõnad - arvuti või teleri lähedus,
igasugused impulsstoiteplokid jms., paneelmaja, linna piirkond...

PS: Kirjaviga tsitaadis käsitsi korrigeeritud.

Teemasse ka.
Kindlasti ei hakka ma kvartsgeneraatori sagedust otseselt mõõtma,
kas on (vajalikud) 32767,9Hz, 32768,0Hz ja 32768,1Hz. Selleks on
abivahend, mille skeem ja töötamise kirjeldus asuvad teises teemas -
https://www.elfafoorum.eu/forum/tehn...948#post840948
Skeemi sisendosa on vaid veidi sobivamaks modifitseeritud.
Kui valgusdioodi heleduse muutuse üks periood kestab 10 sekundit,
vastabki see soovitud sageduse erinevusele 0,1Hz.
Sageduse kõrvalekalde suuruse määrab põhiliselt C3 / C4 mahtuvuste
suhe, kesksagedusele mõjuvad aga kõik koos. Põhimõttel - suvalise
(iga) kondensaatori mahtuvuse suurendamine vähendab sagedust ja
mahtuvuse vähendamine suurendab generaatori sagedust. Tahaks
jätta üheainsa trimmerkondensaatori, mille abil (vajaduse ilmnemisel)
hiljem saaks kesksagedust õige(ma)ks korrigeerida.
Millised jäävad kondensaatorite tegelikud mahtuvused, annan teada.

[aqv]

...ja kui 5 huvilist kokku saab, oleks ühe hind umb. 10 EUR-i,...

Oleks ka kahest huvitatud.

[urmo]

Mulle ka palun 2 tk.

[Shele]

Nonii, kisub madinaks. Fre poolt osutatud kirjaviga sai omas postis korda. tsitaadis mitte. Juhin tähelepanu, et lugesin kommentaare kasutajatelt Plusse oli rohkem, kiideti, et töötab, laideti kasutusjuhendi puudust ja mõnel korral asi ei käivitunud. ja raadioprobleeme. Üldiselt arusaadav. Aega on, kas tuleb veel? Võtan nendega ühendust ja küsin üle. Olen Stockholmis 19.12.

[fre]

........
Millised jäävad kondensaatorite tegelikud mahtuvused, annan teada.

Reeversloenduriga ja DAC-iga täiendatud VCXO skeem sai lõpuks sellise kuju:

Loendur võimaldab kvartsgeneraatori sageduse muutuse 32768Hz +/- 0,2Hz:
seisul "0", kui pinge varikapile on 1,06V, sain sageduse 32767,8Hz;
seisul "8", kui pinge varikapile on 2,10V, sain sageduse 32768,0Hz;
seisul "15", kui pinge varikapile on 3,02V, sain sageduse 32768,2Hz.
Sageduse sõltuvus pingest ongi enam-vähem (rahuldavalt) lineaarne.
See skeemiosa peaks nüüd igati sobima mõlema "ajaetaloniga"
(DCF77 või GPS) koos töötama, st. üleminekul jääb vahetamata.
Millalgi tuleks talle montaažplaadi joonis välja mõelda, seni jääb
ta aga makettmontaažina tööle.

[a1]

... seni jääb ta aga makettmontaažina tööle.

On ta juba mõne etaloni küljes?
Mis vahemikus see loendur "lõksub"?

[fre]

Sellega läheb veel aega, seni saab ainult midagi ennustada...
Teisest teemast DCF77 korrektori plaat on söövitatud, kuid on
veel natukene ülemõõduline, ootab ka detailide ümberladumist
maketilt sinna. Väiksemal, kella plaadil, on detailid juba peal.
Ainult transistori võtan sealt uuesti ära, sest programmkella
moodulist tehtud VCXO ei lähegi käiku. See (К176ИЕ12-ga)
kell, nagu ka täiendatud skeemiga VCXO, sobib samuti töötama
mõlema korrektori variandis ja jääb ülemineku puhul vahetamata.
GPS korrektori skeem (siin teemas postituses #10) on vaid arvutis,
teoreetiliselt võiks töötada, aga selle makett on veel kokku panemata,
et saaks mõne detaili väärtused täpsustada.

[fre]

GPS-korrektori skeemile (siin teemas postitus #10) mõtlesin ka
plaadi joonise välja, vaid loogikalülid läksid omavahel vahetusse:

Mõõt jällegi 55 x 30mm.
Plaadile sobivad SMD "0805" takistid ja kondensaatorid. Kuna aga
makettmontaaži pole selle skeemiga ka veel teinud, loodan siiski
et suuremaid (või üldse) muudatusi ehk ei tulegi. Mikroskeemid on
seekord piki plaati suunaga ja pistikute paigutuse (otsad) õnnestus
jätta samamoodi nagu DCF77-korrektoril. Asendus/vahetus lihtsam.

VCXO skeemile (siin postituses #38) plaadi joonis on teises teemas:
https://www.elfafoorum.eu/forum/tehn...69#post1129269

Plaate kodus teha ma praegu ei saa (printeri probleem), võib-olla
keegi teeb mulle, seepärast mõtlesin joonised igaks juhuks varem.

[A.R.]

Kas seda skeemi ei saa monteerida sellisele Oomipoe universaalile?
Kaugelt vaadates paistab mingi sarnasus - augud on mõlemal reas.
Natuke kraapimist natuke tinutust ja hakkabki korrigeerima

[fre]

Jah, kindlasti saab. Olen minagi makettplaate kasutanud kunagi. Aga siis kipub
kõik niimoodi makettplaadile jäämagi, selliseks "vahepealseks" lahenduseks...
Nüüd aga, viimastel aastatel olen teinud selget vahet otstarbel, makettmontaaži
kasutan ainult skeemi väljatöötamisel ja detailide valikul. Peale seda järgneb ikka
korralik lahendus, kus kasutan vähemalt põhiosa maketil töötanud detailidest.
Minu kõige tüüpilisem makettmontaaž on vormistatud 5cm laiusel kartongiribal,
mille mõlemasse serva on veetud toitepinge traadid, lisaks veel samast traadist
vajalikud "vahepunktid". Traadiks kasutan telefonitehnikast tuntud "krossitraati"
(see on lihtsalt PVC-ga kaetud 0,5mm vasktraat), millelt eemaldan isolatsiooni,
kraabin haljaks ja tinutan kogu pikkuses üle. Sellise läbimõõduga mähisetraadist
saaks muidugi sama tulemuse. Kinnitus kartongi külge on lihtsalt läbi naaskliga
torgitud aukude. Selliste toitesiinide ja "vahepunktide" vahele joodangi detailid,
enamasti nende otsi lühendamata. Mikroskeemid ise jätan tavaliselt kartongiriba
alapoolele, läbi kartongi aukude üles toodud viikude otstelt võtan ühendused
veel peenema traadiga. Selline lühikirjeldus, foto oleks muidugi palju parem.
Mina teen nii, aga igaüks võib omamoodi teha ja maitse üle ei vaielda...
Plaatide joonised teen arvutis Gimp-iga (kasutan värvideta, ainult must-valgelt),
olen sellega harjunud. Mul on Linux, aga sellel programmil peaks ka Windowsi
versioonid olema. Maitse asi jällegi...

[fre]

.......
Selline lühikirjeldus, foto oleks muidugi palju parem.
.......

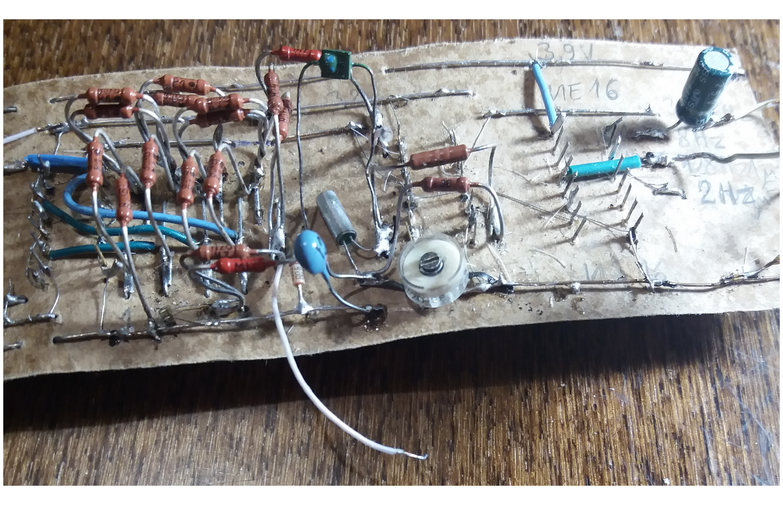

Pilt selgitab paremini:

Siin ongi näha täiendatud VCXO makettskeem. Vasakult
alates on näha reeversloendur (mikroskeem on alaküljel),
siis R-2R takistitega DAC ja siis VCXO. Lisaks on kõige
parempoolses otsas veel К561ИЕ16-ga sagedusjagur,
mille väljundite külge on praegu kontrolliks ühendatud
kaks kellamehhanismi. Üks nendest 8Hz mootoriga ja
teine 128Hz helihark-mootoriga, näitamas kellaaega.
Maketi kõik kolm mikroskeemi on all pesades, pildil
on seepärast nähtaval just pesade pikemad otsad.
Juhtmejupp ees servas on DAC-i väljund, sealt sain
mugavamalt pinget mõõta. Sellest paremale jäävad
varikap, kondensaator 12pF, kellakvarts 32768Hz ning
mikroskeemi kohal 33MΩ (see pikem) ja 39kΩ takistid.
Esiservas on näha veel trimmerkondensaatorit 4...20pF.
Plaadile tahan aga panna enamasti SMD "0805" mõõtu
detailid, sellest olen juba ka kirjutanud ja teises teemas
selle plaadi joonise avaldanud:

https://www.elfafoorum.eu/forum/tehnikafoorumid/skeemifoorum/82866-?p=1129269#post1129269

See К561ИЕ16 läheb hiljem kuhugi teisele plaadile,
et sellelt võtta 8Hz ja saata edasi läbi puhvervõimendi
mõnele eemal paiknevale kellale. "Emakella" teema...
