K:LED`ide juhtimine DMX kaudu

[morten]

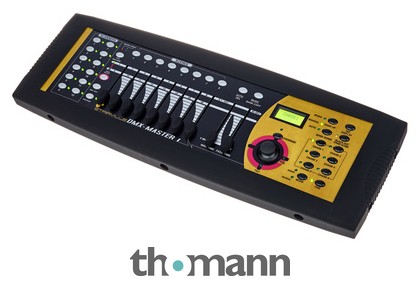

on olemas pult STAIRVILLE DMX-MASTER I

http://www.thomann.de/gb/stairville_dmxmaster_i.htm

kas on võimalik teha mingi DMX skeem , mille küljes oleks erinevad LED`i kogud mida oleks võimalik puldist juhtida ? praegu kasutan ühte LED valgustit millel on 3 erinevat värvi LED`i ja mida saab eraldi juhtida. aga tahaks et oleks rohkem neid erinevaid LED gruppe näiteks 10.

[mudasiil]

Vs: K:LED`ide juhtimine DMX kaudu

http://www.hoelscher-hi.de/hendrik/light/dmxled.htm

[KaruTEC]

Vs: K:LED`ide juhtimine DMX kaudu

Kui sul on mingi kommertsrakendus ja rahad taga, siis ca 4-5k eest saab 16 kanaliga LED draiveri, saada PS.
Aga kui on hobivärk, siis uuri DMX protokolli, see on sigalihtne kontraga lahti dekodeerida.

[morten]

Vs: K:LED`ide juhtimine DMX kaudu

rahasid kahjuks pole jah, omale koju kaminasaali mõtlesin et teeks lakke mingi ägeda lahenduse,
mitte nii keerulist aga midagi taolist võiks üritada teha, sest dmx pult on olemas ja programmide tegemine on ka juba selge

http://www.youtube.com/watch?v=pwTxdmqNRO0

[ketas]

Vs: K:LED`ide juhtimine DMX kaudu

http://www.brilldea.com/

Mingid ideed.

[morten]

Vs: K:LED`ide juhtimine DMX kaudu

http://www.hoelscher-hi.de/hendrik/light/dmxled.htm

saksakeel täitsa null.

kas too suur kiip seal vajab mingit programmeerimist ka?

[felch]

Vs: K:LED`ide juhtimine DMX kaudu

kas too suur kiip seal vajab mingit programmeerimist ka?

Otse loomulikult. Poest ostes on ta tühi ja ei tee midagi mõistlikku.

[mudasiil]

Vs: K:LED`ide juhtimine DMX kaudu

tõlgid http://world.altavista.com/tr
hex failid on seal olemas

[digital]

Vs: K:LED`ide juhtimine DMX kaudu

Ise ka eri ajajärkudel oma isiklikes tegemistes üksjagu DMX vidinaid tehtud.

DMX on iseenesest äärmiselt lihtne protokoll. Vaja riistvaralise poole pealt ühte RS485 vastuvõtvat kivi ja mikrokontrollerit. Edasi juba paned kontrolleri taha näiteks mingi led-driveri kivi või teed taimeri katkestusega bitbangiga LED'i jaoks otse PWM'i (nagu eeltoodud sakslaste skeemis) Kontroller sakslaste skeemis on küll natuke üle pakutud, sellisel rakendusel üldjuhul riistvaralist korrutajat vaja poleks ja seega piisaks ka kenasti ATTiny kontrolleriseeriast. Ning kui natuke kavalust üles näidata, siis saab ka seda lülitite hunnikut natuke optimeerida, et saaks vähemate jalgadega hakkama.

Enamasti kasutasin sellist vastuvõtu koodi, mis on projektist projekti natuke kuju muutnud aga muidu ikka suht samaks jäänud:

http://sullin.dyndns.org/elektroonika/dmx

Üks realisatsiooni näide ka (12ch DMX->0-10V konverter; eriti low-cost lahendus... aga mõni pidavat veel siiamaani kasutuses olema):

http://sullin.dyndns.org/elektroonika/dmx_demux/

[morten]

Vs: K:LED`ide juhtimine DMX kaudu

http://picasaweb.google.com/mortenx83/DJStaff#5288520521521497986

selline skeem, laes oleks 1,2,3,4,5,6,7 kanal , 7 rida dioode.
ei tea palju peaks ühte ritta dioode panema et effektne oleks ja milliseid üldse?

kanalid 8,9,10 oleks seinapeal, nonde juhtimine on hetkel olemas.

ma kardan et selle koodi sisestamisega sinna kiipi ma hakkama ei saa
