Aku toite väljalülitamine pinge langusel

[lorch82]

oleks vaja lahendust, kui 12V aku pinge langemisel alla 10V katkeks toide.

[rauka]

Vs: Aku toite väljalülitamine pinge langusel

Lambist
Võta 12V relee ja relee toiteahelasse vali selline takistus mis 10V juures enam releed sees ei jõua hoida.

[6p45s]

Vs: Aku toite väljalülitamine pinge langusel

Tundub, et vaja 12 V akut kaitsta ületühjenemise eest?
12 V releed püsivad rakendunud olekus alates 6..8 V (mõned kindlasti ka madalamal pingel). Takisti asemel võiks olla 3,9..6,2 V stabilitron (zener) või üldse mingi transistoridega lülitus. Teise kontaktigrupi no-com võiks olla mähisega jadastikku ja zener+no-com mittefikseeruva lülitiga sillatud, et saaks relee sisse lülitada. Hüstereesiga ahela ehitamine on mõnevõrra keerulisem, eelkõige stabiilsusprobleemide tõttu - aku sisetakistuse tõttu kasvab koormuse lahtiühendamisel pinge selle klemmidel, mis võib omakorda viia relee uue rakendumiseni ja asi läheb aku teatud pinge juures võnkuma.

[otsija]

Vs: Aku toite väljalülitamine pinge langusel

Releel endal on juba meeletu hüsterees, kui relee end enam hoida ei jõua, siis selleks et ta uuesti rakenduks, selleks peab minu testitud suvalisel 12V releel pinge kasvama uuesti pea 5V, et relee uuesti rakenduks. "Ära kukkumise" pinge oli ise kusagil 5V kandis. Niisiis see niisama relee variant üsna jama. Tee parem mõne opakaga, saad sobiva hüstereesi ise paika timmida ja asi tahe.

[6p45s]

Vs: Aku toite väljalülitamine pinge langusel

...opakaga, saad sobiva hüstereesi ise paika timmida ja asi tahe.

Tegelikult ei ole. Üritasin ülemöödunud kevadel ehitada sama otstarbega lülitust, operatsioonvõimendi oli kasutuses komparaatorina ning lisaks veel ahel, mis tekitas täiendava hüstereesi (aku pinge kasvab, kui koormus lahutatakse). Katsetasin umbes poolteist päeva, kuid täiesti stabiilseks ei saanudki, aku teatud pinge juures läks ikkagi võnkuma. Elemente korrigeerides õnnestus vist isegi stabiilse(ma)ks ajada, kuid siis ei jätkunud toiteallika väljundpingest (aku klemmipinge laadimisel), et võrgutoite taastumisel koormus aku külge tagasi ühenduks. Lõpuks loobusin ja tegin sama asja mikrokontrolleriga, laadimise algoritm ootab veel täiustamist. Põhiliseks probleemiks tundus olevat parasiitne negatiivne tagasiside jõuahela kaudu, komparaatoris on teatavasti kasutusel positiivne tagasiside. Ainult ühes suunas töötav lülitus (välise sisselülitamisega) võib isegi õnnestuda, kui aku pinget mõõtev ahel piisava ajakonstandiga teha.

Igal juhul tuleks ahelasse lisada mingi positiivse tagasiside ahel, et relee kontaktid ei jääks 10 V korral pikalt sädelema. Seetõttu pakkusingi eelmises postituses, et relee teise kontaktigrupi no-com võiks mähisega järjestikku ühendada, kuigi ka see lahendus ei tarvitse kindlustada piisavalt kiiret ja pika sädeluseta kontaktide lahutamist. Parem oleks kasutada mingit ligipääsetavate kontaktidega releed, mille mähisega järjestikkust kontaktipaari saaks muuta (painutada, liigutada) nii, et see avaneks enne jõukontakte ja tagaks viimaste korraliku ühenduse ka 10 V lähedal (enne relee avanemist).

EDIT: seoses operatsioonvõimendiga lülitusega - sisselülitumise probleemi lahendamiseks kaalusin täiendava alaldi (väikse mahtuvusega kondensaatoriga) kasutuselevõttu, mis oleks aku pinge näiliselt kõrgemaks muutnud (aladi väljund takisti kaudu ühendatud mõõteahela väljundiga), kuid kogu asi tundus liiga kipakas, et edasi arendada.

[otsija]

Vs: Aku toite väljalülitamine pinge langusel

Isiklikult olen küll kenasti siiamaani opakaga hüstereesi timmides vajamineva toimima saanud. Alumiseks pingeks seadsin muunduril(TL494 sisemist opakat kasutasin) mingi 10,5V ja tagasi sisse lülitub asi 12V juures kusagil. Kui aku sai tühjaks lükkas välja ära muunduri, kui tiba kogus ja 12V klemmipinge taastus, siis lülitus sisse ja käis uuesti kuni 10,5V-ni. Kui vaja võib selle ülemise pinge ju ka mingi 13V ligidale sättida, siis ei lülitu kindlasti ennem laadimise alustamist tagasi sisse.

[elukaz]

Vs: Aku toite väljalülitamine pinge langusel

Prooviks 5V relee ja mähisega umbes 8,2V stabikas jadasse?

[lorch82]

Vs: Aku toite väljalülitamine pinge langusel

sai proovitud 12V releega, kuid ei saand toimima. Kuna elektroonikas kuigi pädev ei ole siis kust võiks leida rohkem infot "opaka" tegmiseks või oskab keegi puust ja punasest selgeks teha?

[elukaz]

Vs: Aku toite väljalülitamine pinge langusel

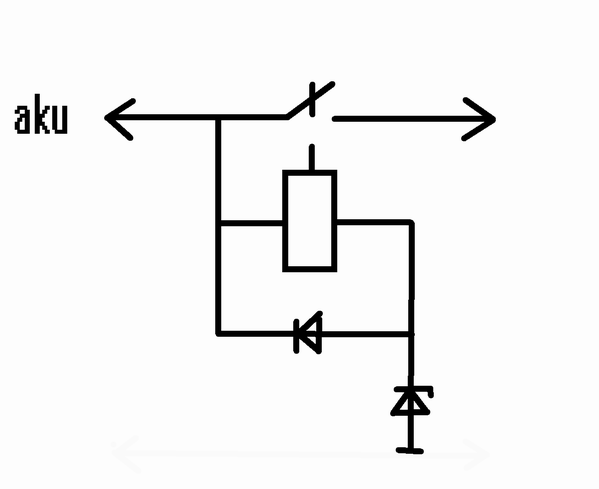

Midagi sellist:

5V relee, suvaline diood ja 8,2V zener (katse-eksitusega leiad sobiva). Opakaga parem ära hakka jändama kui täiesti võõras on.

[lorch82]

Vs: Aku toite väljalülitamine pinge langusel

Sai siis esimene Euro ost sooritatud - 5V relee ja stabikas, kuid jääb võbelema 11,4V juures.

[kreeklane]

Vs: Aku toite väljalülitamine pinge langusel

stabika asemele pane transistor,ja transistori juhtimiseks mingi odaval opvõimendi baasil tehtud komparaator

[elukaz]

Vs: Aku toite väljalülitamine pinge langusel

Proovi siis sedapidi:

Lisanupp siis vajalik käivitamiseks. Stabika õige väärtuse pead ise leiutama või siis paned lisaks poteka maa vahele lisaks.

[reuter]

Vs: Aku toite väljalülitamine pinge langusel

12V relee hüsterees on suurem, seega selle peale automaatset lihtsam teha. Vedru pingutamisega saab ka mehhaniliselt lülituspingeid muuta natukene. Kui manuaalne rakendamine on aksepteeritav, siis viimane skeemijupp on vast kõige kiiremini teostatav ja äärmiselt lollikindel lahendus. Lülituspunkt võib tiba küll kõikuda, aga see ei tohiks probleemiks olla

[lorch82]

Vs: Aku toite väljalülitamine pinge langusel

mis tavalise dioodi eesmärk skeemis on?

[sebastian]

Vs: Aku toite väljalülitamine pinge langusel

mis tavalise dioodi eesmärk skeemis on?

See on flyback diode - Eesti keeles öelduna diood, mis summutab normaalsest suurema pingeimpulsi mähises. Tekivad need impulsid induktiivsustel (mida relee mähis ka on) kui neid pidevalt sisse-välja lülitada.
