Kuidas joonistada trükkplaadile,söövitamine jne

[Vilkur]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Kui sobib lihtsam plaat, ilma vasetatud läbiviikudeta, siis vaata seda postitust: http://www.elfafoorum.eu/threads/595...hlight=poolast Olen tellinud, julgen soovitada. Mõistlik hind ja plaadid vähem kui nädalaga käes.

[W@ldur]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Loe ja imesta, millist kadalippu ollakse nõus läbima.
Eeldusel, et plaat saab lõpuks joonistatud ja gerberid genereeritud (ok, jäägu kasvõi eagle tasandile pidama), ja nädal-paar kannatab valmimisega oodata ka, milline on ootuspärane hind 10x10cm plaadile? Näiteks kahepoolne (alati saab ühe ära jätta, pole vahet), tinatatud, s.t läbiviigud on juhtivate seintega, ei peagi traadikesi läbi ajama, puuritud (min. 0.6mm ava), ja min. raja laius / radade vahe on nt. 10mil? Oletame, et need tingimused on miinimumprogramm, "kehvemini" enam ei saaks, saab veel lisatrükk jne, aga need jäävad ka reegline kodutegijal mängust välja.
Ja kui neid plaate on vaja nt. 1 tk? 3tk? 10tk? Mis hinnaga oleks neid nõus keegi tellima?
Võibolla on asi minus, aga see möll plaatide joonistamise-maalimise-trükkimise-triikimise-valgustamise-söövitamise-puurimise suunal viitab küll ainult sellel, et reaalselt polegi keegi nõus plaatide eest maksma. Ja tundub, et oma aega ka ei kiputa lugupidamisega suhtuma.
Jah, olen kogu selle kadalipu kunagi läbikäinud, ja sellepärast ei tee ka enam nii. Saab odavamalt ja paremini.
Aga andke reaalseid numbreid!

[imelik poiss]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Tahaks kah siis juba sealt poolaka käest paar plaati osta...

Viimasel ajal ei kuku see plaadi nikerdamine eriti hästi välja, just see triikimine.
No kurat alati sai ju väga ilusaid plaate nende õhukeste reklaam lehtedega, toonril tuli lihtsalt tumedus ja kvaliteet põhja keerata...

Nüüd natuke kuumutad siis juba tahm lausa voolab... Näiteks kui on Fillet Plane ja plane ja raja vahe alla 0,40 siis see tahm voolab sinna vahele ja ääred on lausa rõvedad.
Enne sai ilusad sirged. Uus tooner kah, annab vast rohkem välja...
Täpsemaid plaate polegi enam teha saanud, puurimine on kah igavene jamamine. Need oomipoe puurid on ju nii kehvasti teritatud ots pole isegi tsentris, nii väikseid puure ei näe isegi eriti teritada

[W@ldur]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Palju on "normaalne" hind 10x10cm plaadi eest?

[martinr112]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

http://www.kamitra.ee/harrastuselektroonikule/

Nüüd on soodsa hinnaga võimalik saada Eestist plaate.

[dieter]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

http://www.kamitra.ee/harrastuselektroonikule/
Nüüd on soodsa hinnaga võimalik saada Eestist plaate.

esmapilgul tundub päris hea, aga paar nüanssi vast veavad alla
* Trükkplaadid jootemaski ja markeeringuta
* Pakkumine kehtib kuni 31.02.2014

ja minu arust ei ole aru saada, kas kahepoolsel on läbiviigud paigaldatud. EDIT juuresoleval pildil paistab, et ikkagi on metalliseeritud avad.
igatsugu xQFP kestas 0.5mm koibade vahega mikroskeeme tundub ei saa ka kasutada, kuna nõue, et rada ja reavahe peavad kumbki eraldi olema 0.3mm, mis teeb kokku 0.6mm.
ja see punkt
* Pinnakate kuumtina
- vist tähendab seda, et kogu vaskosa on tinaga üle lastud? ilma maskita ja kõik tinaga kaetud, siis kipuvad kergesti sillad tekkima ja tina kuhjuma tohutute mägedena eriti sinna kuhu pole vaja

[Eggy]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

ja minu arust ei ole aru saada, kas kahepoolsel on läbiviigud paigaldatud. EDIT juuresoleval pildil paistab, et ikkagi on metalliseeritud avad.

Samas pildil on kirjas, et metalliseerimata...et siis is tuleb viad traadiga läbi joota?

[martinr112]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Kui on ühepoolne plaat siis ei saa metalliseerida, kahepoolsed metalliseeritakse.

[A.R.]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

http://www.kamitra.ee/harrastuselektroonikule/
Nüüd on soodsa hinnaga võimalik saada Eestist plaate.

Kas võimalik on ainult need kolm mõõtu?

Kas aukude arvust sõltub plaadi hind?

Kas pesadesse minevad pistikud (vaata lingil toodud kõige alumine näidisplaat)
on kaetud mingi teise metalliga (nt kuld)?

[dieter]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Kas pesadesse minevad pistikud (vaata lingil toodud kõige alumine näidisplaat)
on kaetud mingi teise metalliga (nt kuld)?

need soodusplaadid on nii nagu nad on, võimalikult lihtsad ja odavad.
kui tahad kullatud kontakte, siis pead esitama tavatellimuse, mis eelduste kohaselt tuleb vähemalt 3-e kohaline summa.

http://www.kamitra.ee/nouanded/#galv

[A.R.]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

kui tahad kullatud kontakte,
siis lased http://www.kamitra.ee

teha soodusplaadi ja tinutad sinna vana plaadi kullast riba külge.

Kui just peab.

[W@ldur]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Tellida saab ju ka n-kihilisi plaate kullatud kontaktidega ja piilupardikujulisi ja tuhandetükilise partii. Kõigi erinevate lahenduste jaoks ei saa ja ei ole mõtet teha näidispakkumisi.
Praegune Kamitra pakkumine on huvilisele isu tekitamiseks ja võimaluste avastamiseks. Ja ka keskmise keerukusega plaatide realiseerimiseks.
Kõik suuremad seeriad, viguritega pinnakatted jne. on ju läbiräägitavad müügiosakonnaga. Keegi pole senini pikalt saatnud.

[otsija]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Tahaks kah siis juba sealt poolaka käest paar plaati osta...

Viimasel ajal ei kuku see plaadi nikerdamine eriti hästi välja, just see triikimine.
No kurat alati sai ju väga ilusaid plaate nende õhukeste reklaam lehtedega, toonril tuli lihtsalt tumedus ja kvaliteet põhja keerata...

Nüüd natuke kuumutad siis juba tahm lausa voolab... Näiteks kui on Fillet Plane ja plane ja raja vahe alla 0,40 siis see tahm voolab sinna vahele ja ääred on lausa rõvedad.
Enne sai ilusad sirged. Uus tooner kah, annab vast rohkem välja...
Täpsemaid plaate polegi enam teha saanud, puurimine on kah igavene jamamine. Need oomipoe puurid on ju nii kehvasti teritatud ots pole isegi tsentris, nii väikseid puure ei näe isegi eriti teritada

See triikimise õnnestumine või mitte õnnestumine sõltub vist päris palju printerist või siis toonerist ka. Kunagi oli mingi vana printer mul, millega kannatas normaalselt ainult sinna kleepeka paberi siledale poolele printides trükkplaadile triikida rajad, siis mingi aeg ostsin miski Epson printeri, sellel kasutan neid tavalisi libedaid kataloogipabereid ja päris kenasti õnnestub rajad peale saada. Probleeme tekib just pigem laiade ja suurte radadega, kus kipub hõredalt tooner peale jääma, peenikesed rajad vist automaatselt lastakse paksemalt printeri poolt ja need jäävad kõik kenasti peale. jämedaid pole probleem veidi markeriga kaasa aidata ja üldiselt jah mul täitsa õnnestub, triikimisel muidugi panen paberi ja triikraua vahele veel majapidamispaberi ühe kihi, siis pole ohtu, et kuidagi ära kratsib kataloogipaberi ja soojus jaotub ka kudiagi ühtlasemalt.

[Kkert]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Kunagi oli mingi vana printer mul, millega kannatas normaalselt ainult sinna kleepeka paberi siledale poolele printides trükkplaadile triikida rajad

Kas seda kleepsu paberit peab pärast leotama ka või tuleb tõmmates maha?
Selle vahakihi peale vesi vist ei hakka nagunii.

Mul suur patakas neid kleepsu pabereid. Aga pole veel testinud.
Siiamaani foto paberiga teinud, aga sellega on see jama et paberi lakikiht sulab ka plaadile ja seda on päris raske maha saada ilma et tooner maha ei tuleks.
Kataloogi paberiga olen ka proovinud, aga enamasti on ta printerisse kinni jäänud. Või kui ongi läbi läinud, siis millegipärast printer ei prindi sinna peale. Jätab lehe tühjaks.

[znif]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Jagan siis ome kõige esimese trükiplaadi tegemise kogemusi. Printisin joonise laseriga Tamrexi reklaambrožüüri lehele. Kleepisin selle paberteibiga trükiplaadile. Triikisin (triikraua reguleering 3-4 vahel) umbes 5 minutit. Meeldiv oli, et see mainitet reklaam ei võtnud vett külge, vaid tuli täiesti tervelt maha plaadi pealt. Söövitamiseks kasutasin aastaid tagasi ostetud naatriumpersulfaati. Kraanisooja veega kulus nii 5-6 minutit. Anumaks oli suur jäätisenõu. Tahma eemaldamiseks on nitrolahusti väga hea.

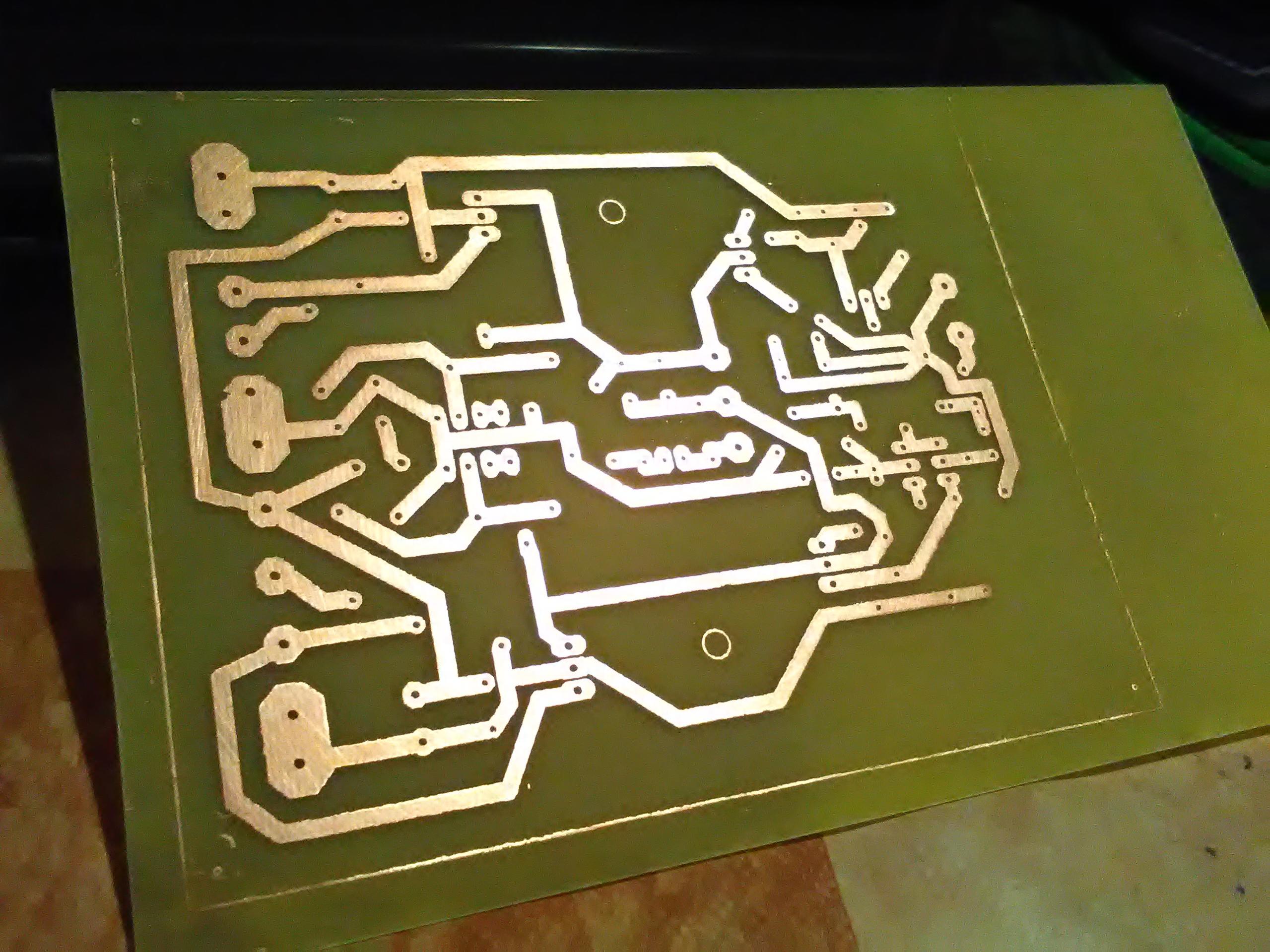

Tulemus:
