Kuidas joonistada trükkplaadile,söövitamine jne

[Mephistopheles]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Ma proovisin UV-ga, v2ga h2sti toimib:




Proovisin ka seda triikrauaga tegemist, ei ole nii m6nus ja mugav nagu see UV versioon. Minule isiklikult triikrauaga tegemine ei meeldi - m2rkasin, et suurem t6en2osus 2ra k2kkida. Vblla vilumuse asi.

[martk]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Ma proovisin UV-ga, v2ga h2sti toimib...

Et siis kodus tegid?
Fotoilmutusmeetod – läbipaistvale kilele trükitakse soovitud ühendusrajad ning kasutatakse seda šabloonina fotomaskiga trükkplaadi toorikul UV-lambi all, et blokeerida vastavates kohtades UV-kiirgust. Fotomask on kiht, mis kaitseb selle all olevat vaske söövitamise eest. Kui fotomaski kiiritada UV-kiirgusega, kaotab ta oma kaitsva toime. Seejärel eemaldatakse kile. Söövitamisel kaitseb vaske fotomaski see osa, mis ei saanud UV-kiirgust. Ülejäänud vask söövitatakse. Pärast söövitamist puhastatakse ka allesjäänud rajad fotomaski kihist, mis kaitses neid söövitamise ajal.

[Mephistopheles]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

T2pselt nii.

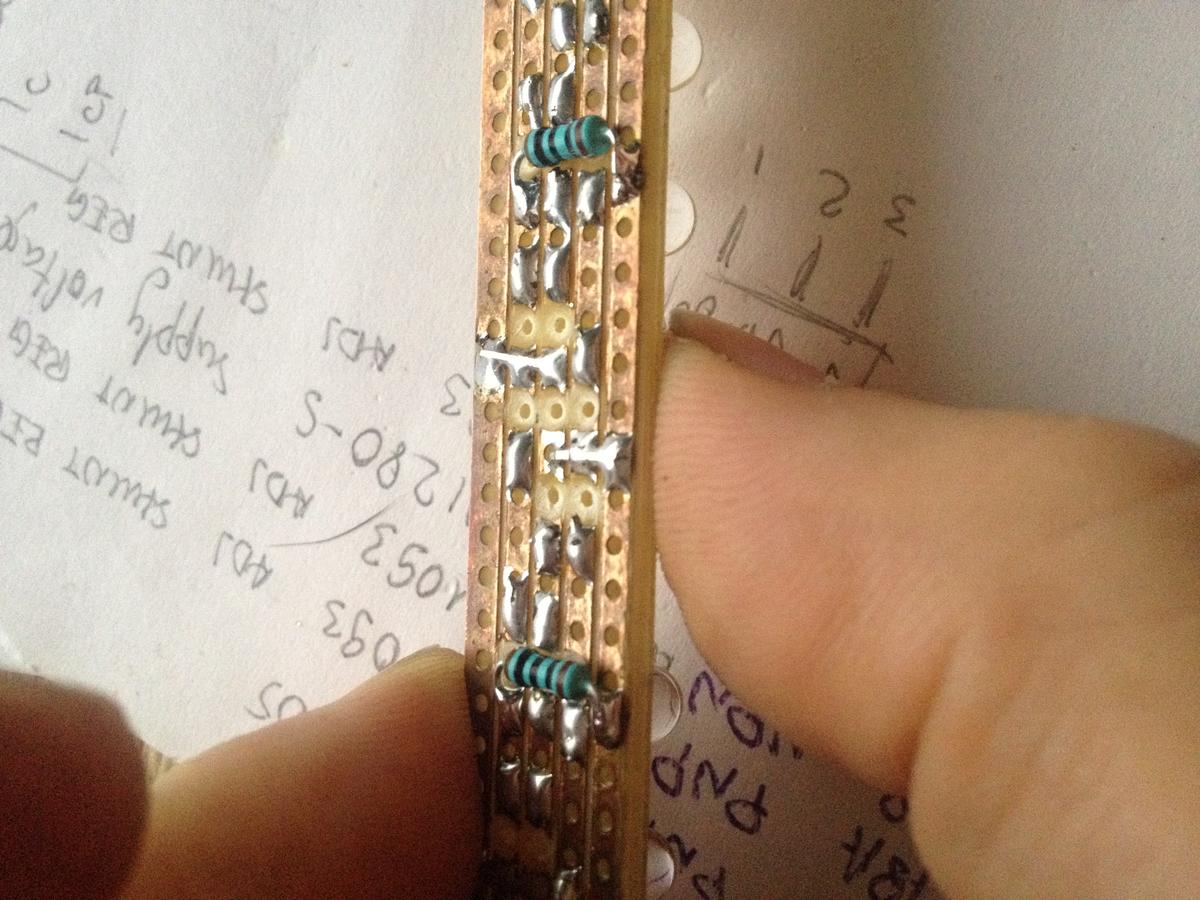

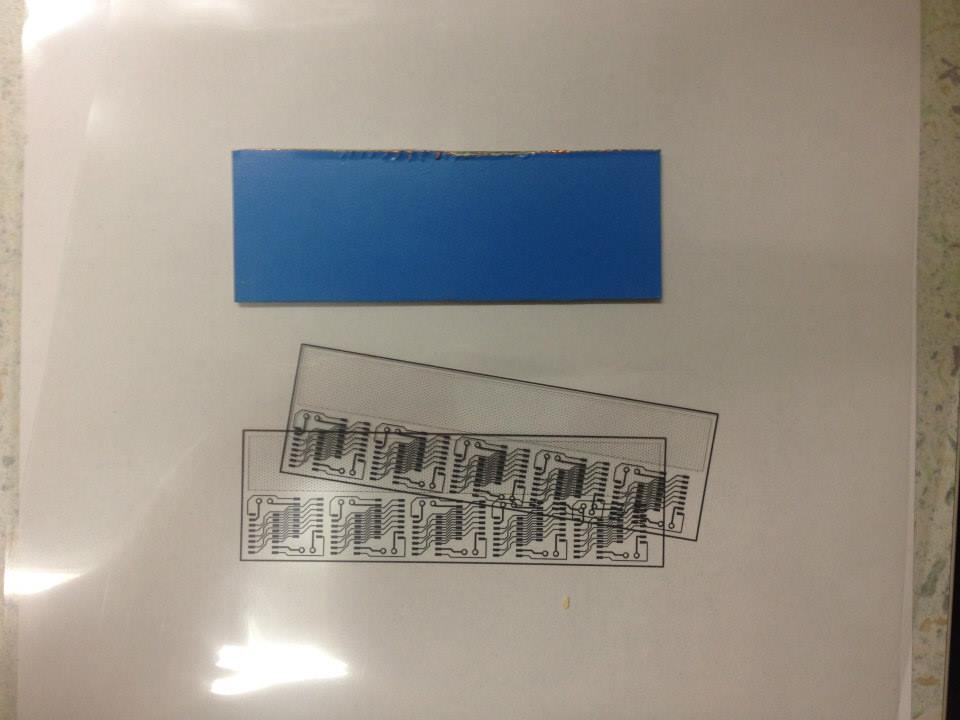

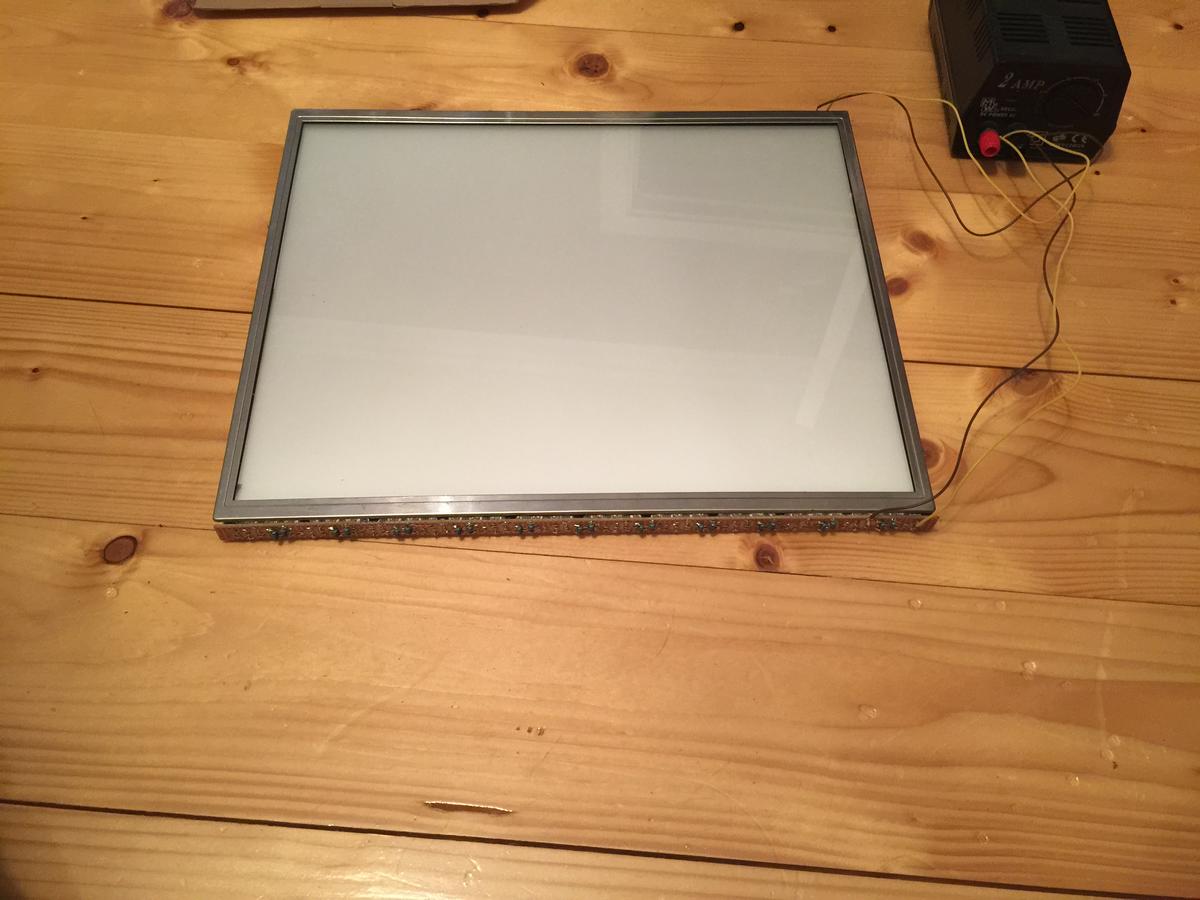

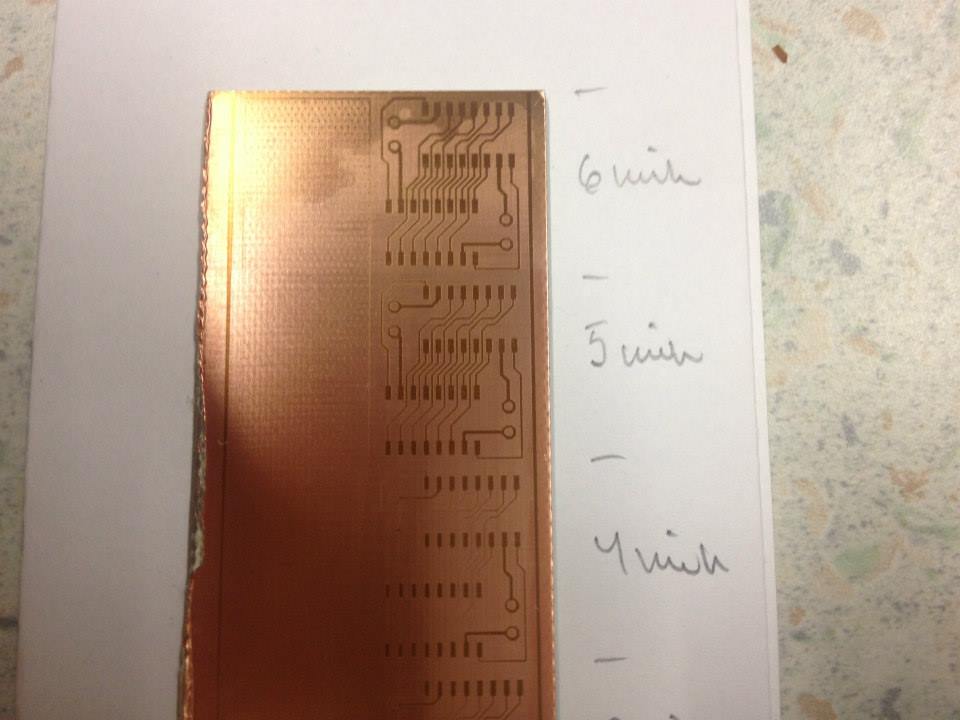

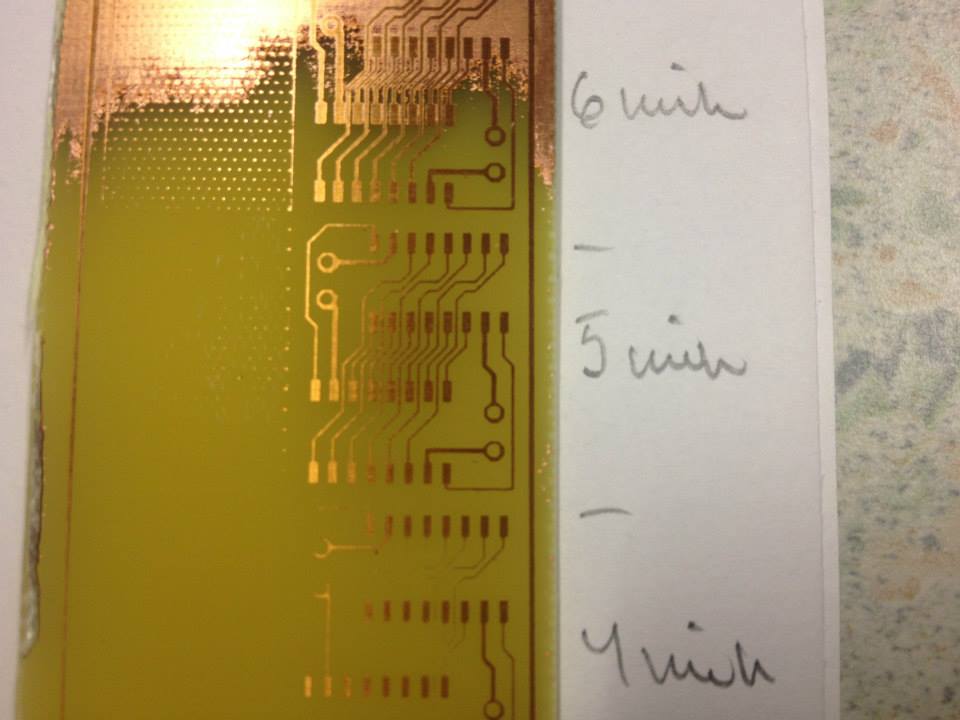

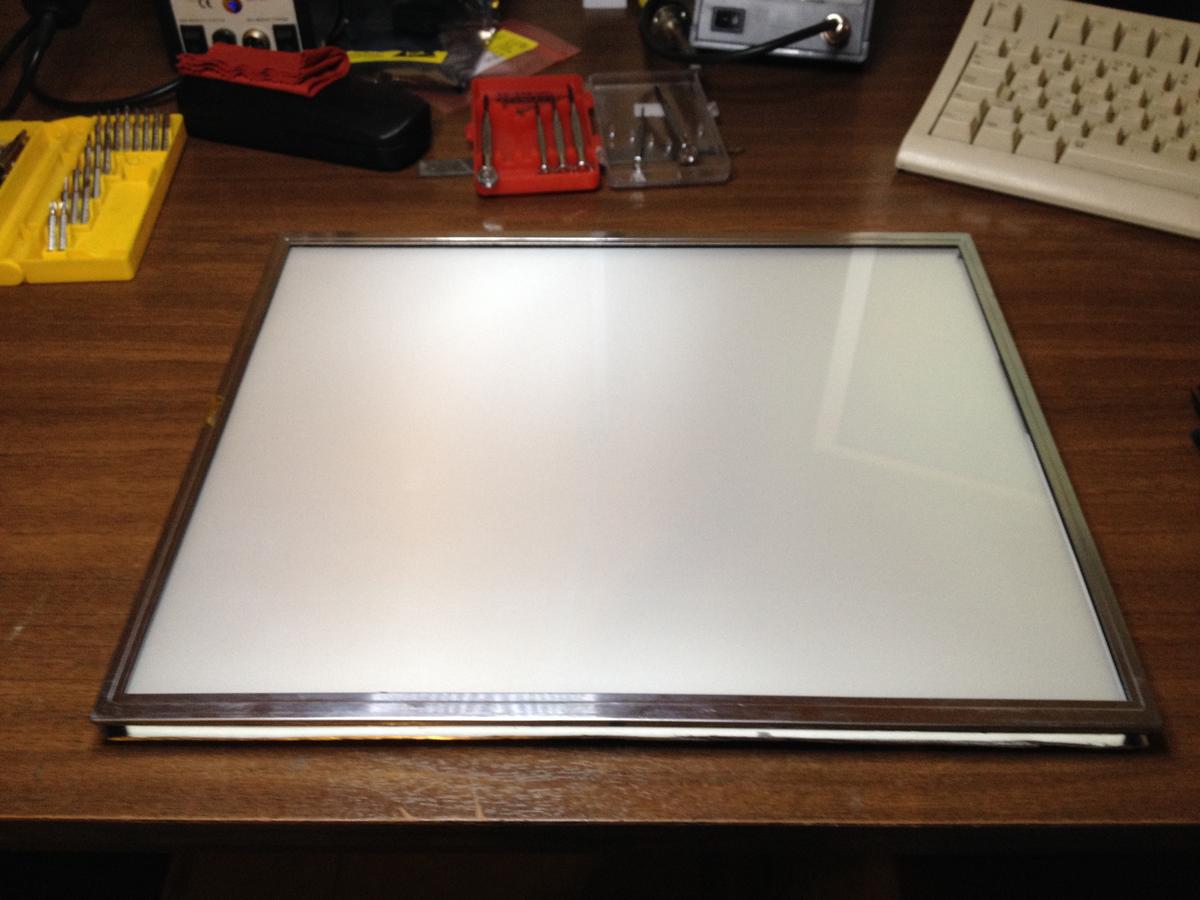

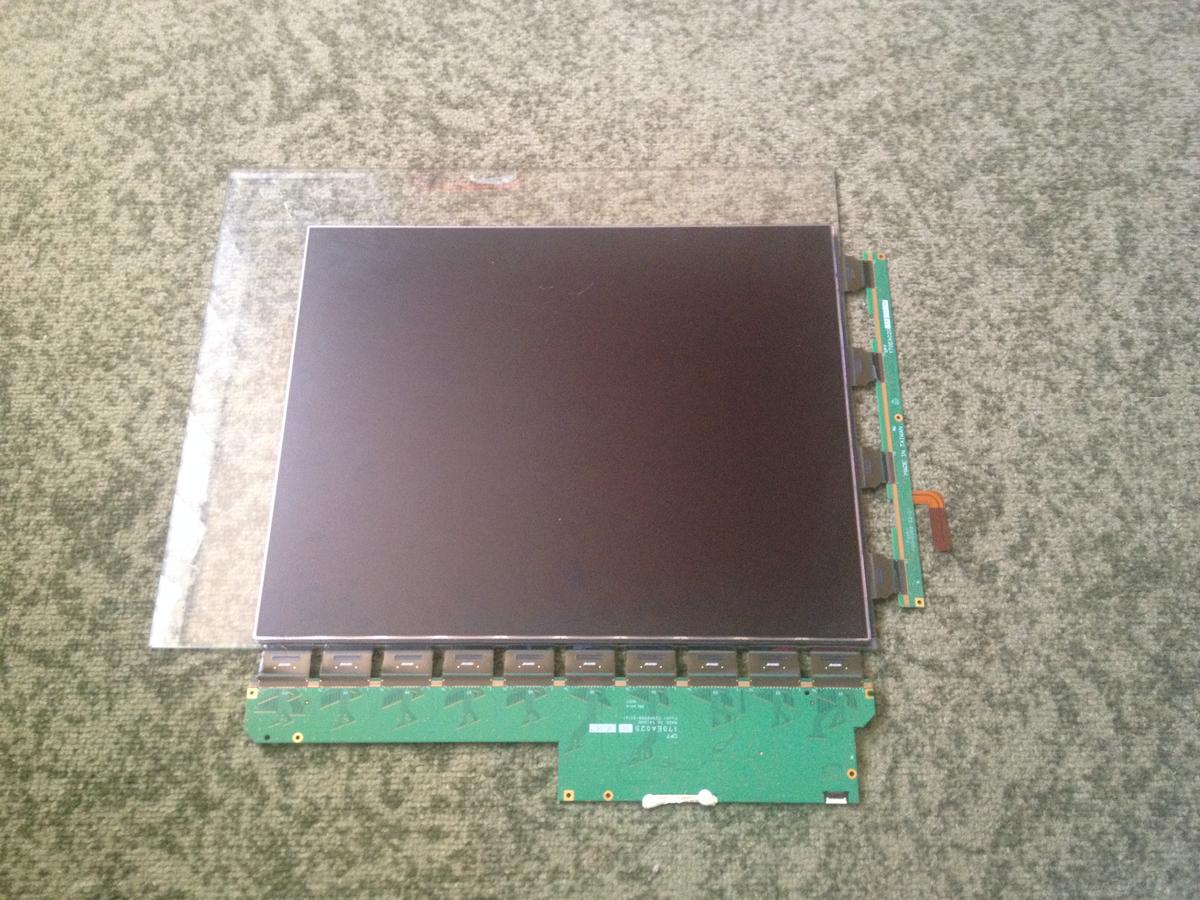

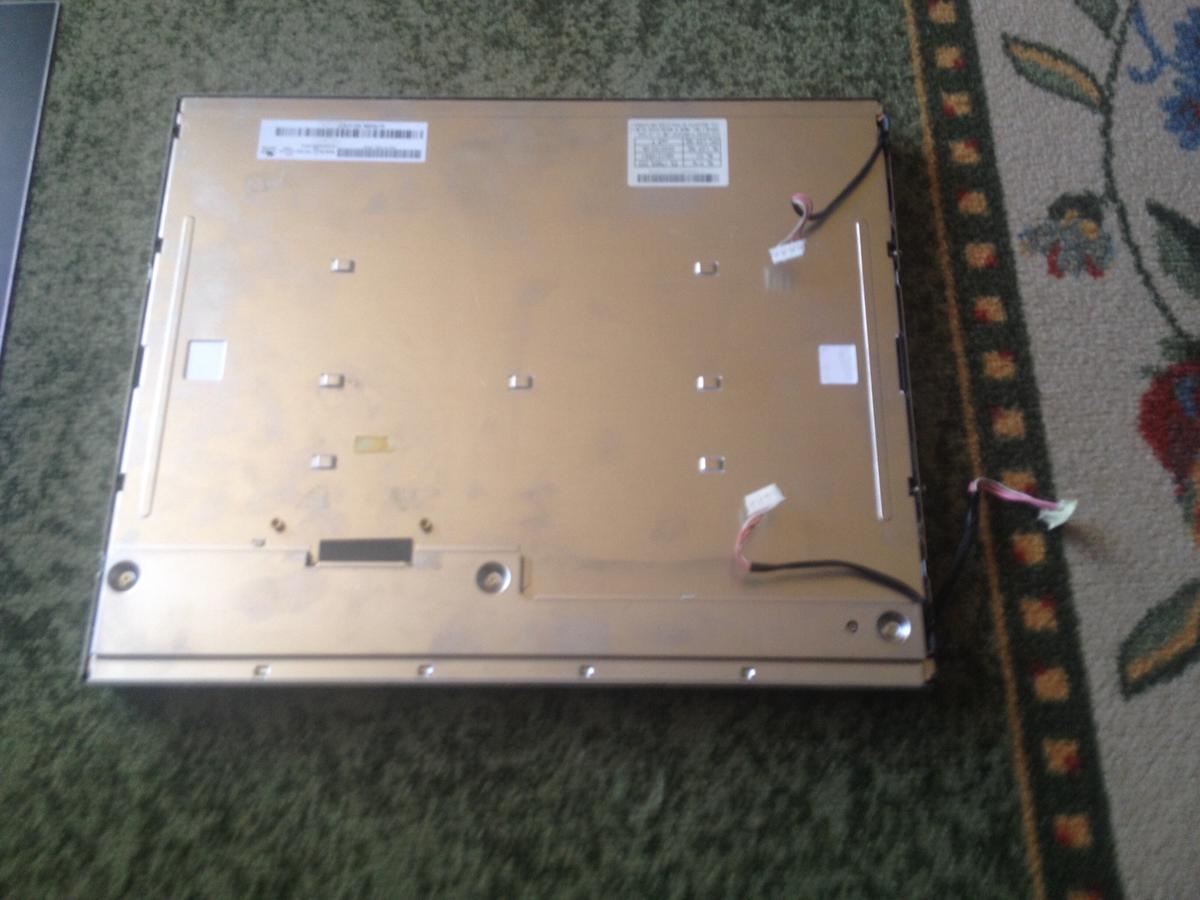

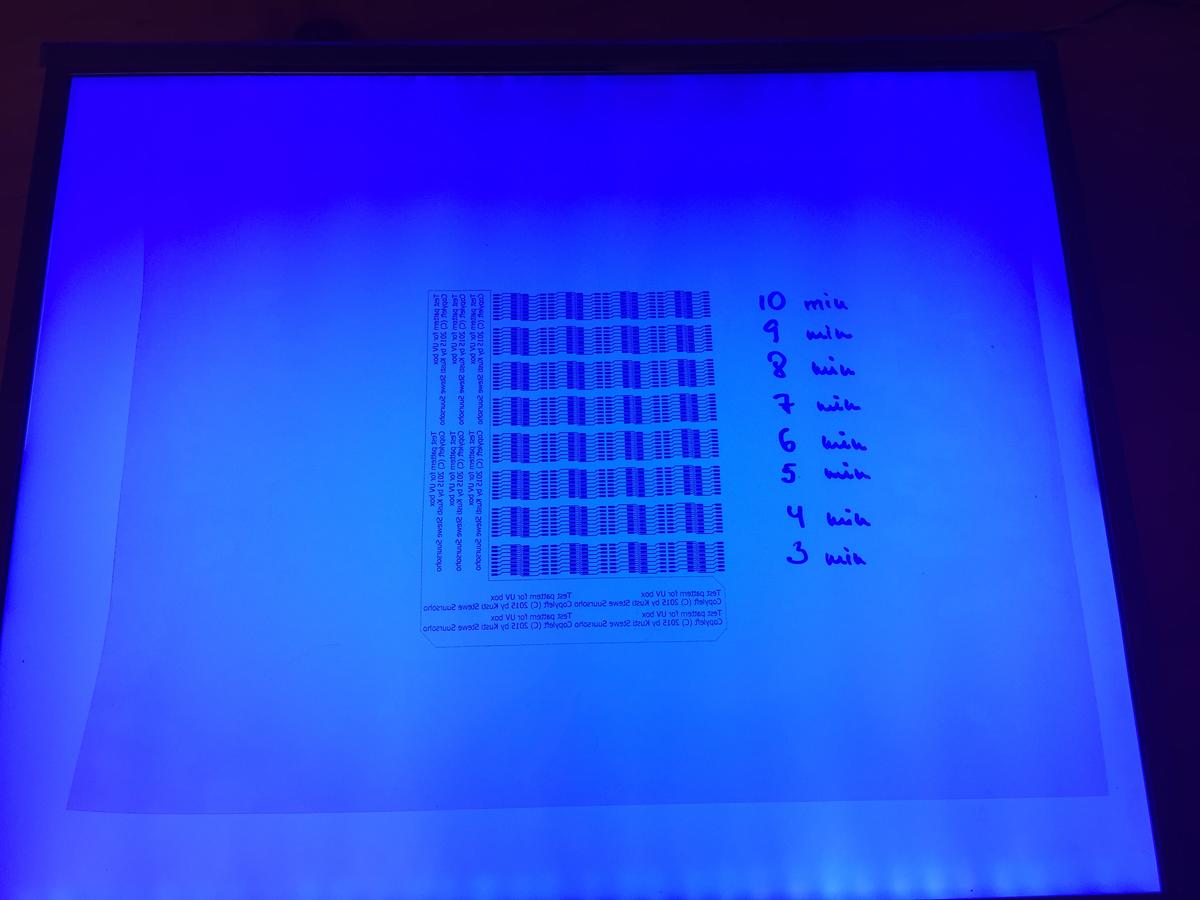

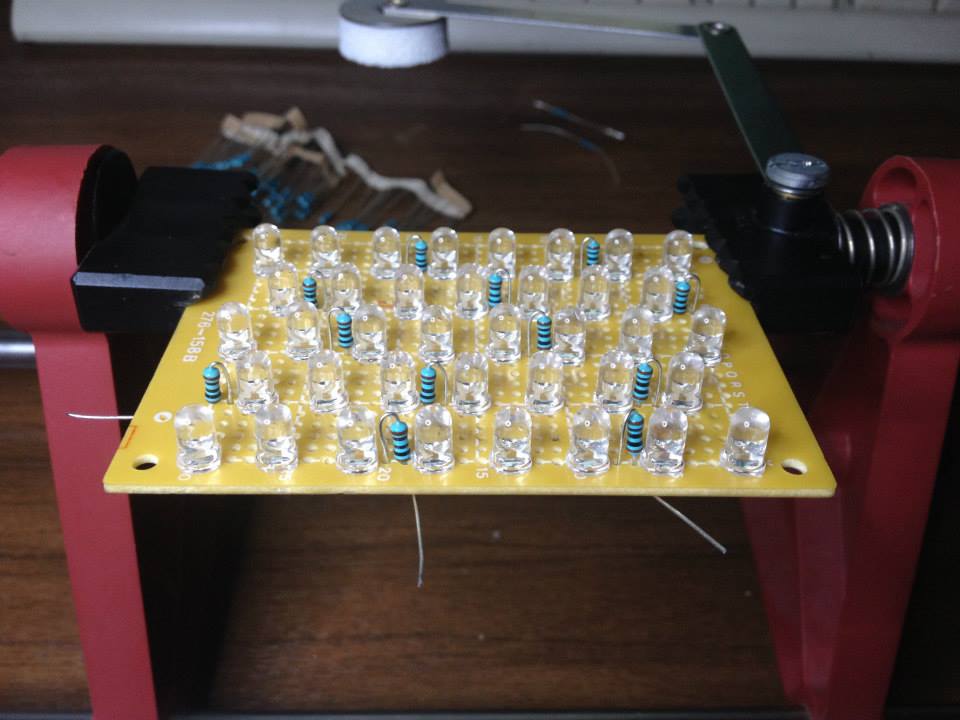

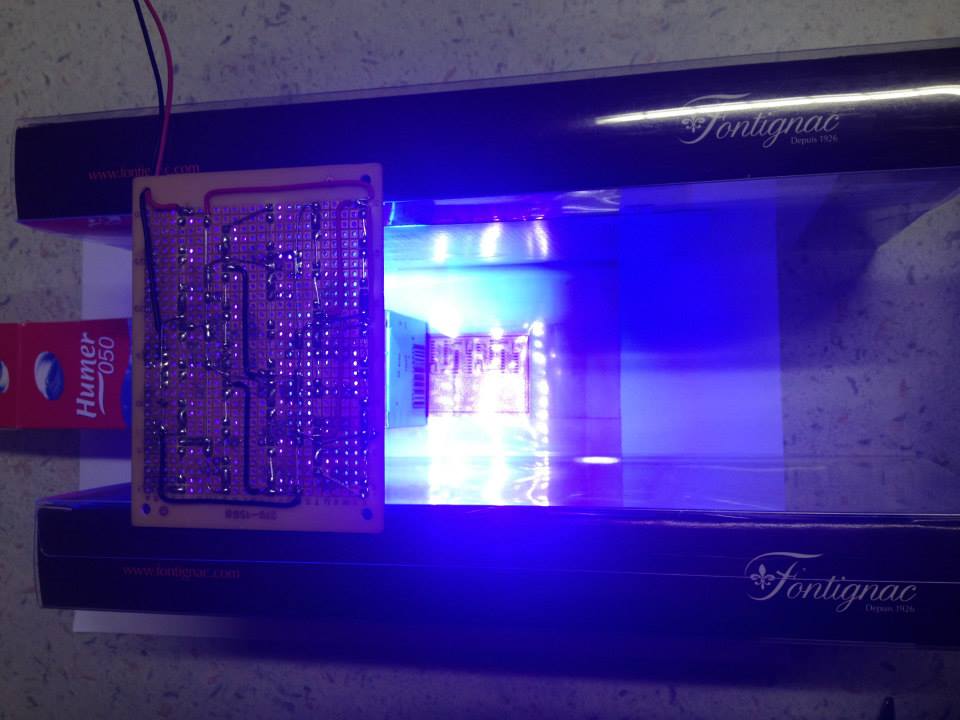

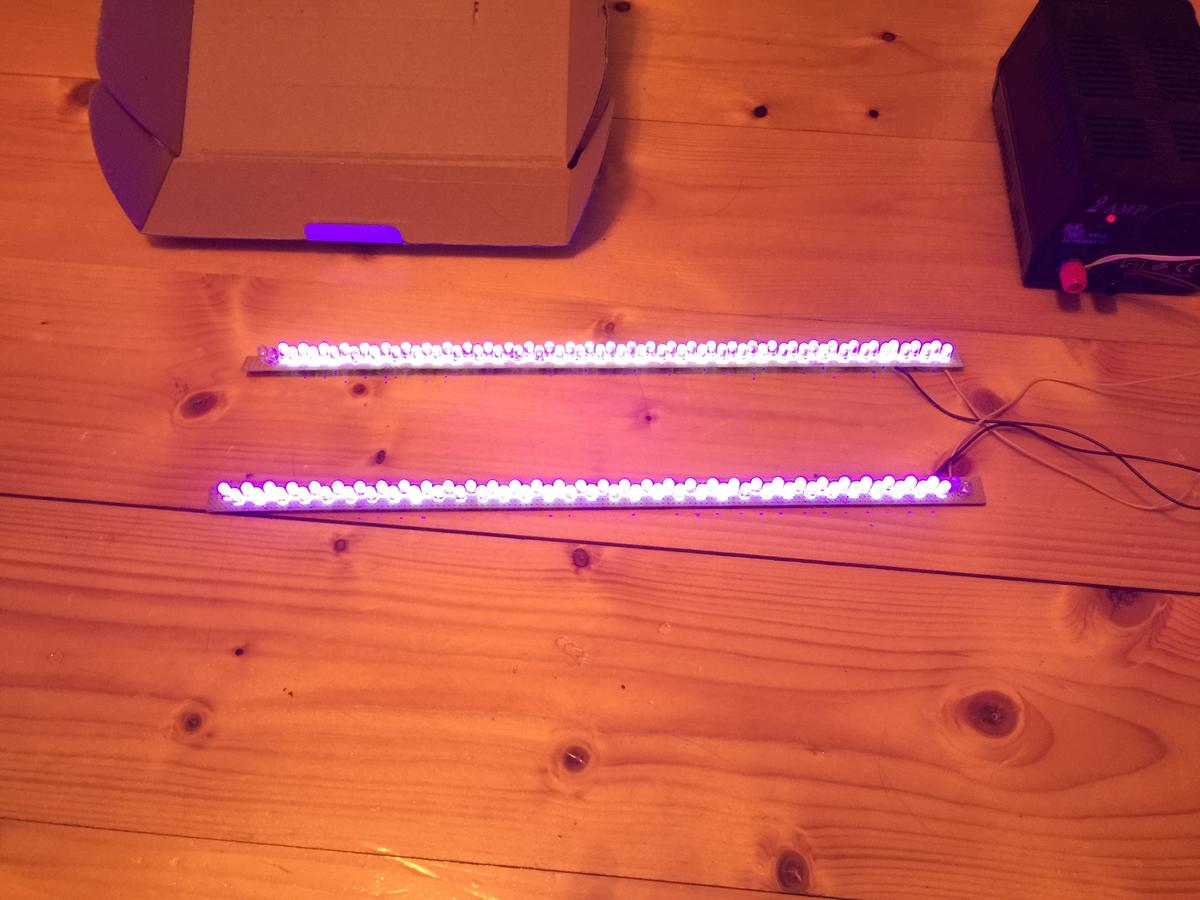

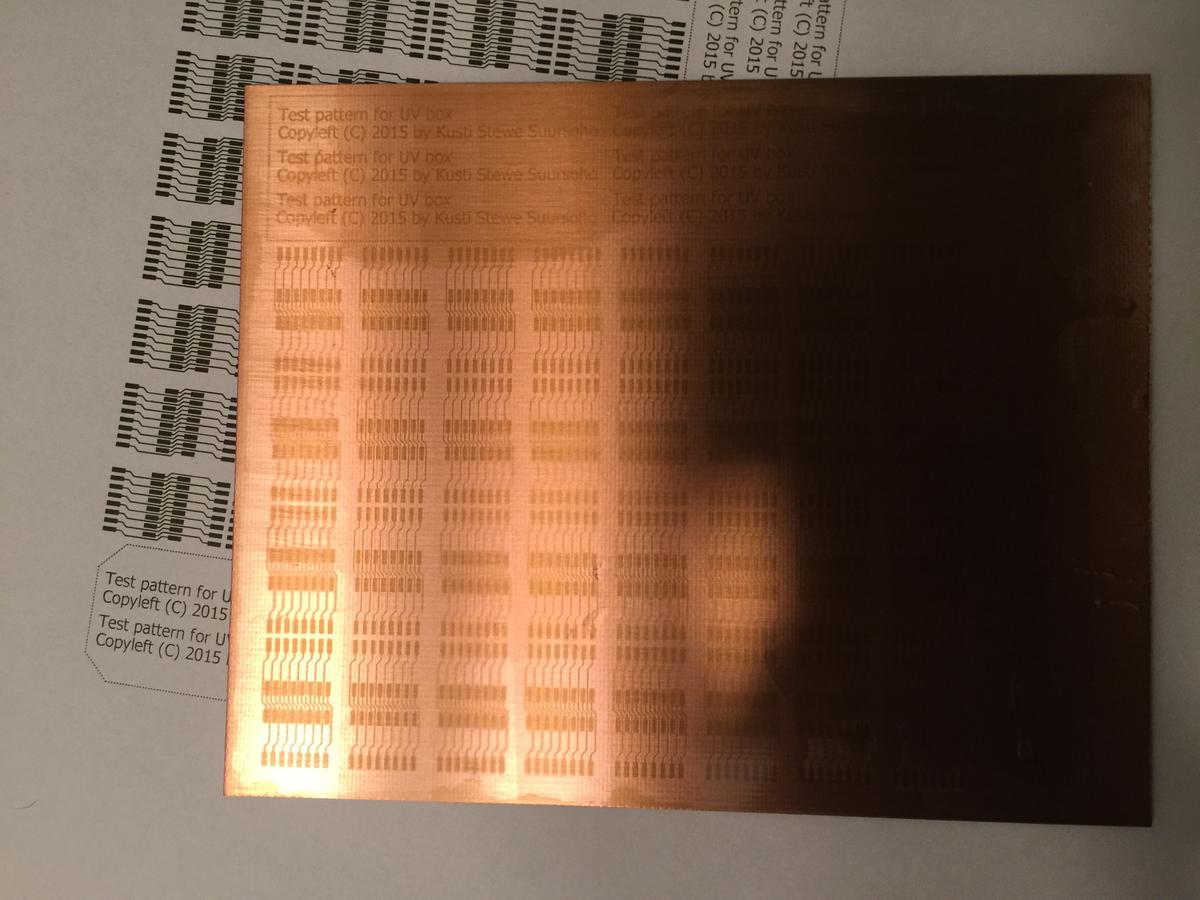

Hetkel on yks pool UV boxist valmis. Tegelikult ta ei ole p2ris kast, pigem rohkem paneel: kasutasin vana LCD monitori paneeli tema k6igi filtrite headusega. Ekraani/paneeli enese asendasin koopiamasinast saadud klaasiga. See pidavat UVd paremini l2bi laskma, kui tavaline klaas. Eemaldasin valgustustorud ja tegin sinna UV LEDidest ribad. V2ikene kadu seal on: kui otse valgustades oli optimaalseks s2riajaks 5.2min, siis paneelil kujunes selleks 7min.

[A.R.]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Üks natuke asjasse puutuv küsimus:
Mis programmiga Te plaati kujundate?

85. sai CNC jaoks ise kirjutatud,
90-ndatel sai kasutatud Eagle tudengiversiooni.
Täitsa töötas (töötab).
Suure plaadi jaoks tuli kunagi natuke kohendada (detailid pisemaks teha).

***
Siin oli juttu et on "Sprint Layout".
Proovisin seda free ja demo versiooni.
Minu jaoks oli natuke keeruline.

Kas veel on midagi head või veel paremat?

[Starfish]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Mis programmiga Te plaati kujundate?

http://www.elfafoorum.eu/threads/76940-Tr%C3%BCkkplaadi-joonestamise-soft?highlight=ExpressPCB

[Mephistopheles]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Ma olen kasutanud Eaglet ja siis veel k2sitsi joonistanud.

[A.R.]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Ma olen kasutanud Eaglet ja siis veel k2sitsi joonistanud.

Kas otse plaadile? Lakiga?
Kas enne puurisid augud läbi poe aukudega plaadi?

Mingi tint (?) ka kunagi sobis.

Saab ka lasta teha siiditrükk. Kannatab hästi söövitust.

[EnnS]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

See "tint" oli veekindel joonestustušš "Kalmaar". Küünelakk läbi kapillaartoru oli tavaline käsitsijoonestamise vahend.

[Mephistopheles]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

K2sitsi joonistades tegin nii:
Paberile joonistasin detailide paigutuse. Yhe plaadi poole rajad sai joonistud yhte v2rvi pliiatsiga ja teise plaadi poole rajad teist v2rvi. Plaat sai kareda svammi ja pesuvahendiga puhtaks pestud. Lisana sai veel nitrolahustiga p2rast yle t6mmatud. Hariliku pliiatsiga joonistasin rajad plaadile. Naaskliga tegin puuritavatesse kohtadesse t2pid ette, et parem puurida oleks. Peale puurimist faasisin augud kergelt 2ra. Prooviks sai detailid peale laotud, kui k6ik tundus korras olema, siis v6is juba selle spetsiaalse markeriga (vist oli nitrov2rviga) joonistama hakata. Paranduste tegemiseks oli mul k2ep2rast n6el, millega sai vajadusel. Peale v2rvi kuivamist sai veel pilk peale visatud, et kuskil v2rvi liiga v2he ei oleks. Sealt edasi sai juba hapendatud.

Kusjuures kiire pilguga ma ei leidnud oomipoest ja elfast neid markereid. Kas t2nap2eval siis keegi ei kasutagi sellist tehnikat?!? Sedasi tehtud protod tulid mul p2ris kiiresti v2lja.

[Arvi]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Lööd google'sse otsinguks näiteks "R-TECK Radio marker" ja asud lugema. Palju aastaid tagasi sai ka selline ostetud Westbalt'ist aga erilist kasutust pole leidnud kuna käsitsijoonistamise ajad on minu jaoks möödanik. Roheline ja must kalmaar ja nende kokkusegatud segu (roheline jäi paremini plaadile aga oli puhtalt kuivanuna liiga läbipaistev et tehtu üle uurida) olid jah kunagi igapäevased sõbrad aga praegu teeb kõik selle ikka arvutiga. Ja muide, kes kasutab tooner transfer meetodit siis ma katsetasin ka kunagi väga palju erinevaid pabereid läbi ja lõpuks jäin pidama miski hiinapoiste paberi peale ja paar tuttavat on ka selle peale üle kolinud ja ei taha ka miskit muud paberit enam näha. Aliexpressi otsingusse "PCB circuit board thermal transfer paper". Selline kollane ja ühelt poolt libe ja läikiv.

[A.R.]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

aga praegu teeb kõik selle ikka arvutiga.

Mis seal seda arvutit kamandab?
***
Mõned aastad tagasi avastasin kunstipoes õhukese, valge plaadi.
Olevat plasteliini alla mõeldud et laps lauda ära ei sodi.
Pidin katsuma kuidas ta temperatuuri kannatab.
Jäi ja jäi ikka homseks tööks.

Aga täna proovisin ära. Sula tina ei teinud mitte midagi.
Kui nüüd sinna panna läbi aukude detailid ja siis peene traadiga ühendada saab odava ja töötava elektroonika.
Natuke pehme ja natuke paindub.
Nii saab teha.
Ja augu saab nööpnõelaga kenasti läbi torgata.
Veel parem kui paks joonestuspaber, tõsi mõõtmetelt väiksem ca A3. Oli olemas ka A4
Ega ometi tefloni sugulane?

[fre]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

..... Selline kollane ja ühelt poolt libe ja läikiv.

Sama siin. Stabiilsema tulemuse saavutamiseks kasutan triikraua asemel laminaatorit

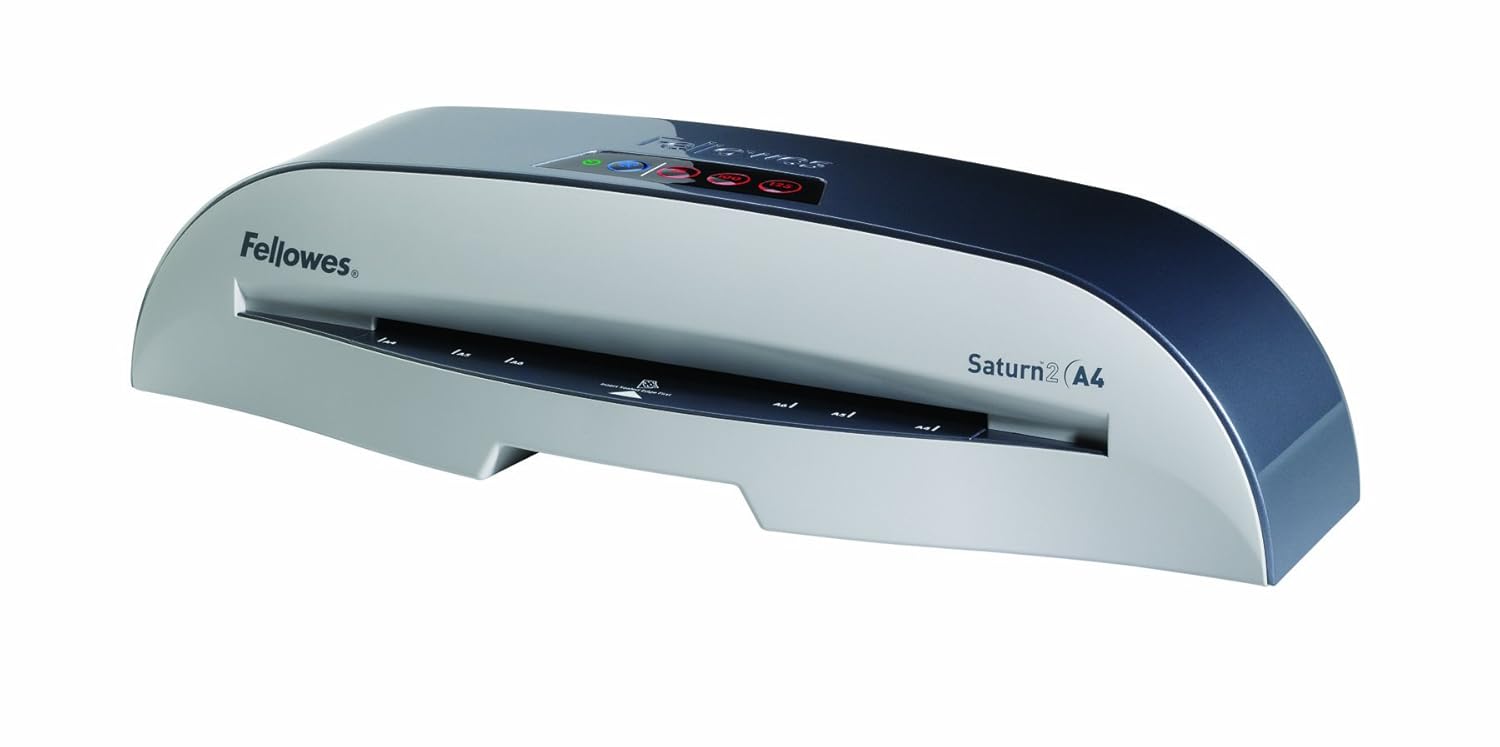

(Fellowes Office Laminator Saturn2 A4):

https://images-na.ssl-images-amazon.com/images/I/61EvfjYacXL._SL1500_.jpg

Umbes 20 korda järjest lasen sellest läbi, siis enamasti saan selle kollase paberi
niisama kuivaltki puhtalt kätte. Enne söövitamist vajadusel korrigeerin / käin üle
veekindla peenikese otsaga markeriga. Kõige probleemsem on siiski printeri
tooner, neid on erinevaid ja mitte kõik pole väga head - söövitusvedelik kipub
"tahmakihist" kohati läbi imbuma. Seepärast siis ka markeriga eelnevalt kogu
joonise käsitsi ülekäimine. Räägitakse et need koos printeriga müüdavad
(mitte nii täis) originaalkassetid on kõige parema sisuga, võimalusel tasub
just neid säästa selleks printimiseks, aga igapäevaseks kasutuseks osta muid.
Söövitan raudkloriidi soojendatud (umbes 55 kraadini) lahuses, kümne minutiga
söövitab ära. Pole saanud erinevate printeritega katsetada, kuid tõenäoliselt
annavad parima tulemuse Samsungi printerid oma tooneriga. Hea oleks veel
võimalus seadistada printer "paksemale" printimisele. Minul on printer hoopis
HP LaserJet 1018 ja vähemasti Linux võimaldab vaid "hõredat" ja "normaalset".
Nii skeemide kui plaadijooniste tegemiseks olen kasutanud Linuxi programmi
GIMP, seda siis vaid must-valges variandis. Näited umbes nädalatagusest
arvutitööst, GIMP-i failid .xcf teisendatud pildifailideks:

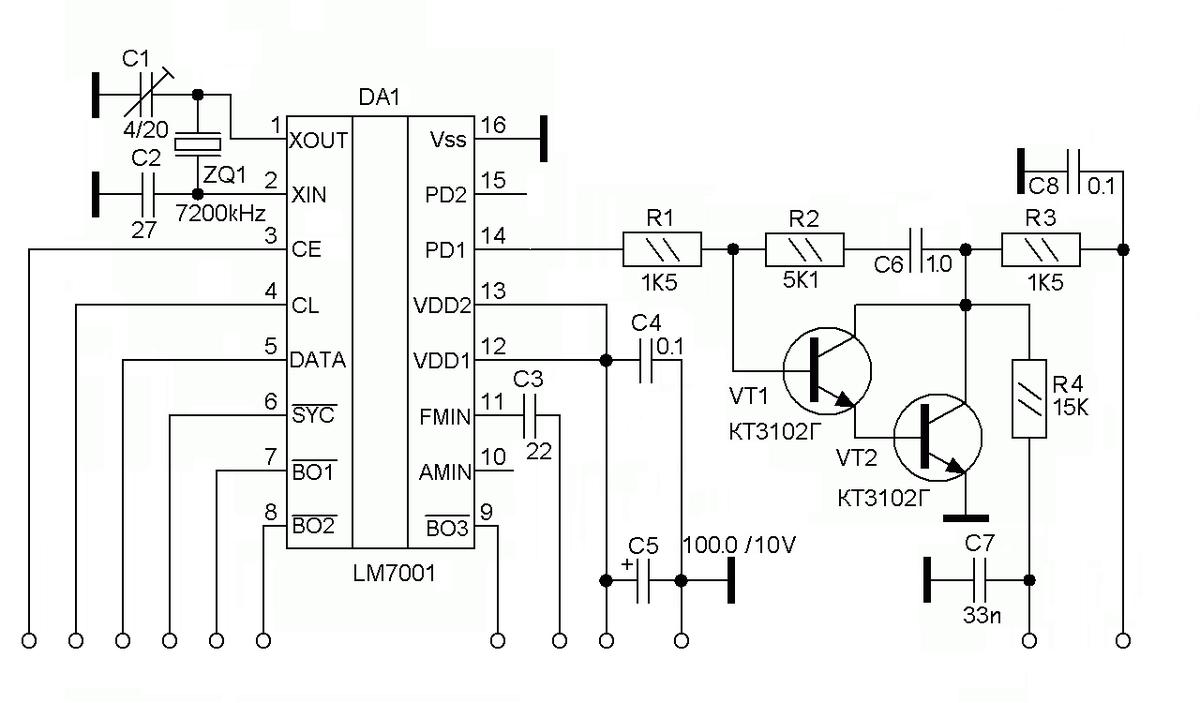

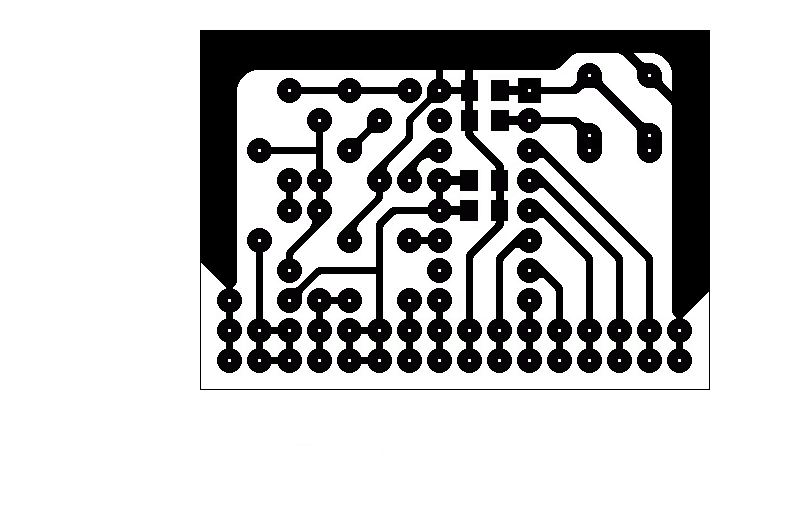

(12 pikslit/mm ja peegelpildiks pööramata)

[Mephistopheles]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Ma kasutan ARGO Offilam-i A4 laminaatorit, et PCB-le jootemaski kilesid peale ajada. Toimib ka ilusasti

[Arvi]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Sama siin. Stabiilsema tulemuse saavutamiseks kasutan triikraua asemel laminaatorit
(Fellowes Office Laminator Saturn2 A4):

Umbes 20 korda järjest lasen sellest läbi,

Kasutan ka miskit odavat väikest laminaatorit (Pavo Ecomaster) aga modituna. Kõigepealt vahetasin termoreleed tiba kõrgematemperatuuriliste vastu ja siis lisasin kontrolleri, mille tegemisel võtsin aluseks: http://www.instructables.com/id/Modi...oner-transfer/ Nüüd lasen vaid 1 või äärmisel juhul 2 korda läbi.

[A.R.]

Vs: Kuidas joonistada trükkplaadile,söövitamine jne

Kas keegi veel plotteri või CNC-ga ka plaati joonistab?
Kunagi oli meil selline tööstuslik Ungarlane.
Töötas usinalt. Väike plotter sai ka hakkama.
***
Ja veel üks küsimus.
Kas enam ei ole saadaval lihtsaid UV lampe, torusid?
Neid oli haiglates ja trükikodades kasutusel.
Lihtne toru ja piisas eeltakistist et töötaks.

Või on nende aeg otsas?
