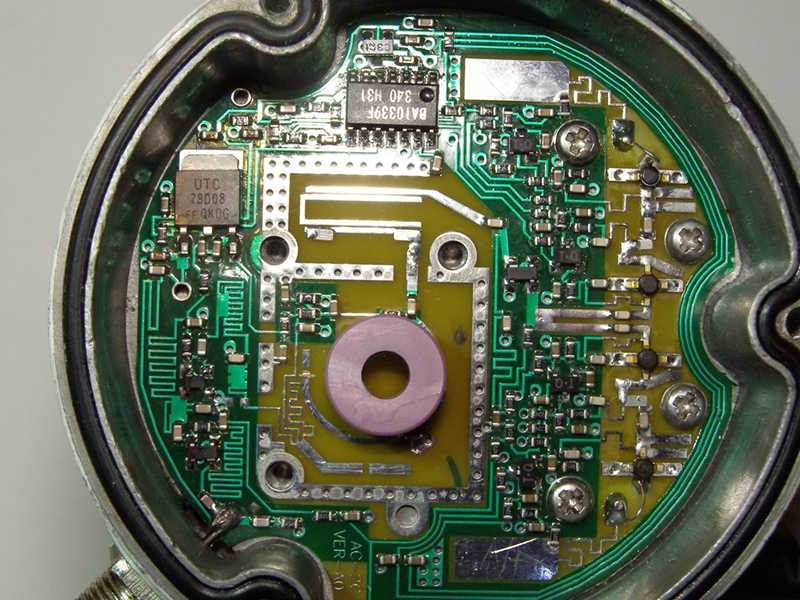

Seisab aastaid sahtlis üks C-bandi LNB, millel arvatavasti sisendtransistorid läbi läinud, kui kunagi satiantenni lähedalasuva WiMax'i saatja peale suunasin (korsten, kus saatja, jääb täpselt satelliitide kaarele). Viga väljendub (lisaks tõigale, et ei tööta) selles, et satituuneriga ühendades kõiguvad signaali tugevuse- ja kvaliteedinäitajad ühest äärmusest teise olenemata, kas antenn on satile või metsa suunatud või pole üldse paraboolpeeglit küljes. LNB-d plekkpurki sulgedes nagu natuke väheneb see näitude hüplemine; näidud saab nulli, kui transistori sisendiks olev tunnal massi lühistada.
Nüüd ongi küsimus, kas on kannatada saanud ainult esimene sisendaste või ülekoormus on kahjustanud ka järgmisi astmeid. Õnneks on esimese astme NE3210S01 (K) transid müügil, teise astme NE4210S01 (L) pole aga leidnud. Vahe on neil müratasemes ja võimendusteguris, kuid kas erinevused on nii marginaalsed, et teise astmesse panna sama transistor mis esimeses?

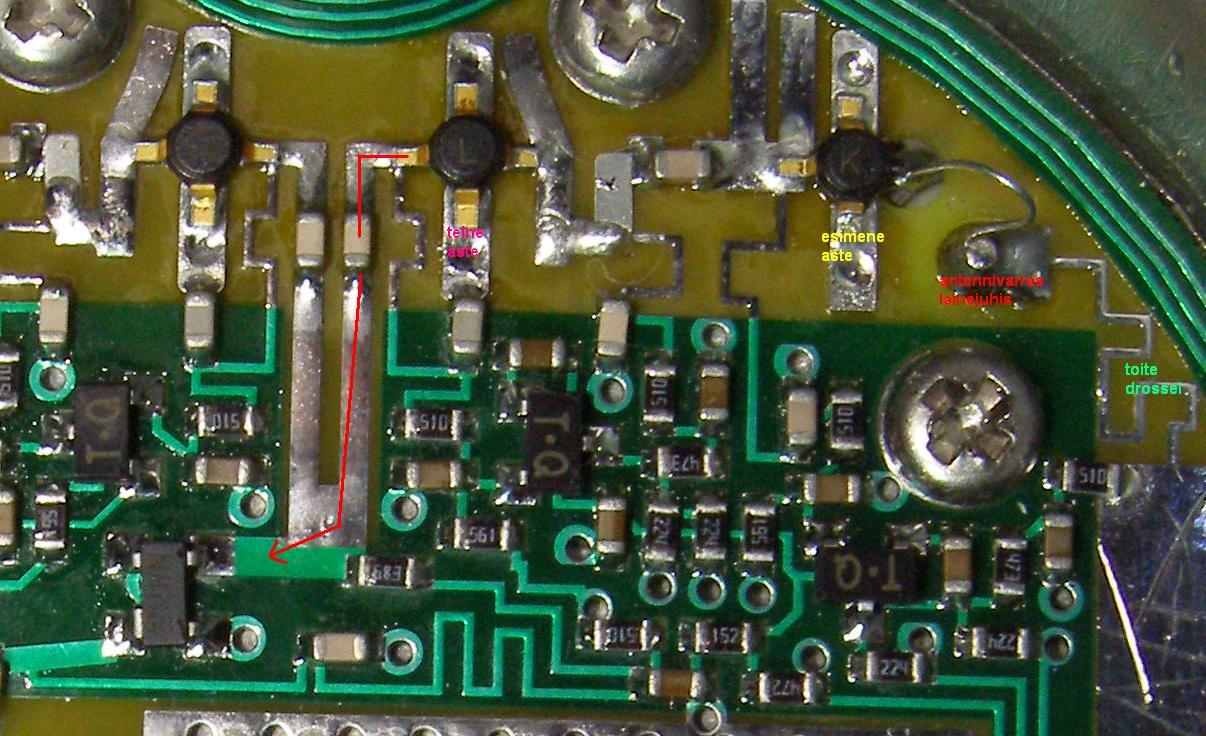

Mõtlen neid musti ümmargusi 4 kuldse jalaga K- ja L-tähistusega transse. T.Q tähistusega transistorite ülesanne on tekitada negatiivset eelpinget, mis on korras. Punase noolega on signaali teekond kolmandasse, mõlemale polarisatsioonile ühisesse võimendusastmesse.
Skeemi muuta väga ei saa, kuna radade kuju ning suurus on samaaegselt ka võnkeringide ja sagedusfiltrite ülesannetes.
...
Kui viga üldse on eelnimetatud kohas, sest 4GHz skeemi koduste mõõtevahenditega tööolukorras analüüsida pole praktiliselt võimalik. Muidugi on lahenduseks ka uue LNB ostmine.
