Niisiis, mul on juba pea paar aastat murelapseks üks kinoprojektori ksenoon lambi toiteplokk. Nimi on tal Videvox X3-140 ja ülesandeks on tal 380V kolmefaasilisest voolust teha stabiilne (pulsatsioonita) alalisvool (umbes 28V ja 140A) ehk siis toidab 4kW ksenoon pirni kaarleeki.
Muidu võiks öelda, et töötab, aga asjal on sees automaatkaitse, mis vahel võtab kätte ja hakkab end välja pilduma. Ehituselt on sel kaitsel vedru sees, mis selle koheselt tagasi sisse lülitab. Sellist kiiret sisse-välja plõksimist saadab muidugi kole särisev heli ja vilkuv pirn. Siiani on seda häda saanud ilmnemisel hea obadusega ravitud.

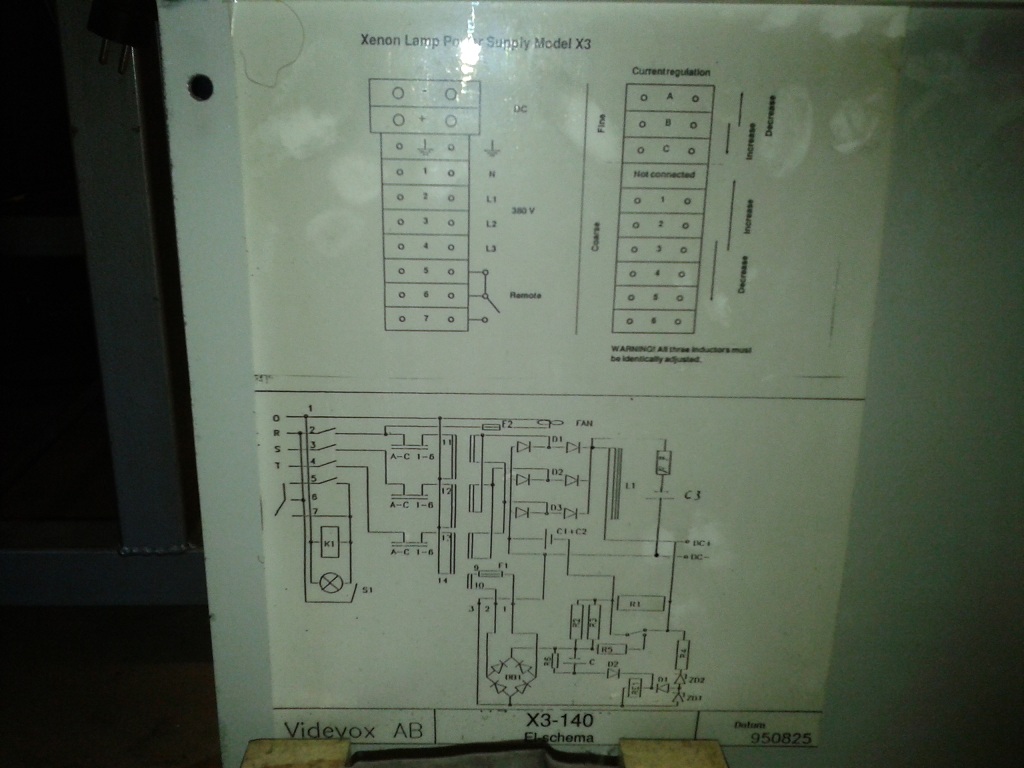

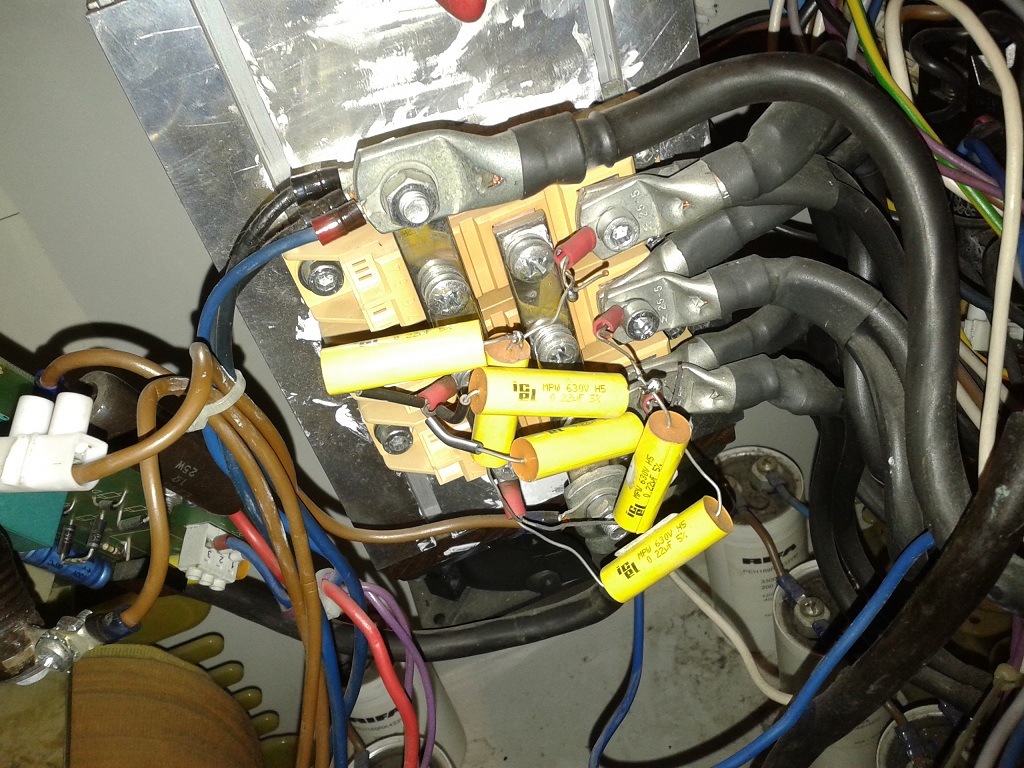

Kõikvõimalikud juhtmeühendused olen korduvalt üle käinud ja vajadusel korralikumalt kinnitanud, seega päris kehva üheduse süüks kuskil klemmi all ma seda asja ei ajaks. Kuna seadmes eriti ruumi sees pole käsi pidi asjatada, siis senini oli mulle märkamatuks jäänud üks turskem 220V ventikas, mis osutus mittetöötavaks. See on mul nüüd uus olemas ja ootab paigaldamist. Jahutab teine igavest prisket 12x12x30cm radikakolakat, mille küljes on mulle tundmatud detailid, mis on ilmselgelt selle kuuma allikaks. Need on siis esimesel pildil beeži plastikust katte sees/all. Teine pilt on siis seadme skeem, mille lugemisoskuses ma päris kindel pole. Võib tegemist olla dioodide D1, D2 ja D3'ega? Ning kas dioodid võivad ülekuumenemisel tuksi minna? Ehk kas mul oleks põhjust hakata neid välja lammutama ja asendama? Tänan.
Muidu võiks öelda, et töötab, aga asjal on sees automaatkaitse, mis vahel võtab kätte ja hakkab end välja pilduma. Ehituselt on sel kaitsel vedru sees, mis selle koheselt tagasi sisse lülitab. Sellist kiiret sisse-välja plõksimist saadab muidugi kole särisev heli ja vilkuv pirn. Siiani on seda häda saanud ilmnemisel hea obadusega ravitud.
Kõikvõimalikud juhtmeühendused olen korduvalt üle käinud ja vajadusel korralikumalt kinnitanud, seega päris kehva üheduse süüks kuskil klemmi all ma seda asja ei ajaks. Kuna seadmes eriti ruumi sees pole käsi pidi asjatada, siis senini oli mulle märkamatuks jäänud üks turskem 220V ventikas, mis osutus mittetöötavaks. See on mul nüüd uus olemas ja ootab paigaldamist. Jahutab teine igavest prisket 12x12x30cm radikakolakat, mille küljes on mulle tundmatud detailid, mis on ilmselgelt selle kuuma allikaks. Need on siis esimesel pildil beeži plastikust katte sees/all. Teine pilt on siis seadme skeem, mille lugemisoskuses ma päris kindel pole. Võib tegemist olla dioodide D1, D2 ja D3'ega? Ning kas dioodid võivad ülekuumenemisel tuksi minna? Ehk kas mul oleks põhjust hakata neid välja lammutama ja asendama? Tänan.
