Audes 170AC-013 elektriskeem

[svixvi]

Tere

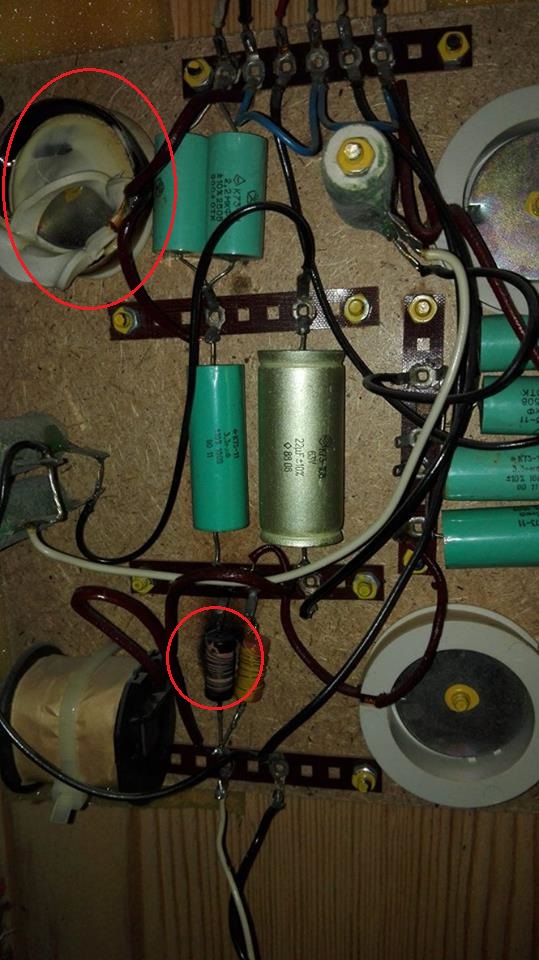

Oleks tarvis leida pealkirjas mainitud kõlari elektriskeemi. Nimelt on mõlema kõlari filtril läbi põlenud joonisel ära näidatud kondensaatorid ja poolid, mille tulemusena ei mängi õigesti kõrgeheli elemendid. Oskab keegi äkki kogemuse põhjal nimetada peast nende elementide nimed ja väärtused või oskab suunata kellegi/kuhugi juurde, kust elektriskeemi leida võib? Tänan!

[OSX]

Vs: Audes 170AC-013 elektrikeem

Kogemuste põhjal võin öelda kahte asja: esiteks remondi võimendi ära et see nii ei klipiks, teiseks "ei mängi õigesti" kõrgete kohta on äärmiselt leebelt öeldud, on suht kindel et need ei mängi enam üldse.

Kui helivaljus ei ole piisav, siis tuleb kas lähemal kuulata või hankida PA helisüsteem, sest olemasolevad kõlarid nähtavasti ei hakka kuidagi soovitud helitugevust arendama.

PS: alumises rõngas oli vist siiski takisti, mitte kondensaator.

[svixvi]

Vs: Audes 170AC-013 elektrikeem

Lugu nendega on selline, et võimendit remontida ei ole tarvis, kuna ma ostsin need kõlarid sellises konditsioonis. Ühel kõlaril mängib tweeter kõrva järgi kuulates ja ühe teise kõlariga, millel on samasugune, võrreldes täitsa õigesti. Teisel kõlaril on tweeter praktiliselt tumm.

Kogemuste põhjal võin öelda kahte asja: esiteks remondi võimendi ära et see nii ei klipiks, teiseks "ei mängi õigesti" kõrgete kohta on äärmiselt leebelt öeldud, on suht kindel et need ei mängi enam üldse.

Kui helivaljus ei ole piisav, siis tuleb kas lähemal kuulata või hankida PA helisüsteem, sest olemasolevad kõlarid nähtavasti ei hakka kuidagi soovitud helitugevust arendama.

PS: alumises rõngas oli vist siiski takisti, mitte kondensaator.

[OSX]

Vs: Audes 170AC-013 elektrikeem

OK, mälu järgi võib see takisti olla 1,6 oomi, 5W. Pooli induktiivsust küll peast ei mäleta, kui juppide kasti lähedale satun võin vaadata kas mõnel on peale kirjutatud (jah, mõnel on pastakaga). Skeemi otseseselt mul vist pole millelt kontrollida. Kui hakkad uusi valjuhääldeid otsima, proovi saada paar, ära lepi ühe vahetamisega kuna teine kuidagi töötab.

[svixvi]

Vs: Audes 170AC-013 elektrikeem

Kõrgvaljuhäälditega on nii, et originaalid on vahetatud visatoni elementide vastu välja, mis mõlemad ka töötavad. Kuna need välismõõtudelt sinna avasse kuidagi ei sobi, siis plaanis on panna asemele 15T25-8 valjuhääldid. Igatahes jään ootama, et te oma juppide kasti juurde satuksite.

OK, mälu järgi võib see takisti olla 1,6 oomi, 5W. Pooli induktiivsust küll peast ei mäleta, kui juppide kasti lähedale satun võin vaadata kas mõnel on peale kirjutatud (jah, mõnel on pastakaga). Skeemi otseseselt mul vist pole millelt kontrollida. Kui hakkad uusi valjuhääldeid otsima, proovi saada paar, ära lepi ühe vahetamisega kuna teine kuidagi töötab.

[svixvi]

Vs: Audes 170AC-013 elektrikeem

Audes minule skeemi leida ei suutnud, aga identifitseeris läbipõlenud elemendid. Panen siis teistele ka siia tulevikuks. Induktor on 1.35 mH, 0.6 Ohm ja
Resistor on 1.5 Ohm.

[svixvi]

Vs: Audes 170AC-013 elektrikeem

Sain ühel lahkelt kaasfoorumlaselt ka selle õige skeemi, mida ma lahkelt jagan nüüd ka kõigi teistega, kuna seda mujalt lihtsalt ei ole võimalik saada. https://www.docdroid.net/tDANfJU/audese-skeem.pdf.html

[Starfish]

Vs: Audes 170AC-013 elektrikeem

Andmete järgi on need 30Hz-25kHz, tundlikus87dB.
Huvitav kui hästi sealt kõrge ots läbi tuleb?

Leidsin infot et on olemas 170 AC 013 06P.

[OSX]

Vs: Audes 170AC-013 elektrikeem

Originaalis oli neil 0,9" 10T-20-8 kuppel, see säras tänu õigemale mõõtmele toredalt, märksa ilusamalt kui uuemate 10T-25-8. Need olid omakorda jälle madalamal natuke asisemad...
