DCF77-korrektsioon kvartskellale

[Starfish]

Vs: DCF77-korrektsioon kvartskellale

Kas IE12 toite stabiliseerimine poleks lihtsam kui teha eraldi gene ?
TO92 kestas stabilisaator/regulaator/referents, valik on lai, hind alla euro.
Skeemi vaadates on madal toitepinge, äki siis sellepärast.
Mõni LDO regulaator, pool volti jääb regulaatori peale... nendega peab ettevaatlik olema, mõnedel on seesmine ChargePump.

[fre]

Vs: DCF77-korrektsioon kvartskellale

Jah, toitepinge on madal, muidu К176ИЕ12 töötaks veel küll, kuid
tema kvartsgeneraator 3,0V toite puhul enam ei käivitunudki. Kuna
esialgu on soov hakata toitel kasutama üht liitiumakut, siis pinget
eraldi tõsta К176ИЕ12 jaoks ei tahaks. Tõenäolisem on, et teen
siiski eraldi kvartsgeneraatorile stabiliseeritud toite pingega alla 2V
ja sobitan väljundi analoogselt nagu postituse #29 skeemil.

[Mephistopheles]

Vs: DCF77-korrektsioon kvartskellale

Aga kui selle liitiumilt saadud pinge yles pumbata ja siis see 2ra stabiliseerida? K6ik oleneb muidugi ka sellest, palju su skeemikene voolu tarbib. V6imalus on ju ka selline, et generaatori osale ainult see pump+stab lahendus ja muu skeemike tiksub otse liitiumilt vms.

Blah, ei j6udnud m6ttega su postituse l6puni, kui oma m6tted siia lajatasin.

Kusjuures v22rt tegemine on rauas. T2nap2eval kiputakse v2ga lihtsasti koodi ronima. Kohati on rauas tehtud asjad huvitavamad ja p6nevamate lahendustega. Vblla olen liiga kaua koodis passinud. Raua optimeerimine tundub tunduvalt p6nevam kui koodi

[klm]

Vs: DCF77-korrektsioon kvartskellale

Lisaks sõltub kvartsi resonantssagedus ka temperatuurist.
Selles kolme transistoriga ja punasest valgusdioodist stabilitroniga skeemis tundub , et vasakpoolne transistor töötab temperatuuri kompensaatorina.
Keskmine on generaator ja parempoolne väljundpuhver.

[urmas78]

Vs: DCF77-korrektsioon kvartskellale

Toitele pane LDO toitestab vahele. 3,7V pingest 3,3V saad väga stabiilse pinge, 3,34V aku pingeni toimiks hästi. näiteks MCP1700T3302ETT, lisandub voolutarve 1,6uA

[klm]

Vs: DCF77-korrektsioon kvartskellale

Veidi DCF77teemasse kah:
On minul "ilmajaam" Digoo DG-TH6699 ja avastasin nüüd, et ka sellel on DCF77 (või mõni muu?) õige aja moodul sees. Igatahes see vahest Rakveres isegi toimib ja muudab tunnid valeks, kui ajavöönd on valesti määratud.
Täna hommikul oli ja sama probleem oli ka kunagi peale kella keeramist.

[fre]

Vs: DCF77-korrektsioon kvartskellale

Toitele pane LDO toitestab vahele. 3,7V pingest 3,3V saad väga stabiilse pinge, ......

Tähendab, mul on vaja pingega tüüritavat kvartsgeneraatorit, inglisekeelse
lühendiga VCXO (Voltage-Controlled Cristal (X-tal) Oscillator).

https://www.electronics-notes.com/articles/electronic_components/quartz-crystal-xtal/vcxo-voltage-controlled-crystal-xtal-oscillator.php

Toitepinge võiks tal olla 3,3V või väiksem, sagedus 32,768kHz (või selle
kordne äärmisel juhul). Välise pingega peaks saama seda sagedust muuta
sellest veidi nii üles- kui ka allapoole. Huvitav, kas sellist generaatorit
valmismoodulina ka võiks leiduda, ehk isegi mu kodustes varudes või siis
Eesti kaubandusvõrgus... Raske on Google kaudu sellist otsida, ikka kipub
ta nö. igaks-juhuks mulle tuhandeid mittesobivaid pakkuma...
Kui niisugust valmismoodulit ei leia, tuleks säärane skeem ise kokku panna.

[Shele]

Vs: DCF77-korrektsioon kvartskellale

Selle skeemi häda on, et D1 teine ots on praktikiselt õhus ja ei lase mahtuvust kuidagi muuta. Pigem tekitab ebasabiilsust.

[fre]

Vs: DCF77-korrektsioon kvartskellale

Selle skeemi häda on, et D1 teine ots on praktikiselt õhus ....

Jah muidugi, niimoodi "õhku" jätta ei või, seal peaks olema kasvõi sadakond kΩ takisti, nagu
enamasti ka pannakse. Analoogne skeem sattus ka internetis ette, kus seda näpuviga pole.

https://www.electronics-notes.com/articles/electronic_components/diode/varactor-varicap-diode-circuits-design.php

[Mephistopheles]

Vs: DCF77-korrektsioon kvartskellale

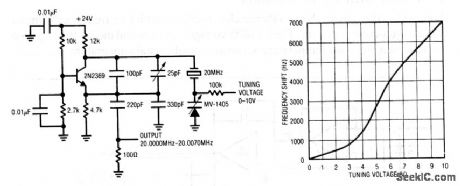

Kindlasti oled j2rgmiste skeemikeste otsa komistanud, aga siiski need v6iks ju toimetada:

http://www.seekic.com/circuit_diagram/Signal_Processing/Voltage_controlled_crystal_oscillator_VCXO.html

http://drkfs.net/varicap.htm

Miskid valmis klotsid tunduvad ka olemas olema, kuid seal ei ole sulle sobivas sageduses, aga ehk aitab edasi:

https://www5.epsondevice.com/en/information/technical_info/osc/

https://www5.epsondevice.com/en/products/vcxo/

[fre]

Vs: DCF77-korrektsioon kvartskellale

Tähendab, mul on vaja pingega tüüritavat kvartsgeneraatorit, inglisekeelse
lühendiga VCXO (Voltage-Controlled Cristal (X-tal) Oscillator).
.......
Toitepinge võiks tal olla 3,3V või väiksem, sagedus 32,768kHz.
Välise pingega peaks saama seda sagedust muuta sellest veidi
nii üles- kui ka allapoole.
.....
Kui niisugust valmismoodulit ei leia, tuleks säärane skeem ise kokku panna.

Ju vist ei tehtagi niisugust, ei ELFA-st ega ka Oomipoest küsides ei osatud soovitada.
On aga kõrgematele sagedustele, näiteks 10MHz on juba valikut...

Tulebki siis säärane moodul ise kokku panna, "kella kvartsiga" ja ühe
transistoriga generaatori skeeme võib ka netis mõnda kohata, näiteks

https://www.zl2pd.com/img/xtalRefOsc/xro_Figure4.gif

http://www.bowdenshobbycircuits.info/oscilate.gif

See kahe transistoriga skeem, mis siin teemas on näha postituses #29,
töötas küll eeskujulikult. Nagu selgus, oli mul toitepinge stabiliseerimiseks
seal siiski mitte punane LED (pingelang 1,6V), vaid roheline (2V) АЛ307В.
Katsetaks seekord ühe transistoriga skeemi, lihtsam ka mahtuvusdioodi
sinna lisada. Esialgselt makettmontaažis umbes niimoodi:

[Starfish]

Vs: DCF77-korrektsioon kvartskellale

Kui suur nende häälestusulatus on ?
33.8688 MHz / 1000
Sellest jääb üle 1100,8 Hz.

[fre]

Vs: DCF77-korrektsioon kvartskellale

Kui suur nende häälestusulatus on ?
33.8688 MHz / 1000
Sellest jääb üle 1100,8 Hz.

Et tuhandega jagamisega vajalik 32768Hz saada,
peaks generaator välja andma 32,768MHz.
Tollega oleks erinevus (33,8688 lahutada 32,768)
lausa 1,1008MHz, millist ükski VCXO kindlasti
ei kata. Mõned kHz saaks küll kvartsi kõrvale
kallutada, niipalju aga mitte.
Kui seda isegi "ümmarguse" 1024-ga jagada,
oleks ta ikkagi 314,368kHz võrra ülearu kõrge.
Lähima võimalikuga - 1034-ga (mis on aga väga
"ebamugav" tegur!) sellise sagedust jagades
peaks generaatori sagedus olema 33,882112MHz
ja erinevuse 13,213kHz katmine oleks ka kahtlane.

Seega, kuna sobivat valmismoodulit pole saada, teen ise.
Transistori peaks vast suure võimendusteguriga võtma,
aga eks reaalne katsetamine peaks andma juba lähipäevil
kätte selgemad teadmised ja vast lihtsa (!) lõpliku skeemi.
Kellade 32,768kHz kvartsid tehakse aga jadaresonantsi
kasutamiseks, seega levinud rööpresonantsi kasutavad
skeemid ei taha ilmselt õiget sagedust mulle anda.

P.S. Netiotsinguga sattus ette huvitav skeem, "tavaliste" ja
"kellakvartside" tester ehk nö. "kaks ühes". Sealt saab näha
skeemierinevust, kuidas 32,768kHz kvartse tööle pannakse:

https://www.on1bes.be/toko_tester_en.html

Selgitust ka natuke on, inglise keeles.
Seal on "teaduslikumalt" väljendudes Pierce'i ostsillaatori
skeem, mis kasutabki mulle vajalikku kvartsi jadaresonantsi
( https://en.wikipedia.org/wiki/Pierce_oscillator ), aga midagi
Colpitts ja Hartley ostsillaatorite kohta ma siin ei kirjutagi.

[fre]

Vs: DCF77-korrektsioon kvartskellale

.......
Katsetaks seekord ühe transistoriga skeemi...

Mõtlesin et olekski kasulik teises teemas

https://www.elfafoorum.eu/forum/tehnikafoorumid/skeemifoorum/84458-#post840948

toodud faasdetektori skeem enne kokku panna,
teeks katsetamised tunduvalt lihtsamaks.

[A.R.]

Vs: DCF77-korrektsioon kvartskellale

Seega, kuna sobivat valmismoodulit pole saada, teen ise.
Kellade 32,768kHz kvartsid tehakse aga jadaresonantsi
kasutamiseks, seega levinud rööpresonantsi kasutavad
skeemid ei taha ilmselt õiget sagedust mulle anda.

Kas selline asi ei sobiks?

Frequency 32.7680kHz
Frequency Stability ±50.00ppm
Operating Temperature Range -40.00 to 85.00°C
Ageing ±3ppm max per year
2.40€

https://www.tme.eu/Document/bccc46441b69ab628f555da97127019a/LFSPXO009682CUTT.pdf

https://www.oomipood.ee/kataloog/tme/toode?sku=MzIuNzY4Sy1DRlBTMTA3&t=kvarts%2032%2C768khz
