Viivisega sisselülitus

[Pyroma]

Kuluks ära abi skeemi koostamisel !
Vaja ehitada viivitusega lüliti,mille toide 5 volti.
Andes skeemile 5volti,peaks see sisse end
Lülitama näiteks 2 sekundi pärast.

[Arvi]

Vs: Viivisega sisselülitus

Hmm, huvitav lähenemine. Kõlab nagu iseend juustest ülestõstmise moodi. Ilmselt mõtled siiski seda et kui miski vidin A saab toite 5V, siis peale x sekundi möödumist lülitab ta miski asja B sisse/tööle ? Samuti peaksid täpsustama, mis kategooria asi see B on ? kas LED, laelamp, mitmekilovatine tööstusvoolu mootor, terve staadioni valgustus j.n.e.

[martinj]

Vs: Viivisega sisselülitus

Kas peab olema "analoogskeem" , digitaalskeem või piisab mikrokontrollerist ?

Kui kogemusi, siis saab näiteks Attiny 13 , Arduino keskkonnaga ja transistoriga (või transistor+relee, siis lülita , mida tahad juba) asja lahendada.

[Pyroma]

Vs: Viivisega sisselülitus

Hea kui saaks lahendada asja transistori ja kondekaga.
Skeem hakkab juhtima 5v relee mähist.
Teleka sisse lülitamisel antakse 5v toide hetkeliselt u.1.5 sec
Usb väljundisse, seejärel on viivis u.2 sec ja siis jääb
Pidev toide peale. Minu soov on teha väike skeem, mis
Kaotaks esimese kontroll voolu ära. Nimelt,kui lülitada
Tv sisse,siis võiks saada viivisega signaali,mis juhib
5v relee mähist,mitte kaks järjestikust lülitust.

[Starfish]

Vs: Viivisega sisselülitus

Et siis seesama teleka USB 5V oleks selle relee toiteks ?
Ja see esimene, lühiajaline USB toide ei tohiks midagi teha, relee lülituks alles siis kui pidev toide peale jääb?
Siis tuleks ignoreerida esimest = ajaline viivitus pikem kui esimene toite pulss.



Kui viivitus liiga pikk vähenda R, kui liiga lühike, suurenda C.
Saaks ka ühe transistoriga aga siis tuleks valida R väike ja C mõttetult suur.

[Pyroma]

Vs: Viivisega sisselülitus

Tänan skeemi ja kaasa mõtlemise eest! Nagu aru saan
Siis antud skeemil käigus tavalised npn transistorid?
Proovin järgi ja annan teada lähipäevil!

[tartu pets]

Vs: Viivisega sisselülitus

https://www.ebay.com/itm/DC-5-15V-NE555-Monostable-Delay-Circuit-Module-Low-Trigger-Switch-Timer-200mA/322940533242?hash=item4b30c179fa:g:nXIAAOSwB4BaM5mZ:rk:1:pf:0

[Pyroma]

Viivisega sisselülitus

Proovisin skeemi järgi ja toimib kenasti! Seadistasin natuke
Potekaga ja sai kenasti 1.8 sec viivise,mis kaotab esmase
Lülituse. Tänud!

Millist transistorit muidu kasutada?
Kas 2n2222a oleks sobilik? Või on mingi
Teine etem?

[Arvi]

Vs: Viivisega sisselülitus

Igati sobilik. Sobib põhimõtteliselt mistahes üldotstarbeline transistor (igaühel oma lemmikud, kellel 2N2222, kellel BC337 j.n.e.) mille lubatud kollektorivoolu relee poolt tarbitav ei ületa. Ja ära dioodi releega paralleelselt unusta, muidu võib hakata transistore "vasakule minema". Kas asendasid takisti lihtsalt potekaga või panid miski takisti ja poteka järjestikku et kitsendada reguleeritavat viidet ? Kusjuures on veel üks variant võimalik - paned kaks takistit järjestikku ja ühele neist poteka paralleelselt peale. Siis poteka probleemi (halb kontakt,katkestus) korral ei teki skeemis ahela katkestust mis võib viia määramatu või ebasobiva olukorrani, olgugi et väljatimmitud aeg on metsas aga vähemalt funktsionaalsuse mõttes asi käib edasi, s.t. vajalik asi siiski lülitub sisse.

[martinj]

Vs: Viivisega sisselülitus

Soe soovitus panna potekatega tagurpidi diood. Siis saab kondensaatori toitepinge kaotamisel kiiremini tühjaks.

[ci139]

Vs: Viivisega sisselülitus

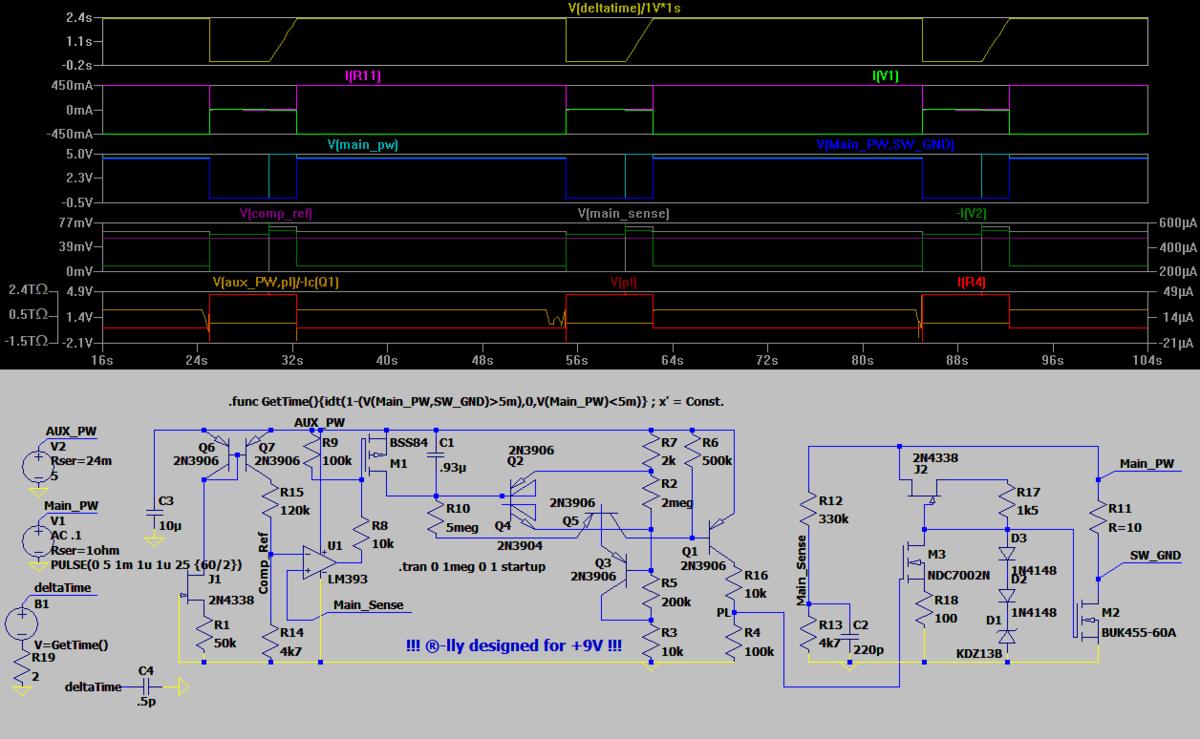

google otsing → http://www.ti.com/product/tps3840/description → http://www.ti.com/product/TLC77-EP/description

võimalikke variante on rohkem ja ↑neil asjadel ma saan aru on kah võimalik lähtestus-määramatus ↑

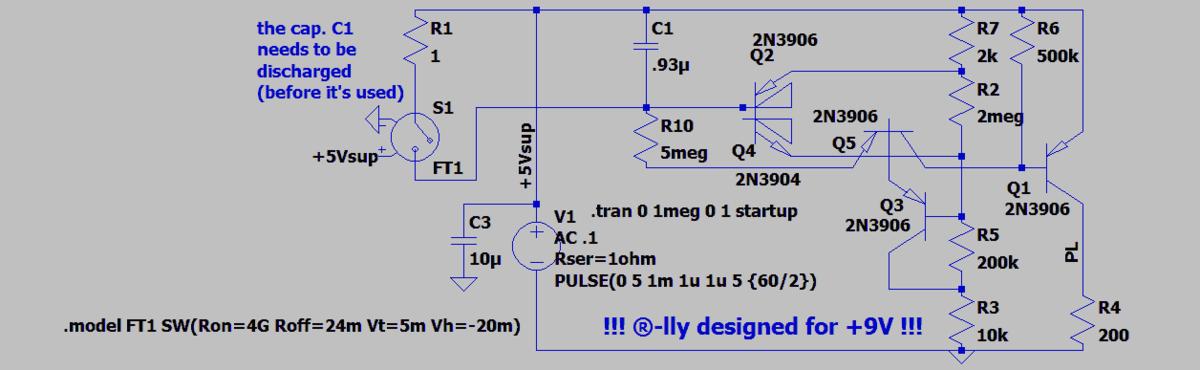

üks variant on




täpsemalt

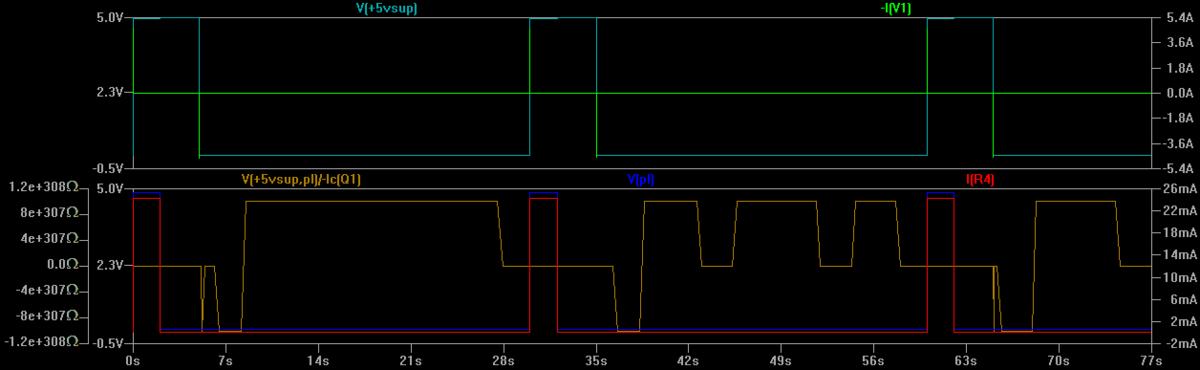

ma ei viitsinud liiga palju ümber teha -- N-MOS'i asemel peaks olema P-MOS (s.o. negatiivse maa(ndus)-/ühis- klemmi korral) ja sellega seotud muutused ...
