    Vs: Koostame CMOS skeeme

    Faasdetektor.

    S. A. Birjukov oma raamatus "Электронные часы на МОП интегральных микросхемах"
    (Ilmunud aastal 1993 sarjas "Массовая радиобиблиотека", Выпуск 1178, internetist on
    vabalt allalaetav) lk. 48 avaldab skeemi faasdetektorist, millega on hea elektronkella käiku
    täpseks häälestada. Hea abivahend kui pole sagedusmõõtjat, aga vast ka siis kui see on.
    Eeldab "etalonsageduse" 32768Hz võtmist juba täpse käiguga kellalt. See antakse sisendile,
    mis minu (ümber)joonistatud skeemil on sisend "FE". "Etalonkellaks" oleks mul kasutada
    näiteks programmkella Grässlin moodul, mis on varustatud lisatrimmeriga käigutäpsuse
    reguleerimiseks (skeemil punktiiri sees).
    Sisendile "FK" antakse samasugune sagedus häälestatava elektronkella kvartsgeneraatori
    "kontrollväljundilt".
    Click image for larger version

Name:	Kfd.png
Views:	37
Size:	3,5 KB
ID:	1128582
    Kui sagedused on võrdseks reguleeritud, helendab LED ühesuguse heledusega.
    Kui sagedused on aga erinevad, on LEDi heledus muutlik. Kui näiteks kontrollitav
    sagedus (sisendile "FK") on "etalonsagedusest" veidi madalam, muutub LED-i
    heledus sujuvalt nõrgemaks, misjärel järsku süttib ja jälle sujuvalt nõrgeneb jne.
    Vastupidisel juhul on protsess ka vastupidi - sujuv heleduse kasv ja järsk kustumine.
    Erinevuse korral üle 5Hz võib kasulik olla kõrgeoomise kuulari ühendamine LED-iga
    rööbiti, kuid täpsem reguleerimine oleks ikkagi LED-i järgi. Tõsi, faasdetektoriks võib
    kasutada palju lihtsamat skeemi, üheainsa XOR loogikalüliga, kuid see ei anna teavet,
    kumb sagedus on kõrgem või madalam. К561ТМ2 võib asendada näiteks К564ТМ2
    К176ТМ2, К176ТМ1 (sellel pole sisendeid "S") või "lääne" CD4013.

    Teine faasdetektori skeem ka veel:

    Click image for larger version  Name:	FD.png Views:	0 Size:	2,8 KB ID:	1128581
    Sellise skeemiga väike moodul oli mul tehtud ühe sagedussüntesaatori jaoks.
    Väljundilt (mis rööbiti kondensaatoriga C1) läks PLL juhtpinge VCO varikapile,
    R4 ja toiteotsa vahel olev LED aga oli tähistatud "Unlock" ehk selle süttimine
    andis teavet et faasihaaret pole (rikke puhul pidev helendamine või korraks
    süttimine kui süntesaatori sagedust vahetada).
    Mida tähendab lühend "LED", teab ilmselt valdav enamus foorumiliikmeid,
    aga "PLL" ja "VCO" pärinevad juba sagedussüntesaatorite teooriast...

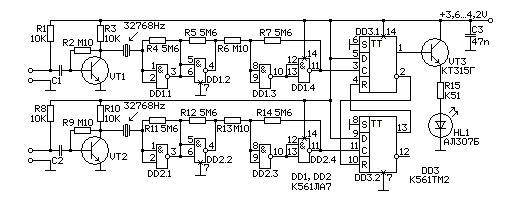

    P.S. Hiljem on ajakirjas "Радио" nr. 4 / 2003 lk. 31 ilmunud veidi teistsugune
    faasdetektori skeem:

    Mille poolest selline transistoridega variant parem võiks olla, ma ei oska arvatagi...
    viimati muutis kasutaja fre; 03 m 2023, 02:16.
    Elektroonika töötab suitsu baasil.
    Tähendab - igasse detaili on doseeritud täpne kogus suitsu.
    Kui mõnest suits välja lasta, siis värk enam ei käi.

    Comment


      #17
      Vs: Koostame CMOS skeeme

      Tuletaks veel ka siin teemas meelde, miks elektronkellade kvartsid
      tehakse just sagedusele 32768Hz. Esimene põhjus on, et sellist
      sagedust on lihtne järjest kahega-kahega-kahega jne. jagada, et
      kellale sobiv kasvõi 1 herts saada (periood 1 sekund). Sellest aga
      eelmine sagedus 16384Hz oleks häirivalt kuuldav kõrge vilena
      töötamise ajal. Mäletan et kunagi tuttav tegi kella 8000Hz kvartsiga,
      mis oli küll vaikses toas häirivalt kuulda.
      Siit mõte, et kas 32768Hz oleks mingi mikrofoniga kättesaadav
      kvartsi läheduses, ikkagi kontaktivabalt ja seega sagedust mitte
      mõjutades. Kasvõi eeltoodud faasdetektorile "etaloni" saamiseks.
      Kas kellelgi on kogemust, milline mikrofon sellist, suhteliselt kõrget
      helisagedust veel rahuldavalt "kuuleks"? Mõtlen et muude mikrist
      tulevate helide väljafiltreerimiseks paneks ühe kellakvartsi jadamisi.
      Peaks katsetama...
      viimati muutis kasutaja fre; 20 m 2020, 19:03.
      Elektroonika töötab suitsu baasil.
      Tähendab - igasse detaili on doseeritud täpne kogus suitsu.
      Kui mõnest suits välja lasta, siis värk enam ei käi.

      Comment


        #18
        Vs: Koostame CMOS skeeme

        On küll mõõdetav, odava 2 $ WM61-ga, tvalise kõne nivoo on kuskil 60-70 dB samas skaalas.





        Isegi teine harmooniline on mõõdetav

        viimati muutis kasutaja moi; 20 m 2020, 20:22.

        Comment


          #19
          Vs: Koostame CMOS skeeme

          Ja lähebki huvitavaks...
          Seda minagi kahtlustasin et isegi suvalise elektreetmikrofoniga
          võiks proovida, tundlikkuse graafikud ei näita kõrgete, veel kuuldavate
          sageduste osas mingit erilist langust, küllap siis ka seda veel "kuuleb".
          Kõrvaga muidugi ei kuule, aga ostsilloskoop näitaks ära.
          Mikker vast mõne sentimeetri kaugusele kvartskellast või vastu korpust.
          Nii palju tuleks enne võimendada, et seejärel nt. Schmitti trigeriga signaal
          veel faasdetektorile sobivaks "kandiliseks" teha.
          Elektroonika töötab suitsu baasil.
          Tähendab - igasse detaili on doseeritud täpne kogus suitsu.
          Kui mõnest suits välja lasta, siis värk enam ei käi.

          Comment


            #20
            Vs: Koostame CMOS skeeme

            Kas see kvartsi võnkumine ei peaks siinus olema?
            Kus SIIN piltidel kvartsi võnkumine näha on?
            Ei saa aru
            ***
            Kui kunagi sai sagedusi paika ajada ja siis oli seal selline riist kasutada:
            Siinussignaal anti Y teljele ja sama siinus nihutatuna X teljele.
            Võrreldav sagedus läks Z teljele (heleduseks).
            Ekraanile tekkis ring, millel liikus valguspunkt.
            Kui punkt ei liikunud, oli sagedus sama.
            ***
            70-ndate ajal tõid mõned kolleegid SEALT kelli, mis 50 Hz peal töötasid.
            Kuna MEIL, SIIN, oli võrgu sagedus kuskil 46-47 vahel, näitasid kellad muud aega.
            Siis sai neile lisatud kvartsgeneraator ja jagatud see 50 Hz peale.
            Tuli üsna pisike ja mahtus kella sisse ära.
            viimati muutis kasutaja A.R.; 21 m 2020, 11:05.

            Comment


              #21
              Vs: Koostame CMOS skeeme

              Esmalt postitatud A.R. poolt Vaata postitust
              Kas see kvartsi võnkumine ei peaks siinus olema?
              Kus SIIN piltidel kvartsi võnkumine näha on?
              Ei saa aru
              Kõige kõrgem piik satub sinna 33kHz joone kõrval ja 2. harmooniline on samuti nähtav, mõlemad on nummerdatud 1. , 2.
              http://hparchive.com/
              https://worldradiohistory.com/index.htm

              Comment


                #22
                Vs: Koostame CMOS skeeme

                Esmalt postitatud A.R. poolt Vaata postitust
                Kas see kvartsi võnkumine ei peaks siinus olema?
                Kus SIIN piltidel kvartsi võnkumine näha on?
                Ei saa aru
                ***
                ..........
                Neil piltidel näitab spektrit ("linnuke" on kastis "Spectrum"),
                allservas on sageduse telg näha. Mul on vaja 32768Hz
                eraldada, prooviks teised välja filtreerida, ilmselt selleks
                oleks kasulik lasta signaal läbi samasuguse sagedusega
                kvartsi, need kellade kvartsid on ju jadaresonantsiga nagunii...
                Tea kui kaugel kvartsist mikrofon oli selle spektri ülesvõtmisel?

                Ekraanilt faaside erinevust vaadata oleks ju uhke, aga palju
                lihtsamalt saab sedasama ka LED-i heleduse muutuse järgi.
                viimati muutis kasutaja fre; 22 m 2020, 15:09.
                Elektroonika töötab suitsu baasil.
                Tähendab - igasse detaili on doseeritud täpne kogus suitsu.
                Kui mõnest suits välja lasta, siis värk enam ei käi.

                Comment


                  #23
                  Vs: Koostame CMOS skeeme

                  Eelneva mõtte või idee selgituseks koostasin mingi esialgse skeemi.
                  Kindlasti tuleb suuremaid või väiksemaid muudatusi, need selguvad
                  aga alles maketeerimise ja katsetamiste käigus. Skeemi mõlemasse
                  sisendisse ühendaks elektreetmikrofonid, näiteks arvuti omad...
                  Ühe paneks "kuulama" täpse käiguga "etalonkella", teise aga teisele,
                  mida siis sama täpseks reguleerida saaks. Siis niisugused mõtted...
                  Click image for larger version

Name:	Mikr-faasd..png
Views:	1
Size:	8,9 KB
ID:	872897
                  Skeemil klikkides peaks seda ka suuremana näitama.
                  Elektroonika töötab suitsu baasil.
                  Tähendab - igasse detaili on doseeritud täpne kogus suitsu.
                  Kui mõnest suits välja lasta, siis värk enam ei käi.

                  Comment


                    #24
                    Esmalt postitatud fre poolt Vaata postitust
                    Vs: Koostame CMOS skeeme

                    ...... Skeemi mõlemasse sisendisse ühendaks
                    elektreetmikrofonid, näiteks arvuti omad... ......
                    Ei õnnestunudki mul seda 32768Hz kvartsi võnkumist
                    mikrofoniga kätte saada, Võimendust oli küll piisavalt,
                    aga ostsillograafi ekraanile signaali ikkagi ei saanud.
                    Seega loobusin signaali kättesaamisest kontaktivabalt.

                    See valgusdioodiga faasdetektori skeem töötab kenasti,
                    aga "etaloniks" kasutasin siiski programmkella "Grässlin"
                    üht moodulit, millele lisasin trimmerkondensaatori selle
                    kvartsi töösageduse täpseks timmimiseks. Faasdetektor
                    oli vägagi abiks minu VCXO skeemi katsetustel, teemas
                    https://www.elfafoorum.eu/forum/tehn...92#post1120292

                    viimati muutis kasutaja fre; 12 m 2022, 14:55.
                    Elektroonika töötab suitsu baasil.
                    Tähendab - igasse detaili on doseeritud täpne kogus suitsu.
                    Kui mõnest suits välja lasta, siis värk enam ei käi.

                    Comment


                      #25
                      Ossiga ei pruugigi näha. Ma mõõtsin seda helikaardiga mille mürad on kuskil -110dB ja mis teeb 24 biti ning 192 kHz pealt spektraalanalüüsi. Digossil on tavaliselt 8 bitti, nii et nõrk signaal kaob kvantimismüradesse. Analoog ossiga ei näe kohe kindlasti midagi.

                      Panen selle kaotsi läinud pildi ka uuesti.
                      Click image for larger version  Name:	kellakvarts3.png Views:	0 Size:	41,7 KB ID:	1120429
                      viimati muutis kasutaja moi; 12 m 2022, 15:20.

                      Comment


                        #26
                        See pilt oli mul meeles ja ahvatleski katsetama...
                        Oleks ju pidanud ostsilloskoobi ekraanil ka seda
                        sagedust nägema. Aga vast võimendi müra või
                        midagi taolist ainult oli, nagu mäletan.
                        Siiski veel küsiks, kui kaugel oli mikker kvartsist?
                        Võib-olla tasuks veel üritada, ehk läheb asjaks...
                        Elektroonika töötab suitsu baasil.
                        Tähendab - igasse detaili on doseeritud täpne kogus suitsu.
                        Kui mõnest suits välja lasta, siis värk enam ei käi.

                        Comment


                          #27
                          Mikker oli umbes sentimeeter kvartsist.
                          Mikker polnud ka tavaline elektreet vaid laiaribaline WM61, mille taga on ka laiaribaline ise ehitatud võimendi kahel opakal. Pildilt puudub kuskil 20kHz peal olev mingi koduse muunduri müra, mis on peaaegu sama nivooga kui kvarts, sellised mürad võivad ka sul olla ja need segavad oluliselt.
                          Ilmselt mängib siin rolli ka spektraalanalüsaatori võimekus. Ma ei tea mis ossiga sa vaatasid aga REW-i spektraalanalüsaator on helisagedusribas ilmselt palju võimekam kui mis tahes digioss.
                          Proovi esiteks suvalise kättejuhtuva 96kHz võimelise helikaardi ja REWiga, mis sealt näeb.
                          viimati muutis kasutaja moi; 12 m 2022, 16:02.

                          Comment


                            #28
                            Kas ma just mingit erilist mõõtemikrofoni selleks endale otsiks...
                            Tookord ma oletasin et isegi suvalise elektreetmikrofoniga
                            võiks proovida, sest tundlikkuse graafikud ei näita kõrgete,
                            veel kuuldavate sageduste osas mingit erilist langust ja ehk
                            nad siis ka seda kõrgemat võiks veel piisavalt hästi "kuulda".
                            Sentimeetri jagu eemalt ei mõjutaks veel kvartsi sagedust
                            ka märkimisväärselt. Nii et tasub sel teemal veel mõelda...

                            Kellasseppade profiriistad "kuulavad" selle asemel ilmselt
                            hoopis sekunditaktis kostuvat või muud tiksumise heli ja
                            võrdlevad / mõõdavad neid, nagu olen millalgi internetist
                            uurides aru saanud. Võib-olla õnnestub kvartsi sagedust
                            ka mingi pooliga nagu antenniga elektromagnetkiirgusena
                            kvartskella lähedalt kinni püüda. Olid justkui pildid kus kell
                            oli asetatud aparaadile mingi plaadi peale. Aga mis selle
                            plaadi all võiks olla, mikrofon või muu andur, ei tea.
                            viimati muutis kasutaja fre; 12 m 2022, 22:06.
                            Elektroonika töötab suitsu baasil.
                            Tähendab - igasse detaili on doseeritud täpne kogus suitsu.
                            Kui mõnest suits välja lasta, siis värk enam ei käi.

                            Comment
