Võimendi sisendisse madalsagedusfilter

[otsija]

Nikerdan siin vaikselt ajaviiteks autosse helivõimendit. Sisendisse peaks mingi filtri lisama, et ainult madalaid mängiks bassikõlari jaoks. Netist leiab päris mitmeid lahendusi. Kas siin seesama esimene variant hea küll, et opaka sisendi ees RC ahel põhimõtteliselt lihtsalt ja toimib kenasti, või on mõni lahendus siiski parem madalsageduse esile toomise osas(mitu RC ahelat järjestikku näiteks ja lõpus üles võimendamine)? Seal allpool veel erinevaid variante. Lihtne RC ahelaga variant oleks selles suhtes hea, et kondekale niiöelda lüliti vahele toppides saaks lihtsalt vajadusel sisse/välja seda filtrit lülitada. Ja ühepolaarsele toitele ei leia vist mingit talutavat lahendust? Saan ka kahepolaarse tekitada, lihtsalt +-70V pealt tuleb alla ronida siis mingite pingeregulaatoritega ja 12V peal võiks võibolla lihtsamini läbi ajada.

[olavsu1]

Vs: Võimendi sisendisse madalsagedusfilter

sellised nad enamasti ongi. filtri välja lülitamiseks juhitakse signaal neist mööda. sest komponente üksikult lülitades võivad nad vilistama hakata.

RC generaatorid on vägagi sarnased neile filtritele.

[Shele]

Vs: Võimendi sisendisse madalsagedusfilter

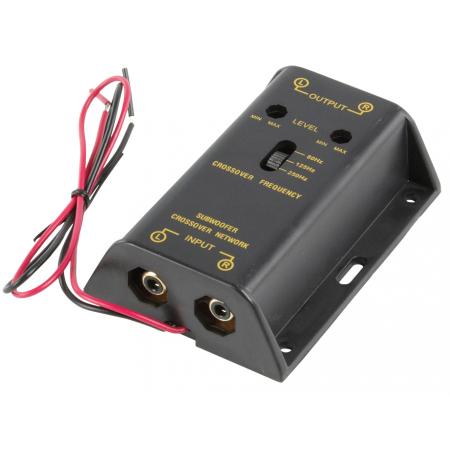

https://www.oomipood.ee/product/car_ax01_subwooferi_filter_12v_car_ax01

Mul on üks selline üle ka.

[otsija]

Vs: Võimendi sisendisse madalsagedusfilter

Ise tahaks ikka nikerdada selle filtri. Muidu väike faasinihe on vist loomulik asjade käik seal filtri juures ja selle vastu võitlema ei peaks?

[moi]

Vs: Võimendi sisendisse madalsagedusfilter

Sellise filtri arvutamiseks on olemas tarkvara, annad ette lõikesageduse, järgu ja muu ning annab sulle opaka(te)l skeemi ja elementide väärtused. Mõni töötab isegi üle veebi: https://www.ti.com/design-resources/...-designer.html
Mõne vanema Windowsi peal võiks see ka vist töötada: https://www.softpedia.com/get/Scienc...-Desktop.shtml

[Starfish]

Vs: Võimendi sisendisse madalsagedusfilter

See filter mis, esimeses postituses link, ei anna väga järsku sumbumist.
Kuigi -20dB on madalas otsas üsna järsk, 10x sageduse peale...


Lülitiga sildamine oleks mõeldav kui filter on võimendusteguriga: 1.


Siin saab mängida filtrite disainiga:

https://tools.analog.com/en/filterwizard/

https://webench.ti.com/filter-design-tool/filter-response

[otsija]

Vs: Võimendi sisendisse madalsagedusfilter

Proovisin ettejuhtuva opakaga LM358. Klappidega kuulan ja helikvaliteet pole kõige parem, mingi kahtlane ragin sees, suvalisel protoplaadil pillapalla ka see asi muidugi. Või peaks mingi parema op-võimendi vaatama?

[W@ldur]

Vs: Võimendi sisendisse madalsagedusfilter

Võta Shelelt see odav klots, kisu lahti, joonista maha, mõtle lahti ja tee uuesti.
Toimiv lahendus, modida saad, kui vaja, aga ei pea.

[martinj]

Vs: Võimendi sisendisse madalsagedusfilter

Proovisin ettejuhtuva opakaga LM358. Klappidega kuulan ja helikvaliteet pole kõige parem, mingi kahtlane ragin sees, suvalisel protoplaadil pillapalla ka see asi muidugi. Või peaks mingi parema op-võimendi vaatama?

LM224,324,358 ei ole head heli jaoks. Mingi jama on kivi disainis. Ehk väljundaste ei lähe A klassist õigel ajal B klassi. Sestap olen näinud isegi hea tagasiside puhul jõnksusid siinuses. Lahti saab sedasi, et sunniviisiliselt väljund viia A klassi ehk miski 2,2 k takisti väljundi ja toite vahele.


Faasinihe on loomulik. Signaal ei saa muud töötlemisel teha kui hiljaks jääda.

[olavsu1]

Vs: Võimendi sisendisse madalsagedusfilter

endal on selle jaoks NE5532 ja NE5534

[otsija]

Vs: Võimendi sisendisse madalsagedusfilter

Tellisin samuseid peoga chainast, kui kohal siis vaatab edasi kuidas reageerivad.

E: Leidsin TL074 ja proovisin sellega, toimib kenasti. Seega võiks eeldada, et need NE5532-d kui saabuvad ehk on ka siis müravabad. Aga sellega seoses veel üks küsimus. Sisendis see filtriosa, üheastmelises siis näiteks 10 kilooomine takk ja 100nF konde on selline sobiv kombo. Samas kõrgemad sagedused jah ei lõigata kuigi hästi maha, võiks veidi paremini. Ladusin neid sisendfiltri astmeid 3tk üksteise otsa, siis lõikas päris tugevalt kõrged maha, ent madalsageduse lõikesagedus ronib ka vist allapoole, kui toppida samad 10k takid ja 100nF konded lisaastmetesse? Võimendus langeb nagunii, aga see suva tegelikult, saab vajalikule tasemele tagasi võimendada võimendust suurendades, ent kas peaks need kondede/takkide väärtused kuidagi ümber mängima, või siiski jääb lõikesagedus samaks, lihtsalt vaja veidi rohkem võimendada astmete lõpus?
