Arduinoga Webasto

[allstarz-]

Tegemist siis Bmw E61 kerega millel originaal webasto ja juhitakse läbi can suhtluse. Olemas on ka originaal pult millega seda juhtida. Aga kuna sellega on piiratud kaugus ja silmside olemas olu vajalikus siis sooviks arduinoga teha nii, et sms saates siis arduino vajutaks nõ nuppe vastavalt sms sisule.
Täpsem video siis

https://www.youtube.com/watch?v=LFARGQtA4Wk

Olemas on Cl1 gsm controller mis siis smsiga releed juhtiv. Samuti arduino uno olemas.

Vajalik siis, et sms saates hoitakse sekund all mode nuppu ja siis ON nuppu, ja väljalülitamiseks mode nupp ja siis OFF.
Kui keeruline oleks seda arduinoga lahendada ja mis selleks vaja oleks. Samuti oleks hea ka arduino kood

[W@ldur]

Vs: Arduinoga Webasto

Kui sa väga brutaalset ja toimivat lahendust tahad, siis jäta Arduino ära, kasuta 12V funktsioonireleesid ja on päev korras.
GSMi moodulil on üks ümberlülitav kontaktipaar, nendega teed lakoonilise releeloogika. Jäävad toitehädad ja errorid teistele mängumaadele.
Puusalt, rauakulu 70eur.
Ei taha ise teha, 300 otsa.

[allstarz-]

Re: Vs: Arduinoga Webasto

Kas see sisaldab kullast asju?
370.- on ikka väga liiast hind vist. Koos tagasisidega gsm webasto juhtimist pakutakse 150.-
Isegi webasto enda gsm lahendus soodsam

[W@ldur]

Vs: Re: Vs: Arduinoga Webasto

Täpselt, tagasiside ka veel!
150ga oled nii või sees, et võta ära enne, kui otsa saab.
Kullast aju ja kullast käed, seda ei kata 370ga ka

[Firefox]

Vs: Arduinoga Webasto

Mina jätaks arduino ära nii lihtsa lahenduse jaoks ja kasutaks tavalist oomipoe timer moodulit nii et hoiab sul
sekundi ühte nuppu all ja seejärel teist nuppu ja siis korras. Arduinot ma kasutaks juhul kui sul juba oleks arduino gsm moodul. Arduino puhul on muidugi hea et saaksid teha tagasiside, i.e saadab error sõnumeid jne.
Ehitasin hiljuti sellise süsteemi mis käivitab smsiga diiselgeneka, algul 4 sek eelsoojendus siis start.
Kasutasin arduino gsm moodulit ja easy peasy.
Kasutasin ka neid timereid.

https://www.oomipood.ee/product/mod_relaytim_releemoodul_taimeriga_0_10s_12v_250v_10a

[Firefox]

Siin head infot teema kohta. Soovitan lugeda ja tutvuda.

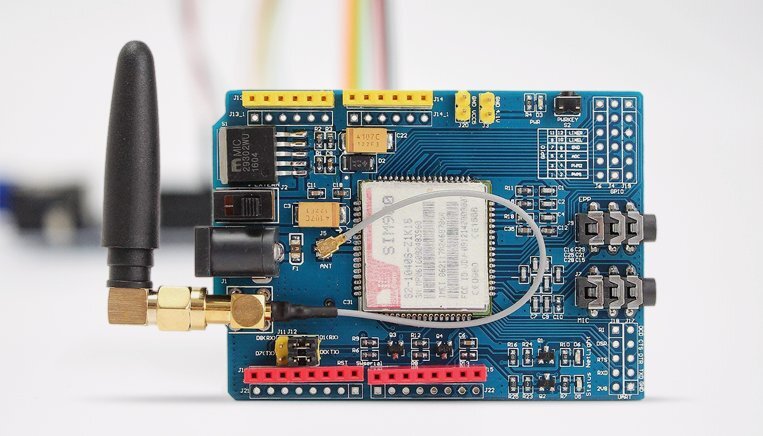

https://lastminuteengineers.com/sim900-gsm-shield-arduino-tutorial/

Siin video kus päris asjalik tüüp kes kirjutas algse koodi mille mina oma ühe eelneva projekti põhjaks võtsin.

https://youtu.be/mbOHl2Cnemk

Seda GSM mooduli koodi on netis väga palju ja on palju erinevaid lahendusi.

Koodi mille ma kirjutasin selles ühenduvad 4n35 optocouplerid pinnidesse A0 , A1, ja A2.
Optocouplerid tuleb ühendada läbi 330 oomise takisti nendesse arduino pinnidesse.

A0 - Mode nupp
A1- Start
A2- Stopp

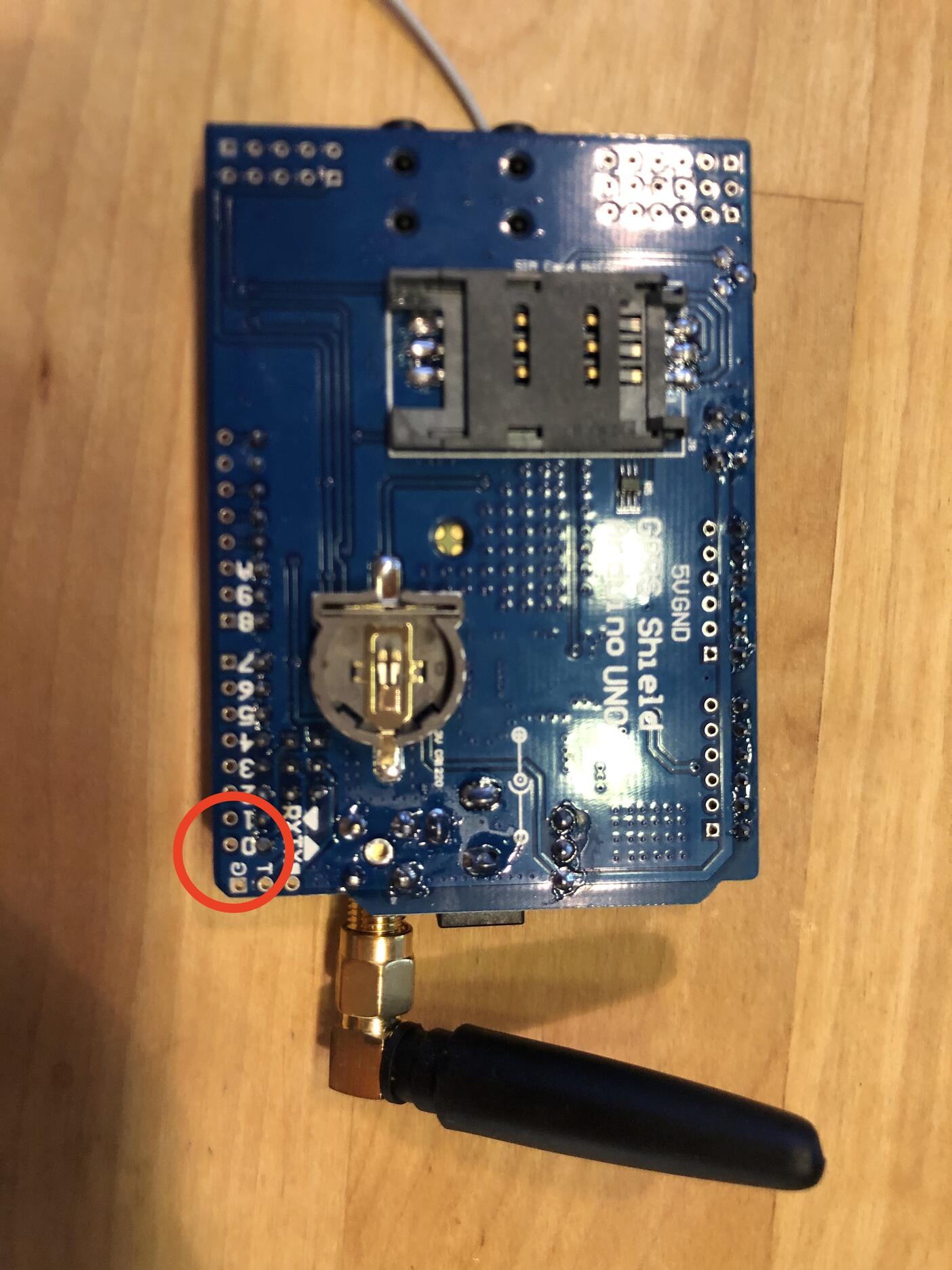

Arduino pinnid 7 ja 8 -> GSM mooduli TX ja RX. GND->GND Tegin pildi ka mooduli põhjast ja seal rx ja tx näha.
Tõmbasin ka ühe pildi netist siia kuidas optocoupler arduinoga ühendada. pildil on arduino nano aga sellelt pildilt saad inspiratsiooni.
Google aitab ka muidugi.
Optocoupleri 4 ja 5 pinnid on sinu *lüliti*. Polaarsusega pead tähelepanelik olema muidu ei hakka tööle.

Arduinole võid otse 12 v sisse sööta Vin, pinnist või sisendpistikust. Arduino uno pingeregulaator saab sellega hakkama ilusti.
GSM moodul tahab 2 A. 5V. Kui see on vähem kui 2 A siis hetkeline voolutarve võrku ühendamisel lööb asja segamini ja ei ühenda ära.
PS. hiina 2A ei pruugi olla 2A. Ostsin ise 12v-5v DC to DC converteri ja tööle ei hakka ja jamasin tükk aega algul hakkas tuli põlema ja siis jokk.
Sim kaardil tuleb võtta pin kood maha enne oma mobiiltelefonis. Kood kontrollib sinu telo numbrit ja sõnumi sisu et ainult sinu numbriga ja sõnumi sisu kas siis on või off teevad ettenähtud funktsiooni.

Kui lülitad GSM mooduli sisse siis pead hoidma nuppu natuke aega alla siis tuluke vilgub kiiremalt ja siis umbes 3 sek vahega. siis on võrku ühendatud.

Kindlasti tasub vaadata läbi antud lingid ja endale selgeks teha kuidas see asi töötab, siis on sellist projekti lihtsam ehitada. Infot saab netist tasuta ja kui huvi on, pole raske õppida.
