Voolumõõtja

[A.R.]

Selline kena asi, mõõdab voolu.

http://ee.farnell.com/lem/hlsr-10-p-sp1/current-sensor-10a-voltage-o-p/dp/2664176?ost=LEM+-+HLSR+10-P%2FSP1+-+CURRENT+SENSOR%2C+10A%2C+VOLTAGE+O%2FP%2C+5VDC&cfm=true&ddkey=http%3Aet-EE%2FElement14_Estonia%2Fsearch

AGA:
1. Peaks mõõtma ka vahelduvat aga
Current Measuring Range AC: -25A to 25A
Kas ei tundu veider? Kas see on siis vahelduv koos alalise nivooga?
Näitab max poolperioodi?

2. Andmelehe lõpus on ühendusskeem.
Jalg 1 IN/OUT. Mida see tahab ja mis ta teeb?
Kas ütleb kumb perioodi pool? Või?

***
Tellisin ära ja varsti proovin AGA
Kui keegi teab, mis ja kuidas, siis see mõjuks hästi
öistele unenägudele ja meeldivale ärkamisele
(ilma vibratsioonita)

[Shele]

Vs: Voolumõõtja

Müügimeestel on oma "haridus#, inseneridel on haritus, kogemus, analüüsi&mõtlemisvõime. Proovi ära!

[martinr112]

Vs: Voolumõõtja

Mõõdab alalisvoolu 240kHz ribalaiusega. Sinna sisse mahub ka 50Hz siinuseline AC või muu karvane vool. (Harmoonilised, pwm vms).

Jalg 1 on on referentspinge sisend/väljund. Sellel klotsil on sisemine referents 1.65V ja nullvooluga on väljundis see pinge. Siis on lihtne panna 3.3V pealt töötava ADC sisendisse ning mõõta kahepolaarset voolu ilma lisaskeemide ja kahepolaarse toitepingeta.
Juhendis on kirjas over-drivable ref, ehk väliselt võib selle refrentsi ajada kõrgemaks. Näiteks 2.5V kui on 5 voldine ADC. Siis töötab jalg 1 sisendina.
Jalg 1 võib kasutada väljundina, et ühendada ADC teise kanalisse ja tarkvaraliselt kalibreerida nullnivood.

Kui on soov mõõta AC RMS pinget, siis on võimalus kasutada spetsiaalset kivi (näiteks LTC1968), mis annab välja alalispinget sõltuvalt IRMS väärtusest, või ühendada kontrolleri ADC-sse ja teha arvutus tarkvaraliselt.

[Starfish]

Vs: Voolumõõtja

Tundub et see on sisemise pingereferentsi sisend/väljund.
Saab äki millegi välise jaoks kasutada(kui see pole muutuva koormusvooluga) või anda sinna pinge, mis määrab mõõteulatuse.
Madalama pingega on mõõteulatus laiem.

Näiteks kui Rs peal on 100mV, võiks väljundpinge olla 2V:
(1,65-0,1)/(10k+40k+680)=30,58uA
10kΩ*30,58uA=305,8mV
305,8mV+100mV=405,8mV (pinge "+" sisendil)
405,8mV*(40k/10k+1)=2,02V (pinge "+" sisendil võimendub 40k/10k+1 korda)

[A.R.]

Vs: Voolumõõtja

Tundub et see on sisemise pingereferentsi sisend/väljund.
Saab äki millegi välise jaoks kasutada(kui see pole muutuva koormusvooluga) või anda sinna pinge, mis määrab mõõteulatuse.
Madalama pingega on mõõteulatus laiem.

Näiteks kui Rs peal on 100mV, võiks väljundpinge olla 2V:
(1,65-0,1)/(10k+40k+680)=30,58uA
10kΩ*30,58uA=305,8mV
305,8mV+100mV=405,8mV (pinge "+" sisendil)
405,8mV*(40k/10k+1)=2,02V (pinge "+" sisendil võimendub 40k/10k+1 korda)

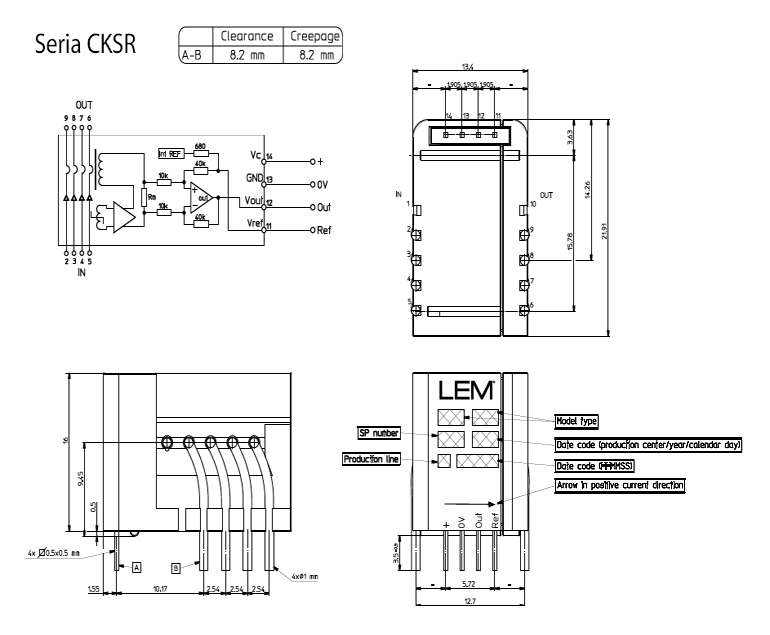

See riist ja pilt siin küll natuke erineb sellest tellitust aga olgu.
***
On vaja saada signaal, et vool on suurem kui:
Nupp 1 sees - 1 A vahelduvat
Nupp 2 sees - 4 A vahelduvat
Nupp 3 sees - 9 A vahelduvat

Lahendus:
Vastavalt voolule kasvab pinge, komparaator võrdleb ja otsustab.
Kui see ikka nii lahendub?

Halli andur peaks olema ju suunatundlik?

[Starfish]

Vs: Voolumõõtja

Nende nuppudega võiks siis komparaatori referentspinget muuta.
Nupp 1 lülitamine muudab Vref 1A voolule vastavaks...jne.
Selline mõte.

[A.R.]

Vs: Voolumõõtja

Nupp 1 lülitamine muudab Vref 1A voolule vastavaks...jne. Selline mõte.

Sama mõte oli.
***
See värk on nüüd käes ja ka esimene pettumus.
Voolujalad sobivad kenasti poe (suuremaks puuritud) aukudega plaadile aga signaalijalad ei istu sinna kõige paremini
***
Pole hullu.
Vineerisae teraga saab teha 6 vooluauku pikerguseks ja
pikad signaalijalad on nõus olema natuke viltu.
